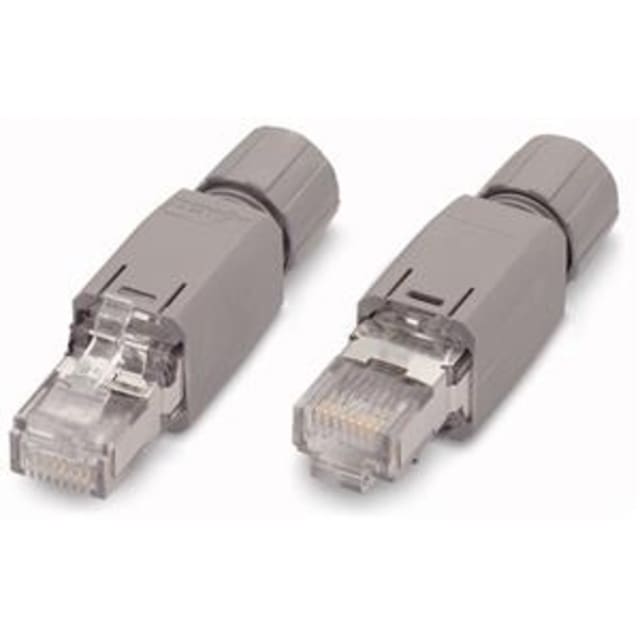

Connecteur RJ45 IP20 pour liaisons Ethernet 10/100 Mbits/s

Ce connecteur Ethernet RJ45 IP20 est conçu pour la réalisation de liaisons réseau 10/100 Mbits/s en environnement technique. Il convient aux installations de transmission de données où un raccordement propre, compact et directement montable sur site est recherché. Son format RJ45 à 8 pôles en fait une solution adaptée aux architectures réseau courantes en automatisme, communication industrielle et équipements de données.

Montage sur site pour une terminaison rapide et précise

Prévu pour le montage sur site, ce connecteur permet de confectionner la liaison directement au plus près de l’équipement, sans dépendre d’un cordon préassemblé. Sa technologie de raccordement IDC facilite l’insertion des conducteurs tout en assurant un câblage net et structuré. C’est un choix pertinent pour les armoires, interfaces de communication, extensions réseau et opérations de maintenance nécessitant un connecteur Ethernet RJ45 terrain.

Compatibilité Cat 5e et câblage TIA-568A

Ce modèle est compatible Cat 5e et fonctionne avec un code de câblage TIA-568A. Il répond ainsi aux besoins des réseaux Fast Ethernet 10/100 Mbits/s avec une organisation claire des paires et une connexion adaptée aux usages de communication de données. Pour l’installateur, cela facilite l’identification du bon schéma de raccordement et la cohérence avec l’infrastructure réseau existante lorsque ce standard de brochage est requis.

Plage de câbles et sections adaptées aux besoins du terrain

Le connecteur accepte des câbles de diamètre compris entre 4,5 et 8 mm, ce qui couvre de nombreuses configurations de câbles réseau utilisées en environnement technique. Il prend en charge des conducteurs rigides de 0,13 à 0,24 mm² ainsi que des conducteurs souples de 0,14 à 0,36 mm². Cette plage de raccordement apporte davantage de souplesse au moment du choix du câble, notamment pour les interventions de remplacement, d’extension ou d’adaptation d’une liaison existante.

Format compact pour intégration dans les espaces réduits

Avec des dimensions de 14 mm de largeur, 14 mm de hauteur et 59 mm de profondeur, ce connecteur RJ45 présente un encombrement maîtrisé. Son format compact simplifie l’intégration dans les zones de connexion où l’espace disponible est limité, par exemple dans des coffrets, boîtiers techniques ou ensembles d’automatisation. Son poids de 10 g contribue également à une mise en œuvre discrète et pratique lors de l’assemblage.

Indice de protection IP20 pour usage en zone protégée

Son indice de protection IP20 destine ce connecteur Ethernet RJ45 à une utilisation en intérieur ou dans des environnements protégés, typiquement à l’intérieur d’une armoire, d’un coffret ou d’un compartiment technique. Cette configuration est particulièrement adaptée aux installations de réseau et de données où la connectique est abritée des projections et des contacts accidentels avec des éléments de plus grande dimension.

Tenue en température pour les environnements techniques

Ce connecteur peut être utilisé dans une plage de température de service de -20 °C à +70 °C, avec une température de stockage de -40 °C à +70 °C. Ces valeurs le rendent adapté aux contextes d’exploitation techniques où les variations thermiques doivent être prises en compte, que ce soit en phase d’installation, de mise en stock ou d’intégration dans un ensemble de communication et d’automatisation.
