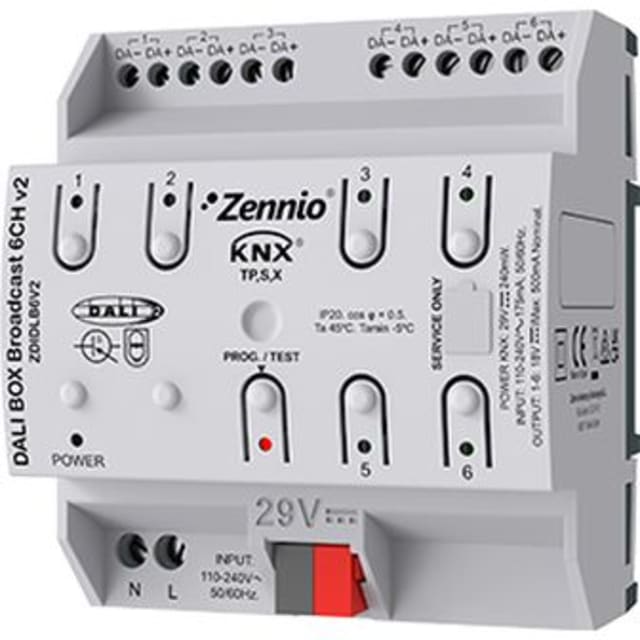

Passerelle KNX DALI Broadcast 6 canaux pour pilotage d’éclairage multi-lignes

La passerelle KNX DALI Broadcast 6 canaux ZEZDIDLB6V2 est conçue pour intégrer jusqu’à 6 lignes DALI dans une installation KNX avec une logique de commande simple, directe et particulièrement adaptée aux projets tertiaires, résidentiels premium ou espaces techniques nécessitant un pilotage centralisé de l’éclairage. Chaque ligne DALI correspond à un groupe de lumière, ce qui permet de structurer clairement l’installation dès le câblage, sans complexifier la mise en service.

Architecture broadcast sans adressage DALI pour une mise en œuvre plus rapide

Son fonctionnement en mode Broadcast évite l’adressage individuel des ballasts DALI, y compris lors d’un remplacement d’appareillage. Ce principe représente un avantage concret sur les chantiers où les luminaires sont répartis sur plusieurs zones, plafonds techniques ou locaux non visibles depuis un point unique. La passerelle accepte jusqu’à 64 ballasts par canal, avec une capacité totale allant jusqu’à 250 ballasts, tout en délivrant un courant DALI jusqu’à 500 mA. Elle convient ainsi aux installations d’éclairage segmentées recherchant un bon niveau de souplesse sans alourdir la configuration.

Gestion avancée de la gradation, des scènes et des séquences lumineuses

Cette interface KNX-DALI permet d’aller au-delà du simple allumage/extinction. La vitesse de variation ainsi que les limites de gradation peuvent être ajustées pour affiner le comportement lumineux selon l’usage des espaces. Jusqu’à 20 scènes ou séquences sont disponibles par canal, ce qui facilite la création d’ambiances, de scénarios horaires ou de séquences d’exploitation. Des fonctions de minuterie et de clignotement sont également prévues pour répondre à des besoins de signalisation, de circulation ou de gestion de présence.

Compatible DALI-2 et gestion des couleurs DT8

La compatibilité DALI-2 renforce l’intégration de la passerelle dans des installations d’éclairage actuelles. Le produit prend en charge les équipements couleur en DT8, ce qui ouvre l’accès au contrôle du blanc réglable, des charges RGB, RGBW ainsi qu’aux variations en HSV. Cette polyvalence permet de piloter aussi bien un éclairage fonctionnel qu’un éclairage architectural ou scénarisé, tout en gardant une interface unique côté KNX pour centraliser la commande.

Retour d’état et commande manuelle pour l’exploitation au tableau

La passerelle intègre une commande manuelle par ligne avec indication d’état par LED, un point particulièrement utile lors des tests, de la maintenance ou de la mise en service au coffret. Elle remonte également différents messages d’erreur sur le bus, notamment l’absence de tension secteur, le court-circuit, le circuit ouvert, la panne de lampe, la panne d’appareillage et la surcharge. Cette lecture rapide de l’état des lignes aide à localiser plus efficacement les anomalies d’exploitation sans multiplier les contrôles sur le terrain.

Format rail DIN compact pour intégration en coffret électrique

Prévue pour une installation sur rail DIN, cette passerelle occupe 4,5 modules et présente un format compact de 67 × 90 × 79 mm. Son alimentation externe en 110 à 240 VAC 50/60 Hz facilite son intégration dans de nombreux tableaux, tandis que sa consommation KNX limitée à 3,3 mA reste adaptée aux architectures de bus maîtrisées. Son indice de protection IP20 oriente naturellement son usage vers une installation en enveloppe ou armoire électrique. Le boîtier en PC FR V0 sans halogène répond aux attentes des environnements techniques où l’encombrement, la tenue d’installation et la propreté de câblage comptent autant que les fonctions de pilotage.

Une solution pertinente pour les projets KNX avec éclairage en groupes câblés

Ce modèle est particulièrement indiqué lorsque l’on souhaite piloter des groupes lumineux par ligne plutôt que par adressage unitaire, avec une logique d’installation lisible, des temps de paramétrage optimisés et une vraie richesse fonctionnelle côté KNX. Entre la gestion de 6 canaux DALI, les scènes par sortie, la prise en charge du DT8, la commande manuelle locale et la sécurité KNX Data Secure, cette passerelle constitue un choix cohérent pour les intégrateurs et tableautiers recherchant un module de pilotage d’éclairage structuré, évolué et bien adapté aux installations domotiques et de bâtiment intelligent.
