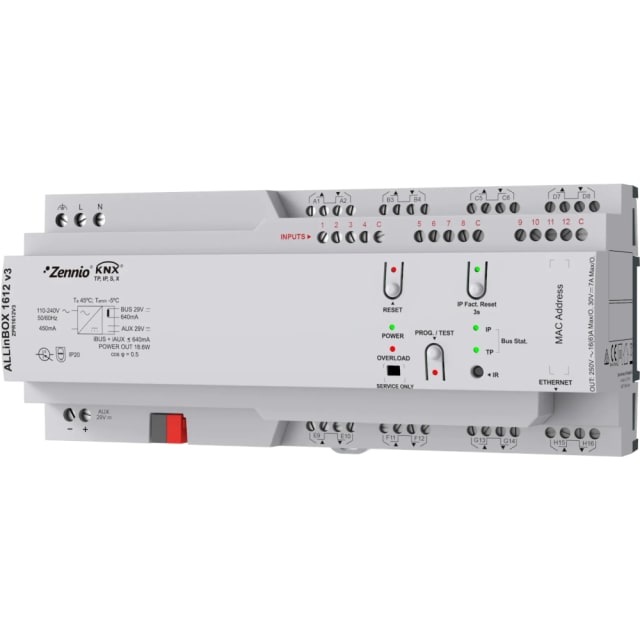

Module KNX IP 16 sorties 12 entrées ALLinBOX 1612 v3

Un module KNX IP tout-en-un pour centraliser l’installation

Le module KNX IP 16 sorties 12 entrées ALLinBOX 1612 v3 est conçu pour regrouper, dans un seul appareil sur rail DIN, les fonctions essentielles de pilotage et de supervision d’une installation domotique KNX. Il intègre une alimentation KNX 640 mA, une interface KNX-IP, 16 sorties relais et 12 entrées analogiques/numériques, ce qui permet de limiter l’encombrement dans le tableau tout en simplifiant l’architecture globale. Son format de 12 modules DIN en fait une solution particulièrement pertinente pour les projets résidentiels avancés comme pour les installations tertiaires compactes.

16 sorties polyvalentes pour éclairage, volets et ventilo-convecteurs

Les 16 sorties offrent une grande souplesse de configuration selon les besoins du chantier. Elles peuvent être utilisées comme sorties individuelles pour la commande de charges, comme canaux de volets ou encore pour la gestion de ventilo-convecteurs. Cette polyvalence permet d’adapter le module à différents scénarios d’automatisation sans multiplier les équipements. Pour l’intégrateur, cela signifie un pilotage plus rationnel des circuits d’éclairage, des protections solaires et des fonctions CVC depuis un seul point de commande KNX.

12 entrées pour boutons poussoirs, sondes et détecteurs

Les 12 entrées élargissent fortement les possibilités de terrain. Elles peuvent être exploitées pour raccorder des boutons poussoirs, des capteurs de température compatibles ou des détecteurs de mouvement, afin de remonter des informations utiles au système KNX et de déclencher des automatismes précis. Cette capacité d’acquisition rend le module particulièrement intéressant pour créer des commandes locales, des retours d’état ou des logiques liées au confort et à l’occupation des pièces, sans ajouter de modules d’extension dédiés.

Communication KNX-IP directe et mise en service plus fluide

Grâce à son interface KNX-IP intégrée, l’ALLinBOX 1612 v3 facilite la programmation, la maintenance et l’accès au bus via le réseau IP. Il prend en charge jusqu’à 5 connexions KNXnet/IP tunneling, un point utile pour les opérations de configuration, de diagnostic ou d’intervention multi-utilisateurs. Le téléchargement direct par IP contribue également à accélérer la mise en service. La longueur maximale d’APDU de 254 octets apporte en complément une compatibilité adaptée aux échanges de données plus avancés dans l’environnement KNX.

Gestion climatique intégrée avec 4 thermostats indépendants

Ce module ne se limite pas à la commutation des charges. Il embarque aussi 4 thermostats indépendants, utiles pour structurer une régulation par zone dans les espaces nécessitant un contrôle thermique précis. Associé à ses possibilités de commande de ventilo-convecteurs, il constitue une base cohérente pour la gestion de la climatisation et du chauffage dans une logique centralisée. Cette intégration évite de disperser les fonctions climatiques sur plusieurs produits et contribue à concevoir des tableaux domotiques plus lisibles.

Fonctions logiques, scènes et synchronisation horaire

L’ALLinBOX 1612 v3 intègre 20 fonctions logiques pour construire des automatismes évolués directement dans l’appareil. Il peut ainsi participer à des scénarios de gestion d’éclairage, de priorité, d’interverrouillage ou de conditions croisées entre capteurs et actionneurs. La gestion de scènes permet d’améliorer l’exploitation quotidienne de l’installation, tandis que le récepteur d’heure et de date NTP facilite la synchronisation temporelle des fonctions programmées. Pour les projets nécessitant un pilotage structuré sans empiler les modules, cette combinaison est particulièrement avantageuse.

Intégration tableau électrique et caractéristiques d’installation

Prévu pour un montage sur rail DIN, ce module affiche des dimensions de 72 x 90 x 212 mm pour un poids de 780 g. Il fonctionne sur une alimentation 110-240 V AC 50/60 Hz et accepte des sections de câble adaptées aux usages en tableau : 1,5 à 4 mm² pour l’alimentation, 0,5 à 4 mm² pour les sorties et 0,5 à 2,5 mm² pour les entrées. Son indice de protection IP20 le destine à une intégration en enveloppe appropriée. Il fonctionne dans une plage de température de -5 à +45 °C, avec une catégorie de surtension III (4000 V), ce qui en fait un choix pertinent pour les installations techniques nécessitant une implantation propre et structurée en armoire.

Une solution adaptée aux projets KNX compacts et complets

Avec son alimentation bus, sa connectivité KNX-IP, ses 16 sorties, ses 12 entrées, ses thermostats intégrés et sa compatibilité KNX Secure, le module KNX IP 16 sorties 12 entrées ALLinBOX 1612 v3 répond aux besoins des intégrations domotiques recherchant densité fonctionnelle et souplesse de paramétrage. Il convient particulièrement aux projets où l’on souhaite centraliser les fonctions d’automatisation, de confort et de commande dans un seul appareil modulaire, afin de gagner de la place dans le coffret et de rationaliser le câblage comme la programmation.
