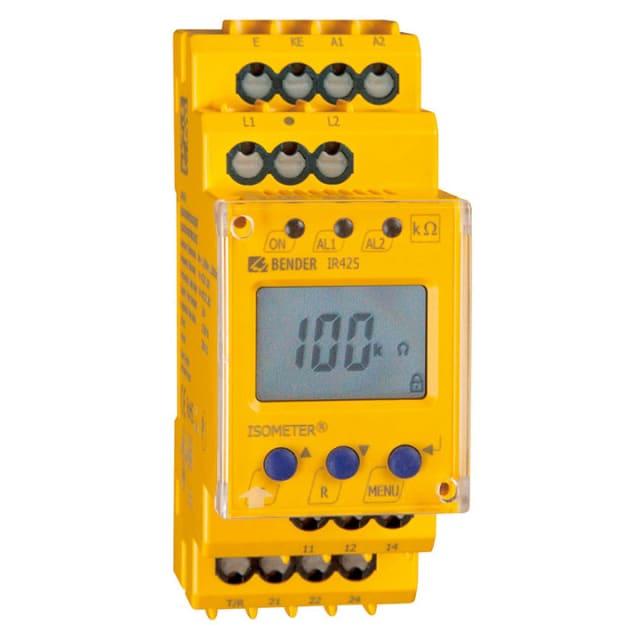

Contrôleur permanent d’isolement IR425-D4-1 B71036403

Contrôleur permanent d’isolement pour circuits de commande AC/DC non mis à la terre

Le contrôleur permanent d’isolement IR425-D4-1 est conçu pour la surveillance continue de la résistance d’isolement sur des circuits de commande AC/DC en réseau IT, avec une plage de tension nominale de 0 à 300 V AC/DC. Il permet de détecter rapidement une dégradation d’isolement sur des installations où la continuité de service et la surveillance préventive sont essentielles, notamment dans les armoires électriques, automatismes, équipements de machine, circuits auxiliaires et installations d’éclairage en réseau IT.

Surveillance adaptée aux réseaux AC/DC avec large plage de fréquence

Ce modèle fonctionne sur des réseaux de 15 à 460 Hz, ce qui facilite son intégration dans de nombreux environnements techniques mêlant alimentation alternative et continue. Il est particulièrement adapté aux circuits de commande et auxiliaires dans lesquels des composantes continues peuvent être présentes, sans perturber le comportement de l’appareil. Cette compatibilité étendue permet de sécuriser le diagnostic d’isolement sur des architectures électriques variées sans multiplier les références.

Deux seuils de réponse réglables pour un suivi plus précis

L’IR425-D4-1 dispose de deux seuils de réponse réglables séparément sur une plage de 1 à 200 kΩ. Cette configuration permet d’adapter la surveillance à la criticité réelle du circuit : un premier niveau peut être utilisé pour l’alerte préventive, tandis qu’un second seuil peut servir à déclencher une action de sécurité ou de maintenance. Ce fonctionnement offre une lecture plus fine de l’évolution de l’isolement et aide à intervenir avant qu’un défaut ne devienne pénalisant pour l’exploitation.

Affichage LCD multifonction pour lecture claire des états

Son écran LCD multifonction améliore le confort d’exploitation lors de la mise en service, du réglage et du contrôle en maintenance. L’utilisateur bénéficie d’une visualisation directe des informations utiles de surveillance, ce qui facilite le paramétrage des seuils et l’interprétation de l’état du circuit. Pour les intégrateurs et les tableautiers, cet affichage constitue un vrai atout pour gagner du temps lors des interventions sur coffret ou armoire.

Alimentation séparée pour surveillance même réseau hors tension

Grâce à sa tension d’alimentation distincte de 9,6 à 94 V DC ou 16 à 72 V AC, ce contrôleur d’isolement peut être mis en œuvre dans des montages où la surveillance doit rester possible indépendamment de l’état du réseau surveillé. Cette architecture est particulièrement intéressante dans les circuits de commande et auxiliaires, car elle permet de conserver une logique de contrôle cohérente lors des phases d’arrêt, de test ou de maintenance.

Compatible avec des circuits à capacité de fuite limitée

Le produit est prévu pour des applications avec une capacité de fuite admissible inférieure à 20 µF. Ce point est important pour garantir une utilisation cohérente avec le type de réseau surveillé et éviter les écarts entre le besoin réel de l’installation et les capacités du contrôleur. Dans les applications de commande AC/DC et les petits réseaux IT, cette caractéristique contribue à un choix technique pertinent et à une intégration maîtrisée dans le tableau électrique.

Raccordement rapide sur bornes à ressort pour intégration en tableau

Cette version est équipée de bornes à ressort, un mode de raccordement apprécié pour le câblage en appareillage modulaire et en coffret. Il facilite les opérations de montage, améliore la rapidité d’exécution et convient bien aux environnements où la compacité et l’efficacité de câblage sont recherchées. Pour le professionnel, cela se traduit par une installation plus fluide dans les ensembles de protection, de distribution et de contrôle.

Une solution conforme pour la surveillance d’isolement en environnement industriel

Conforme à la norme IEC 61557-8, l’IR425-D4-1 répond aux exigences attendues pour la surveillance permanente d’isolement dans les circuits de commande AC/DC non mis à la terre. Il trouve naturellement sa place dans les applications industrielles, la construction mécanique, les automatismes, les ascenseurs, les centrales techniques et d’autres ensembles où la maîtrise de l’isolement électrique participe à la disponibilité de l’installation et à la qualité du diagnostic en exploitation.
