Surveillance permanente de l’isolement pour réseaux IT AC, AC/DC et DC

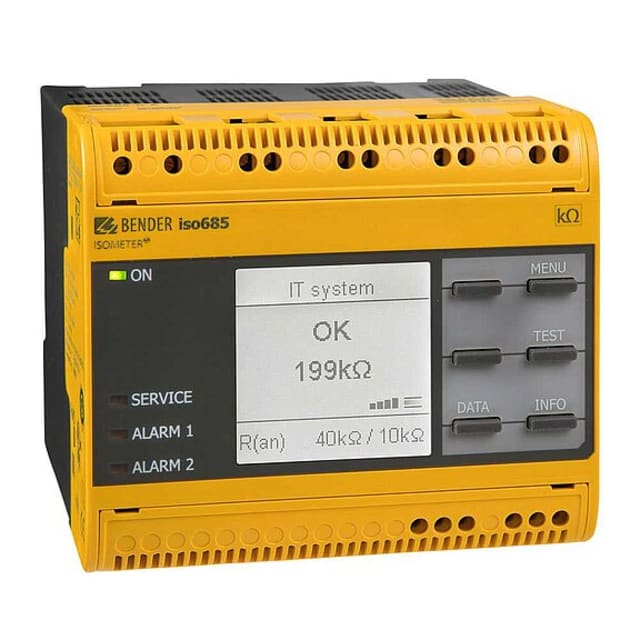

Le contrôleur permanent d’isolement ISO685-D est conçu pour la surveillance continue de la résistance d’isolement dans les réseaux IT. Cette version iso685-D s’utilise sur des réseaux AC, 3(N)AC, AC/DC et DC, ce qui en fait une solution adaptée aux installations comportant aussi bien des charges classiques que des convertisseurs, redresseurs ou entraînements. Il répond aux besoins de détection précoce des défauts d’isolement avant qu’ils n’impactent la disponibilité de l’installation.

Large plage de tension pour une intégration sur de nombreuses installations

Ce modèle accepte une tension nominale réseau allant jusqu’à AC 0 à 690 V et DC 0 à 1000 V, avec une alimentation étendue AC/DC 24 à 240 V. Cette amplitude facilite son intégration dans des architectures électriques très variées, sans multiplier les versions de matériel. La fréquence d’alimentation de 50 à 400 Hz permet également de couvrir des applications techniques exigeantes, y compris lorsque l’environnement électrique est moins standardisé.

Afficheur graphique intégré pour une lecture directe des informations utiles

La version iso685-D intègre un afficheur LCD graphique haute résolution ainsi que des éléments de commande en face avant. L’exploitant accède ainsi directement aux informations essentielles sans dépendre d’une interface déportée pour les opérations courantes. Cette conception simplifie la mise en service, le réglage des seuils et la consultation des états de l’appareil, tout en apportant une lecture claire des mesures disponibles.

Mesures complètes pour un diagnostic plus précis du réseau

Au-delà de la seule résistance d’isolement, l’appareil mesure également la tension, la capacité du réseau et la fréquence. Ces données sont utiles pour mieux comprendre le comportement global de l’installation et affiner l’analyse en cas de dérive ou d’alarme. La plage de réglage de 1 kΩ à 10 MΩ permet d’adapter la surveillance au niveau d’exigence du site et au profil réel du réseau surveillé.

Communication Modbus TCP et serveur web intégré

Le contrôleur permanent d’isolement ISO685-D est équipé d’une interface Modbus TCP et d’un serveur web intégré. Il peut ainsi s’intégrer dans une supervision technique, une gestion centralisée des alarmes ou une architecture de maintenance connectée. Pour les intégrateurs et tableautiers, cela permet de remonter les états de surveillance, de faciliter le diagnostic à distance et d’améliorer l’exploitation des informations disponibles sur l’installation.

Sortie analogique pour une exploitation souple des valeurs mesurées

En complément de la communication réseau, l’appareil dispose d’une sortie analogique configurable parmi plusieurs standards : 0(4)…20 mA, 0…400 μA, 0…10 V et 2…10 V. Cette souplesse facilite le raccordement à des automates, systèmes de contrôle ou équipements de traitement de signal existants. Elle permet d’exploiter la valeur mesurée dans des logiques de signalisation, d’enregistrement ou de maintenance conditionnelle.

Mémoire d’événements et fonctions d’auto-contrôle pour le suivi d’exploitation

Le serveur de surveillance intègre une mémoire de 1023 messages d’alarme ainsi qu’une horloge temps réel, ce qui permet de conserver un historique exploitable des événements. Les fonctions d’auto-surveillance et d’autotest renforcent la continuité de suivi de l’appareil au quotidien. Pour l’exploitant, cela apporte une meilleure traçabilité des défauts et une lecture plus structurée de l’évolution de l’état d’isolement dans le temps.

Un choix pertinent pour les tableaux et systèmes de distribution à surveillance avancée

Grâce à sa conformité IEC 61557-8, à son affichage intégré et à ses capacités de communication, l’ISO685-D s’adresse aux installations où la surveillance de l’isolement doit être à la fois continue, exploitable et facilement intégrable dans un tableau électrique. Il convient particulièrement aux ensembles de distribution et aux architectures techniques où la visibilité sur l’état du réseau est un critère central pour l’exploitation et le diagnostic.
