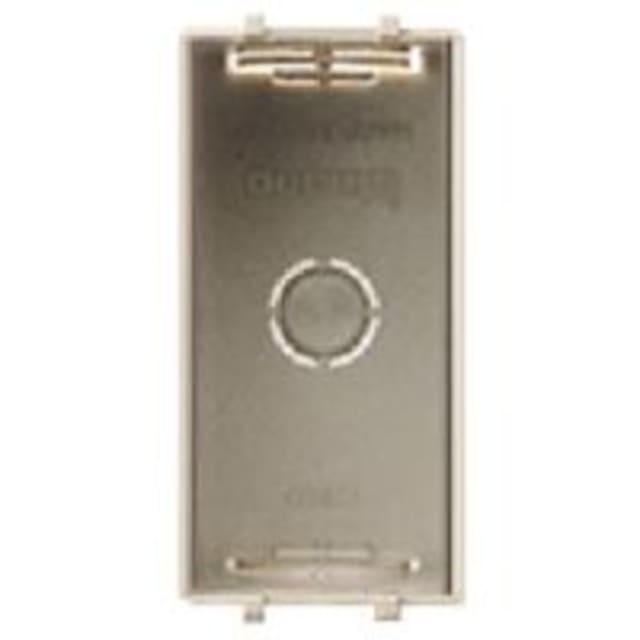

Boîte d’encastrement verticale étroite 1 module 510N

Boîte d’encastrement verticale étroite 1 module pour installation encastrée en paroi creuse

Cette boîte d’encastrement verticale étroite 1 module de la série Magic est conçue pour l’intégration d’un appareillage simple dans les parois creuses, profilés et panneaux. Son format rectangulaire compact facilite l’implantation dans les espaces réduits, tout en permettant la pose d’un mécanisme 1 module avec une implantation verticale adaptée aux configurations où la largeur disponible est limitée.

Format étroit pratique pour les montages techniques à faible encombrement

Avec ses dimensions compactes de 50,7 mm de long, 27,8 mm de large et 45 mm de profondeur, cette boîte d’encastrement convient particulièrement aux montages encastrés nécessitant une occupation minimale dans la cloison. Sa construction étroite permet de loger un appareillage là où une boîte standard serait trop large, ce qui en fait une solution pertinente pour les installations spécifiques sur panneaux ou supports fins.

Compatible avec un appareillage 1 module à fixation par vissage

Le boîtier est prévu pour recevoir un insert pour appareil et une fixation de l’appareillage par vis. Cette conception assure un maintien adapté du mécanisme dans son logement et répond aux besoins d’un montage propre pour un poste simple. Le modèle est destiné à une configuration sans équipement intégré, ce qui laisse le choix du mécanisme à installer selon le besoin du chantier.

Conception pensée pour le passage des câbles en installation encastrée

Cette boîte d’encastrement dispose de 3 entrées ainsi que d’une entrée arrière, ce qui apporte davantage de souplesse lors du cheminement des conducteurs. Le passage de boîtier par ouverture défonçable facilite la préparation sur chantier, notamment pour les câbles de diamètre 16 à 19 mm. Cette configuration est utile pour organiser l’arrivée des conducteurs sans surcharger le volume disponible.

Boîte à coupler pour composer une implantation plus large si nécessaire

Le produit est conçu pour être couplé, ce qui permet d’assembler plusieurs boîtes selon la configuration de l’appareillage à installer. Cette possibilité est intéressante lorsque l’installation évolue ou lorsqu’il faut aligner plusieurs postes dans un même ensemble. Elle offre une continuité de pose cohérente tout en conservant la logique de la série Magic.

Matière synthétique sans halogène pour les environnements d’installation courants

Fabriquée en matière synthétique sans halogène, cette boîte d’encastrement répond aux attentes des installateurs recherchant un boîtier discret, léger et adapté aux usages courants en encastré. Sa finition grise non traitée et son exécution sans couvercle, sans embout et sans couronne rotative vont à l’essentiel pour une intégration directe dans l’ouvrage, avec un boîtier dédié à la connexion et à la réception d’appareil.

Une solution adaptée aux chantiers de rénovation ou d’intégration sur panneau

Grâce à sa forme de construction dédiée à la connexion d’appareils et à son montage en paroi creuse, cette boîte d’encastrement verticale étroite 1 module convient bien aux interventions où l’accessibilité arrière est réduite et où le logement doit rester compact. Elle s’intègre dans une logique de pose simple, propre et lisible pour accueillir un appareillage encastré dans un espace maîtrisé.
