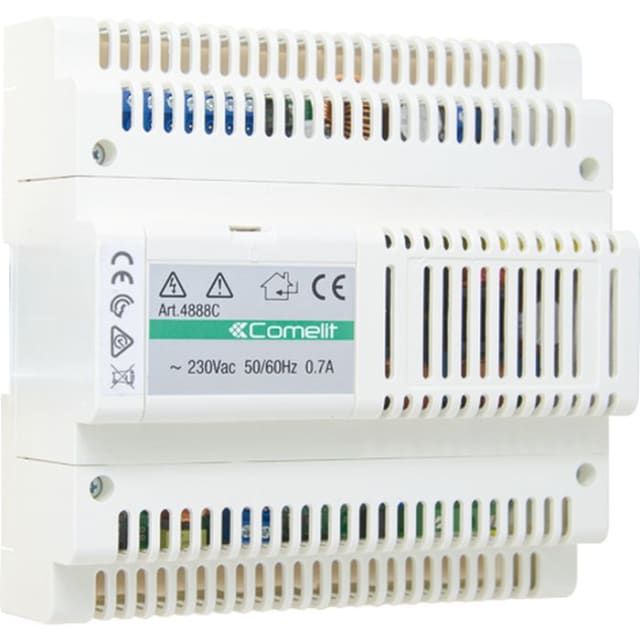

Mélangeur d’alimentation Simplebus couleur 4888C

Mélangeur d’alimentation Simplebus couleur pour système vidéophonique 2 fils

Le mélangeur d’alimentation Simplebus couleur 4888C est conçu pour assurer l’alimentation et la gestion du signal dans une installation de vidéophonie Comelit en technique 2 fils. Ce module DIN centralise la distribution du bus vidéo et audio couleur tout en simplifiant l’architecture du système. Il convient particulièrement aux ensembles résidentiels ou collectifs nécessitant une base d’alimentation dédiée et une répartition claire du signal vers plusieurs moniteurs ou combinés.

Gestion du bus vidéo avec répartition sur 4 sorties

Ce modèle fonctionne comme une centrale vidéo Simplebus, avec une entrée bus et 4 sorties destinées aux appareils intérieurs. Cette configuration permet de distribuer proprement le signal vers différents points du réseau sans multiplier les équipements intermédiaires. Il peut raccorder jusqu’à 100 appareils répartis sur ses 4 sorties, ce qui en fait une solution adaptée aux installations structurées demandant une organisation nette du câblage et une bonne lisibilité de la distribution.

Alimentation 230 V avec sortie 28 V DC adaptée au système

Le 4888C est alimenté en 230 V avec une fréquence de 50 à 60 Hz, puis délivre une tension de sortie de 28 V en courant continu, avec un courant de sortie maximal de 700 mA. Cette configuration répond aux besoins d’un système de vidéophonie couleur Simplebus et facilite l’intégration dans une installation déjà pensée autour de ce standard. Le module fournit également une alimentation auxiliaire 12 V DC pour des connexions annexes de type relais ou commutateur, utile lorsqu’une logique de commande complémentaire est prévue autour du système.

Format DIN 8 modules pour intégration en tableau

Prévu pour une pose sur barre DIN, ce mélangeur d’alimentation s’intègre directement dans un coffret ou un tableau technique. Son encombrement de 8 modules DIN et ses dimensions de 140 x 140 x 67 mm permettent une implantation propre dans les armoires de distribution dédiées à la vidéophonie ou aux courants faibles. Ce format favorise une installation ordonnée, accessible pour le câblage, les vérifications et les interventions de maintenance sur le réseau de communication du bâtiment.

Indication visuelle des défauts de ligne pour un diagnostic plus rapide

Le produit est équipé de voyants LED de signalisation des courts-circuits sur les sorties. Cet avantage est particulièrement appréciable lors de la mise en service ou en phase de dépannage, car il permet d’identifier plus rapidement un défaut de ligne sur le réseau desservant les postes intérieurs. Dans une installation avec plusieurs branches, cette lecture visuelle aide à cibler la zone concernée sans perdre de temps sur l’ensemble du câblage.

Compatible avec les architectures Simplebus couleur à forte capacité

Ce mélangeur d’alimentation s’inscrit dans l’environnement Simplebus couleur et peut prendre place dans des configurations de vidéophonie évoluées. Les données techniques disponibles indiquent une capacité de gestion importante du système, avec un nombre de participants raccordables pouvant aller jusqu’à 240 selon l’architecture retenue. Il constitue ainsi un élément clé pour construire ou remettre à niveau un réseau de parlophonie et vidéophonie nécessitant une alimentation dédiée, une distribution bus structurée et une compatibilité avec des équipements intérieurs audio et vidéo.

Un choix pertinent pour extension, rénovation ou remplacement en vidéophonie

Dans le cadre d’un remplacement à l’identique, d’une extension de colonne ou d’une rénovation d’installation de vidéophonie, le mélangeur d’alimentation Simplebus couleur 4888C permet de conserver une logique de câblage cohérente avec les systèmes Comelit 2 fils. Son montage en tableau, sa fonction de mélangeur vidéo et alimentation, ainsi que sa répartition sur plusieurs sorties en font une pièce technique particulièrement adaptée aux projets où la stabilité de l’organisation du bus et la clarté du raccordement priment sur la complexité d’un câblage dispersé.
