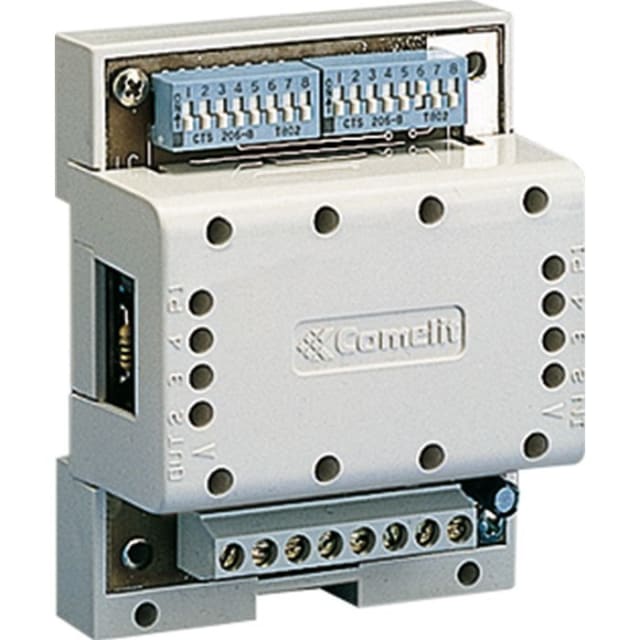

Dispositif de basculement numérique Simplebus 1224A

Dispositif de basculement numérique Simplebus pour installations à plusieurs accès

Le dispositif de basculement numérique Simplebus 1224A est conçu pour les systèmes de vidéophonie et de parlophonie Simplebus 1 nécessitant la gestion de 2 entrées ou plus. Il agit comme un module de commutation dédié aux installations audio ou audio-vidéo, afin d’orienter correctement la communication dans les configurations comportant plusieurs platines de rue. Ce type d’équipement répond à un besoin précis en habitat collectif, petit tertiaire ou accès résidentiels multiples, lorsque la topologie de l’installation impose une sélection claire des appels et des liaisons.

Compatibilité pensée pour le bus 2 fils Simplebus 1

Ce modèle s’intègre dans une architecture Simplebus 1 avec technique d’installation 2 fils, ce qui facilite son insertion dans un système existant ou en cours de déploiement. Son rôle est particulièrement pertinent lorsqu’une installation doit gérer plusieurs points d’entrée sans complexifier inutilement le câblage. Pour l’installateur, cela permet de conserver une logique de réseau cohérente sur bus, tout en ajoutant la fonction de basculement indispensable dans les configurations multi-accès.

Réglage précis de la plage utilisateurs par micro-interrupteurs

Le 1224A est équipé de deux DIP switches à 8 positions permettant de définir la plage utilisateurs de la colonne montante. Cette possibilité de paramétrage rend le module exploitable dans des installations structurées, où l’adressage et l’organisation des postes doivent être clairement répartis. Ce réglage contribue à adapter le dispositif au schéma du bâtiment, avec une mise en service plus maîtrisée lors de l’intégration dans un réseau de vidéophonie Simplebus.

Format rail DIN 4 modules pour coffret électrique

Grâce à son montage sur barre DIN et à son encombrement de 4 modules, ce dispositif de basculement s’intègre proprement dans un coffret ou une armoire technique. Ses dimensions de 60 mm de largeur, 85 mm de hauteur et 35 mm de profondeur facilitent le repérage de l’espace nécessaire en tableau. Ce format compact est particulièrement adapté aux installations où la propreté de câblage, l’accessibilité des modules et l’organisation du matériel de communication sont des critères importants.

Une solution adaptée aux systèmes audio et audio-vidéo

Le module est prévu pour des systèmes Simplebus 1 en version audio ou audio-vidéo. Il constitue donc une réponse utile lorsque l’installation doit faire cohabiter plusieurs accès avec une distribution correcte des appels vers les combinés ou moniteurs. Dans un projet de vidéophonie, ce type de dispositif permet d’ajouter une logique de commutation sans changer l’architecture générale du système, ce qui en fait un accessoire technique pertinent pour les extensions ou les configurations plus élaborées.

Alimentation et intégration technique en environnement de vidéophonie

Ce dispositif fonctionne avec une alimentation 12 V AC, donnée essentielle pour vérifier la compatibilité avec l’environnement technique prévu. Son exécution en matière synthétique et son raccordement par bornes s’inscrivent dans une logique d’intégration propre aux équipements de tableau pour réseaux de communication de bâtiment. Avant installation, il reste important de valider le schéma d’ensemble du système Simplebus concerné afin d’assurer une cohérence parfaite entre alimentation, postes intérieurs, platines de rue et accessoires de commutation.

Un accessoire utile pour les extensions et configurations multi-entrées

Dans une installation de vidéophonie ou de parlophonie évolutive, le Simplebus 1224A apporte une fonction ciblée : gérer le basculement dans les systèmes comportant plusieurs entrées. Il convient donc particulièrement aux projets où un accès principal doit coexister avec un ou plusieurs accès secondaires, tout en maintenant une organisation claire des appels. Pour l’acheteur professionnel comme pour l’installateur averti, c’est un composant à sélectionner lorsqu’une installation Simplebus 1 dépasse le cadre d’un accès unique et nécessite une gestion de commutation dédiée.
