Câble coaxial 75 ohms noir PVC multibrin RG11AU-MIL-ECA

Câble coaxial 75 ohms RG11AU-MIL-ECA pour liaisons de données et de communication

Ce câble coaxial 75 ohms noir en PVC de type RG11AU-MIL-ECA est conçu pour les installations de transmission nécessitant une géométrie stable et une section adaptée aux longues liaisons. Son format RG11 en fait une solution pertinente lorsque l’on recherche un câble coaxial plus généreux qu’un standard plus compact, avec une structure pensée pour les réseaux de communication, de distribution de signaux et les raccordements techniques en environnement fixe.

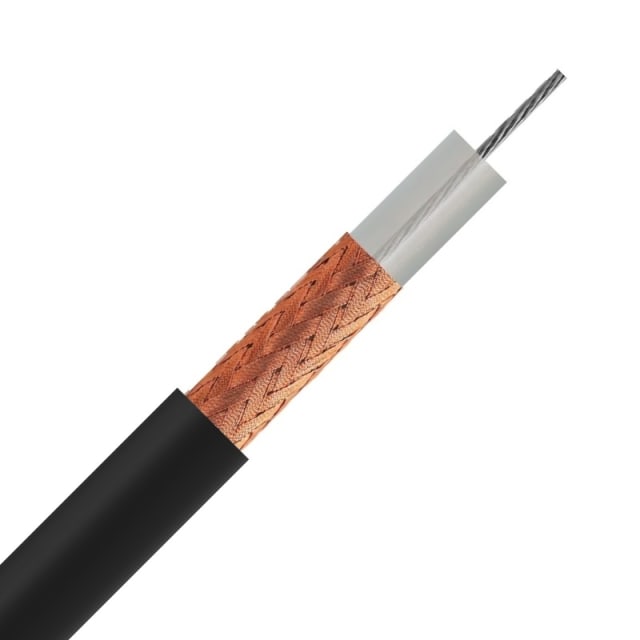

Construction coaxiale avec âme cuivre multibrin et blindage par tresse cuivre

Sa composition associe un conducteur intérieur en cuivre étamé de 2,8 mm, de classe 2 câblée, à un diélectrique PE/air et à un conducteur extérieur en tresse cuivre nue de 8 mm. Cette architecture coaxiale favorise une bonne tenue du signal tout en apportant la souplesse d’un conducteur multibrin. La présence d’une tresse cuivre contribue également à l’écran du câble, utile pour les installations où la continuité de blindage et la maîtrise de l’environnement électromagnétique comptent dans le résultat final.

Impédance 75 ohms adaptée aux réseaux coaxiaux de distribution

Avec son impédance caractéristique de 75 ohms, ce câble coaxial RG11AU-MIL-ECA répond aux usages typiques des réseaux coaxiaux de communication et de distribution. Il convient particulièrement aux montages où le respect de l’impédance est essentiel pour limiter les désadaptations, préserver la cohérence de la liaison et accompagner les équipements prévus pour ce standard. Son diamètre extérieur d’environ 10,3 mm confirme son positionnement sur des installations techniques demandant un câble robuste en section.

Gaine extérieure PVC noire pour pose visible ou cheminement technique

La gaine extérieure en PVC noir protège l’ensemble du câble et facilite son intégration dans de nombreux cheminements techniques. Cette finition noire est adaptée aux passages apparents, aux locaux techniques ou aux parcours où un câble discret et facile à repérer est recherché. Le PVC apporte une enveloppe adaptée à l’usage courant en installation fixe, tout en conservant une manipulation cohérente avec le gabarit d’un câble coaxial RG11.

Diamètre, rayon de courbure et mise en œuvre sur chantier

Avec un diamètre extérieur approximatif de 10,3 mm et un rayon de courbure minimal de 10 fois le diamètre, ce câble doit être posé en respectant un cheminement suffisamment ouvert pour éviter toute contrainte excessive. Ce point est important pour préserver la géométrie interne du coaxial, indispensable au bon comportement de la liaison. Son poids de 145,2 kg/km donne aussi une indication utile pour anticiper la manutention, le déroulage sur touret et l’organisation des passages en longueur.

Comportement au feu classé Eca pour intégration dans les installations

Ce câble coaxial dispose d’une classe de réaction au feu Eca selon EN 13501-6. Cette information est particulièrement utile pour sélectionner un câble cohérent avec les exigences de chantier ou de consultation technique lorsqu’une classification CPR est demandée. Elle permet d’identifier rapidement le bon niveau de produit parmi les différentes variantes de câbles coaxiaux disponibles, sans confusion avec des versions de construction ou de gaine différentes.

Plage de température adaptée aux installations statiques

Prévu pour une température de service statique de -30 à +70 °C, ce câble RG11AU-MIL-ECA convient aux environnements techniques soumis à des variations thermiques modérées à soutenues. Cette plage d’utilisation aide à sécuriser le choix du câble pour des poses fixes en intérieur ou en zones techniques non chauffées, dès lors que les conditions d’exploitation restent compatibles avec ses caractéristiques de mise en œuvre.
