Relais thermique pour thermistances PTC dédié à la protection moteur

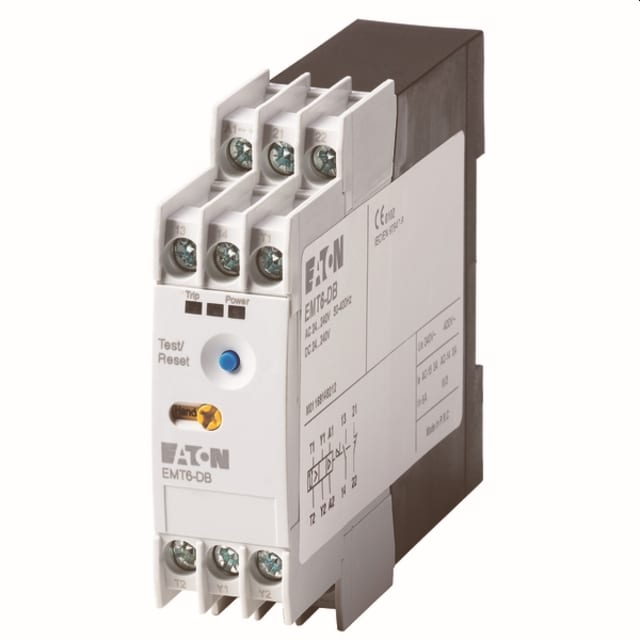

Ce relais thermique à réarmement Eaton EMT6-DB est conçu pour la surveillance de thermistances PTC intégrées aux moteurs et équipements sensibles à l’échauffement. Il contrôle un circuit de mesure et déclenche dès que la résistance surveillée atteint la plage prévue pour signaler une surtempérature. Cette logique de protection permet d’intervenir avant qu’un échauffement excessif n’endommage le moteur, l’enroulement ou l’application entraînée.

Large plage d’alimentation 24 à 240 V AC/DC pour intégration simplifiée

Son alimentation universelle de 24 à 240 V en courant alternatif 50/60 Hz comme en courant continu facilite le choix du relais dans les armoires et tableaux. Cette grande souplesse limite les contraintes de sélection lors d’un retrofit, d’un remplacement ou d’une conception neuve, tout en simplifiant l’intégration dans des commandes industrielles aux tensions de service variées.

Réarmement manuel ou externe pour une exploitation plus pratique

Le produit accepte une remise à zéro externe, ce qui permet d’adapter le mode d’exploitation à l’installation. Cette fonctionnalité est utile lorsque le réarmement doit être reporté en façade d’armoire ou intégré à une logique de commande. Le relais dispose également d’une fonction de test et d’une signalisation par LED pour visualiser l’état d’alimentation et le défaut, ce qui rend le diagnostic plus rapide lors des opérations de maintenance.

Configuration de contacts adaptée aux fonctions d’alarme et de coupure

Le relais intègre 1 contact à ouverture et 1 contact à fermeture. Cette configuration permet d’exploiter simultanément une information de défaut et une action de commande, par exemple pour interrompre un circuit de commande tout en reportant une alarme. Le courant thermique conventionnel des contacts auxiliaires atteint 6 A, ce qui le rend adapté aux circuits auxiliaires de protection et de signalisation dans les ensembles de commande.

Mesure calibrée pour thermistances PTC

La surveillance s’effectue sur une plage de résistance de 750 à 12000 ohms, avec des seuils de fonctionnement adaptés aux chaînes de thermistances PTC. Ce principe de détection est particulièrement pertinent pour la protection thermique directe des moteurs, car il repose sur la température réelle mesurée dans le moteur plutôt que sur une seule estimation électrique. Le relais convient ainsi aux applications où la maîtrise de l’échauffement est prioritaire.

Format étroit pour montage en tableau

Avec une largeur de 23 mm, une hauteur de 83 mm et une profondeur de 103 mm, ce relais thermique prend peu de place sur rail tout en restant simple à intégrer dans un coffret ou un tableau de distribution et de commande. Son encombrement réduit est un avantage concret lorsque l’espace disponible est compté ou lorsqu’il faut ajouter une protection thermique sans revoir entièrement l’implantation existante.

Raccordement à vis pour câblage net et maintenance lisible

Le raccordement électrique s’effectue par bornes à vis, aussi bien pour l’alimentation que pour le circuit auxiliaire. Ce mode de connexion reste apprécié pour les montages où la tenue mécanique, la clarté du câblage et la facilité de reprise sont recherchées. Les bornes ne sont pas amovibles, ce qui convient aux montages fixes en armoire nécessitant une implantation stable et directe.

Un relais thermique modulaire pensé pour les protections de tableau

Ce relais thermique modulaire s’adresse aux intégrateurs, tableautiers et professionnels recherchant une protection de surchauffe par thermistance PTC dans un format compact. Il trouve naturellement sa place dans les ensembles de commande moteur, les tableaux de protection et les applications de surveillance thermique où l’on attend une alimentation étendue, un câblage simple et une exploitation lisible au quotidien.
