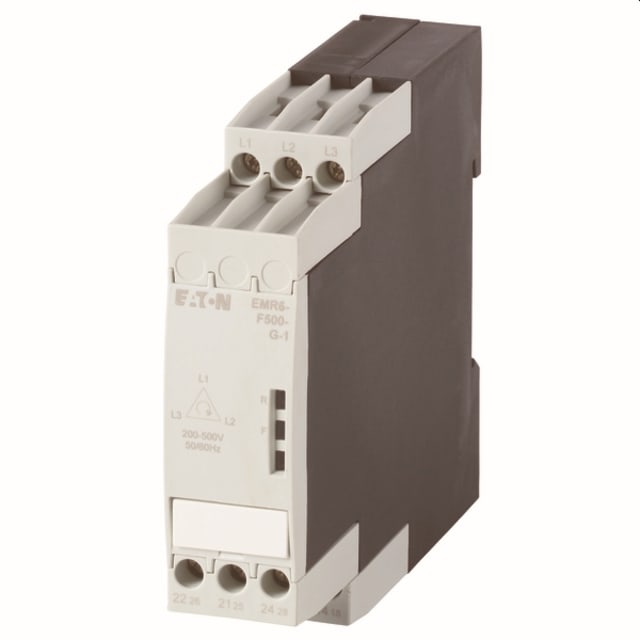

Relais contrôle phases 200-500V 50/60Hz 184789

Relais de contrôle de phases pour réseaux triphasés 200 à 500 V AC

Ce relais de contrôle de phases est conçu pour la surveillance des réseaux triphasés en 200 à 500 V AC à 50/60 Hz. Il permet de sécuriser le fonctionnement des installations en détectant les défauts liés à l’ordre des phases et au manque de phase, deux points critiques pour la protection des moteurs, machines et automatismes alimentés en triphasé. Son format modulaire en fait une solution adaptée aux armoires et tableaux électriques industriels.

Surveillance de l’ordre des phases et détection du manque de phase

Ce modèle assure la fonction de surveillance d’ordre de phase, essentielle pour éviter les inversions de rotation sur les équipements sensibles. Il intègre également la reconnaissance de défaillance de phase, avec détection du manque de phase sur réseau triphasé. Cette double fonction est particulièrement utile en environnement machine, convoyage, motorisation, pompage ou ventilation, là où une anomalie d’alimentation peut entraîner un arrêt, un dysfonctionnement ou un comportement non souhaité de l’installation.

Plage de tension large pour une intégration souple en environnement industriel

Avec sa gamme de mesure et d’alimentation de 200 à 500 V AC en 50/60 Hz, ce relais couvre une plage de tension étendue, ce qui facilite son intégration sur différentes architectures triphasées. L’alimentation provient directement du circuit de mesure, ce qui simplifie le câblage et limite les besoins en alimentation auxiliaire. Ce positionnement en fait un choix pertinent pour les tableaux de distribution, les armoires de commande et les applications de surveillance électrique en milieu industriel.

Sortie par 2 contacts inverseurs pour la remontée d’état et la commande

Le relais dispose de 2 contacts sous forme de commutateurs, pratiques pour exploiter l’information de défaut ou d’état vers une chaîne de commande, un automate, une signalisation ou un circuit de sécurité fonctionnelle selon l’architecture retenue. Cette configuration permet de distinguer plus facilement la logique de surveillance et la logique de report, tout en conservant une intégration propre dans les schémas de commande classiques.

Format étroit pour tableau modulaire et montage sur rail

Sa largeur de 22,5 mm permet une implantation compacte dans les coffrets et armoires où l’espace disponible doit être optimisé. Avec une hauteur de 85,6 mm et une profondeur de 103,7 mm, ce relais s’intègre facilement dans un ensemble modulaire de protection, de distribution et de commande. Ce faible encombrement est un avantage concret pour les tableautiers, intégrateurs et mainteneurs qui recherchent une surveillance de phases efficace sans pénaliser la place utile sur rail.

Raccordement à vis pour un câblage net et maîtrisé

L’exécution du raccordement électrique par bornes à vis convient aux installations où la tenue mécanique du serrage et la clarté du câblage sont recherchées. Ce type de connexion facilite les interventions en maintenance, les contrôles de serrage et l’intégration dans des armoires industrielles traditionnelles. Les bornes ne sont pas amovibles, ce qui maintient une conception simple et directe autour de la fonction de surveillance.

Une solution ciblée pour la sécurité de fonctionnement des équipements triphasés

Ce relais de contrôle de phases est destiné aux applications où l’objectif principal est de surveiller l’alimentation triphasée sans ajouter de fonctions superflues. Il ne réalise pas la détection de sous-tension, de surtension ou d’asymétrie, ce qui le positionne clairement sur le contrôle d’ordre des phases et le manque de phase. Pour l’acheteur professionnel, cela permet de sélectionner un appareil cohérent avec le besoin réel, notamment dans les applications de sécurité machine, de commande moteur et de surveillance d’alimentation en tableau électrique.
