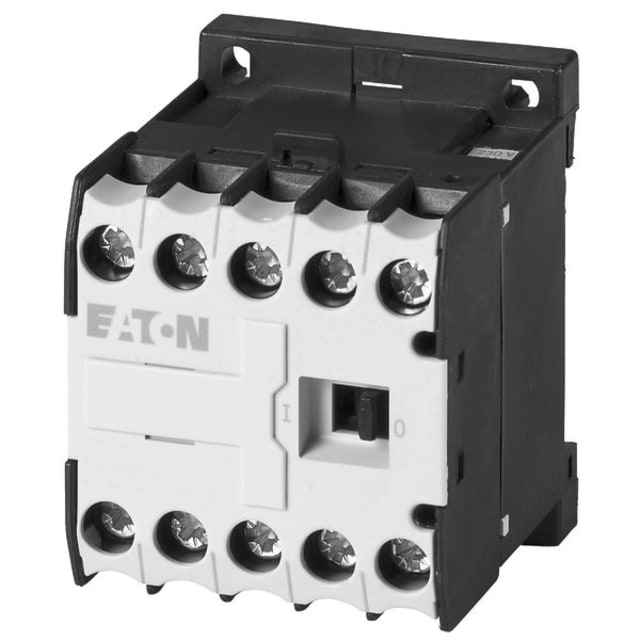

Relais auxiliaire 3NO+1NC 230 VAC pour la commande et le report d’état

Ce relais auxiliaire 3NO+1NC à bobine 230 VAC est conçu pour les circuits de commande, d’asservissement et de signalisation dans les tableaux électriques. Sa configuration avec 3 contacts normalement ouverts et 1 contact normalement fermé permet de multiplier simplement les informations de commutation, de piloter plusieurs organes en parallèle ou de créer des fonctions de report d’état sans alourdir l’architecture de l’installation.

Configuration de contacts pratique pour les automatismes courants

Avec ses 4 pôles auxiliaires répartis en 3 fermeurs et 1 ouvreur, ce modèle répond bien aux besoins des armoires de distribution, de contrôle et de commande. Il convient lorsqu’il faut alimenter plusieurs chaînes de commande tout en conservant un contact de coupure ou d’interverrouillage. Cette combinaison est particulièrement utile pour la gestion de voyants, d’automatismes modulaires, de relais intermédiaires ou de séquences de commande nécessitant une logique simple et lisible.

Bobine AC 230 V et compatibilité d’usage en fréquence 50/60 Hz

La commande fonctionne en courant alternatif avec une alimentation de mesure de 230 V à 50 Hz et 240 V à 60 Hz. Ce calibrage en fait une solution adaptée aux environnements où la commande en tension alternative est déjà présente dans l’armoire. Le produit est ainsi facile à intégrer dans un schéma de commande standard sans ajout d’interface spécifique, tout en restant cohérent avec les pratiques de câblage industrielles et tertiaires.

Montage sur barre DIN ou par vis pour une intégration souple

Ce relais auxiliaire peut être installé sur barre DIN ou par fixation à vis, ce qui facilite son intégration dans différentes configurations de coffrets et tableaux. Son format compact, avec une largeur de 45 mm, une hauteur de 58 mm et une profondeur de 52 mm, aide à optimiser l’espace disponible dans l’enveloppe. Cette compacité est appréciable lorsque plusieurs fonctions de commande doivent cohabiter dans une armoire sans compromettre l’accessibilité au câblage.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement du circuit auxiliaire se fait par bornes à vis. Ce choix est pertinent pour les monteurs qui recherchent un serrage franc, un repérage clair des conducteurs et une maintenance simple lors des opérations de contrôle ou de modification du câblage. Dans un tableau de commande, ce type de connexion favorise une mise en œuvre ordonnée et une bonne tenue des liaisons, notamment sur les circuits sollicités à répétition.

Calibre et données utiles pour le choix du bon relais

Ce modèle présente un courant de service assigné de 10 A, avec un courant de service de mesure de 3 A à 400 V. Ces caractéristiques le destinent aux fonctions auxiliaires de commande plutôt qu’à l’alimentation directe de charges de puissance. Il ne comporte pas d’affichage LED, pas d’interface intégrée et ne prévoit pas de commande manuelle, ce qui oriente clairement son usage vers une fonction de commutation auxiliaire sobre, dédiée à l’exploitation des contacts dans un schéma électrique structuré.

Un relais auxiliaire adapté aux tableaux de protection et de distribution

Dans les ensembles de distribution électrique, de contrôle et d’appareillage modulaire, ce relais auxiliaire trouve naturellement sa place pour étendre des contacts disponibles, réaliser des reports, assurer des autorisations de fonctionnement ou séparer proprement plusieurs ordres de commande. Son architecture simple, son montage flexible et sa configuration 3NO+1NC en font un composant pertinent pour les professionnels qui recherchent une solution claire et efficace pour la commande auxiliaire en coffret.
