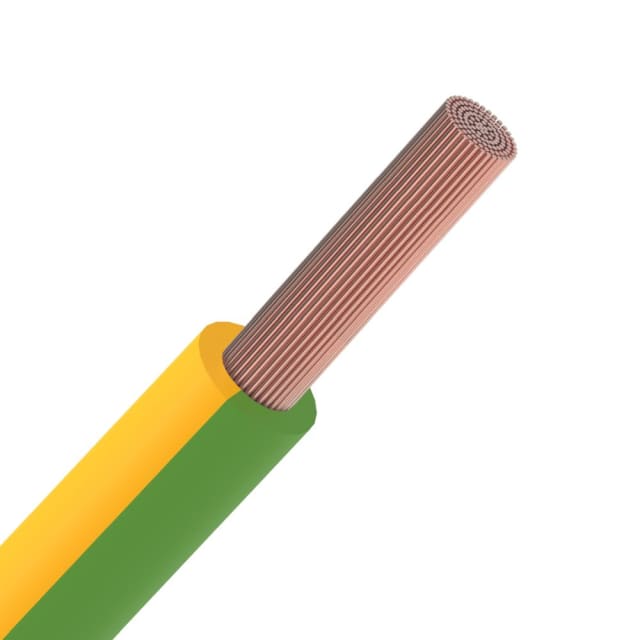

Fil souple sans halogène H07Z1-K vert/jaune 240 mm²

Fil souple sans halogène H07Z1-K vert/jaune 240 mm² pour liaisons de terre de forte section

Ce fil souple sans halogène H07Z1-K vert/jaune 240 mm² est conçu pour les raccordements électriques nécessitant une très grande section, notamment pour les liaisons de protection, de mise à la terre et les connexions d’équipotentialité. Son repérage vert/jaune permet une identification immédiate du conducteur de protection, tandis que sa structure souple facilite l’intégration dans les armoires, coffrets, tableaux et cheminements techniques où la maniabilité reste importante malgré une section élevée.

Âme cuivre souple classe 5 pour une mise en œuvre plus pratique

Le conducteur est constitué d’une âme en cuivre nu de classe 5, c’est-à-dire souple. Cette conception favorise le cintrage, le passage dans les espaces techniques et le raccordement sur des équipements adaptés aux fortes sections. Pour un câble de 240 mm², cette souplesse apporte un vrai confort de pose par rapport à une âme rigide, en particulier dans les installations où les rayons de courbure, les reprises de direction et les raccordements en coffret doivent rester maîtrisés.

Isolation sans halogène adaptée aux environnements techniques exigeants

L’isolation du H07Z1-K est de type sans halogène, un choix pertinent lorsque l’on recherche un fil limitant les émissions corrosives en cas d’échauffement ou d’incident. Ce point est particulièrement apprécié dans les locaux techniques, les tableaux de distribution, les bâtiments recevant du public et les installations où la maîtrise des fumées et des résidus acides constitue un critère de sélection important. Le câble appartient à la famille H07Z1-K, reconnue pour les liaisons souples d’installation en 450/750 V.

Classement feu Cca s1 d2 a1 pour une meilleure lecture des performances

Ce conducteur présente un classement de réaction au feu Cca avec une faible production de fumée s1, une classification d2 pour les gouttelettes ou particules enflammées et un niveau a1 pour la production d’acide. Concrètement, cela oriente le produit vers des usages où les performances au feu sont prises en compte dans le choix des conducteurs. Pour un fil de terre de forte section, cette caractéristique est un avantage dans les ensembles électriques où la cohérence entre capacité de raccordement et comportement au feu est recherchée.

Section 240 mm² et tension 450/750 V pour distributions et raccordements puissants

Avec sa section nominale de 240 mm², ce fil électrique répond aux besoins de liaisons à très forte intensité, sous réserve du dimensionnement global de l’installation et des règles de pose applicables. Sa tension nominale est de 450/750 V, avec Uo 450 V et U 750 V. Ce format est adapté aux raccordements de puissance, aux liaisons principales de protection et aux montages nécessitant un conducteur souple de grande capacité, tout en conservant un repérage vert/jaune dédié à la fonction de terre.

Dimensions et contraintes de pose à anticiper sur chantier

Le diamètre extérieur approximatif est de 24,5 mm, avec un poids indicatif de 2205 kg/km. Ces valeurs montrent qu’il s’agit d’un conducteur massif en section, à prévoir avec les accessoires, embouts, cosses et passages compatibles. Le rayon de courbure minimal est de 4 fois le diamètre extérieur, un point essentiel pour préserver la géométrie du câble lors de la pose. En pratique, ce fil souple de terre 240 mm² convient aux installations où l’espace de câblage a été pensé pour accueillir des conducteurs de grande dimension.

Plage de température compatible avec l’installation et l’exploitation

La température maximale admissible du conducteur est de 70 °C. Lors du montage et de la manutention, la température extérieure admissible du câble s’étend de -5 à 50 °C. Après installation, sans vibration, la plage admissible va de -15 à 70 °C. Ces données aident à vérifier l’adéquation du produit avec les conditions réelles de pose et d’utilisation, notamment en local technique, en armoire ou dans des cheminements où les conditions thermiques doivent être clairement prises en compte.
