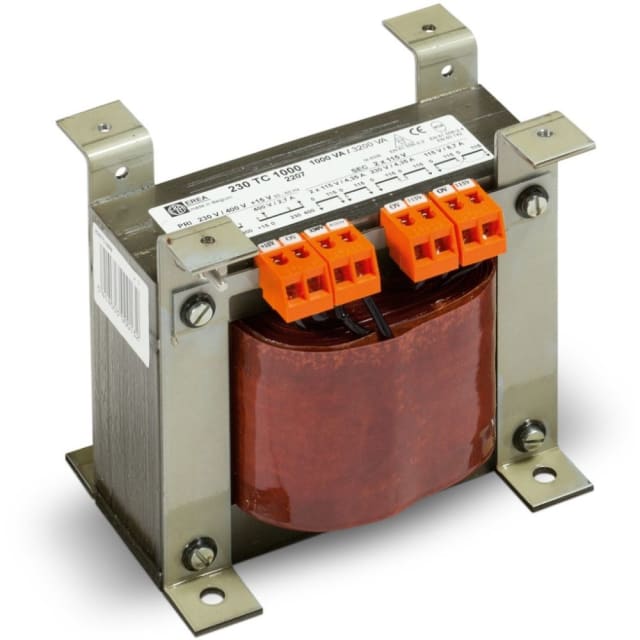

Transformateur de commande monophasé 1000VA 2207

Transformateur de commande monophasé 1000 VA pour circuits de commande et d’isolement

Ce transformateur de commande monophasé 1000 VA est conçu pour l’alimentation de circuits de commande en environnement électrique et industriel. Sa configuration primaire multi-tensions 230 / 400 / 245 / 415 V et son secondaire 2 x 115 V avec possibilité de 230 V en couplage en font une solution adaptée lorsque l’on doit alimenter des organes de commande, automatismes, relais, contacteurs ou circuits auxiliaires avec une tension secondaire maîtrisée. Son exécution en transformateur de séparation permet d’assurer une isolation galvanique entre primaire et secondaire, utile pour dissocier le circuit d’utilisation du réseau d’alimentation.

Configuration de tensions souple pour intégration en armoire ou tableau

Grâce à ses différentes prises au primaire et à son secondaire 115 V / 230 V selon couplage, ce transformateur facilite l’adaptation à plusieurs architectures d’installation sans multiplier les références. Il convient particulièrement aux tableaux électriques, armoires de commande et ensembles de distribution où la compatibilité de tension est un critère décisif. Cette polyvalence permet de simplifier le choix du matériel en maintenance comme en première monte, tout en gardant une puissance apparente de dimensionnement de 1000 VA pour les besoins de commande plus soutenus.

Puissance 1000 VA avec bon comportement au démarrage des charges

Avec une puissance apparente de 1000 VA, ce modèle répond aux applications nécessitant une alimentation stable de plusieurs composants de commande ou de circuits auxiliaires plus exigeants. La puissance d’appel annoncée à 3200 VA constitue un point utile lors de l’enclenchement, notamment lorsque certains équipements présentent un courant transitoire plus élevé au démarrage. Cela aide à dimensionner plus sereinement le transformateur dans les ensembles où la continuité de fonctionnement des commandes est importante.

Transformateur ouvert IP00 pour montage en environnement protégé

Sa protection IP00 indique qu’il est destiné à être intégré dans un coffret, une armoire ou un volume technique assurant la protection complémentaire contre les contacts directs et les agressions extérieures. Ce format ouvert convient aux professionnels recherchant un transformateur à intégrer dans un ensemble déjà protégé. Il n’est ni prévu pour un montage sur rail, ni pour un montage sur platine selon les données disponibles, ce qui oriente naturellement son usage vers une implantation étudiée dans un tableau ou une enveloppe adaptée.

Encombrement maîtrisé pour les installations techniques

Avec des dimensions de 180 mm de largeur, 175 mm de hauteur et 120 mm de profondeur, ce transformateur de commande 1000 VA offre un format cohérent pour les intégrations en armoire électrique où l’espace doit être anticipé avec précision. Ces cotes sont particulièrement utiles pour préparer l’implantation, vérifier les dégagements nécessaires et organiser le cheminement des conducteurs autour du transformateur. Dans un projet de rénovation ou de remplacement, cette lecture claire de l’encombrement aide aussi à limiter les risques d’erreur au moment du choix.

Conception technique adaptée aux usages de commande

Ce modèle utilise une âme en cuivre et une classe de matière isolante B, avec une tension relative de court-circuit Uk de 2,9 %. Ces caractéristiques participent à une exploitation adaptée aux circuits de commande et d’isolement dans des ensembles électriques techniques. Le transformateur n’est pas exécuté comme transformateur de sécurité, ni comme transformateur économique, et il n’est pas résistant aux courts-circuits au sens de sa conception déclarée. Il convient donc à une intégration réalisée avec les protections appropriées en amont et dans un ensemble correctement étudié.

Un choix pertinent pour la commande, l’interface et la distribution auxiliaire

Ce transformateur monophasé de commande trouve sa place dans de nombreuses applications : alimentation de circuits de pilotage, séparation de potentiel entre réseau et commande, adaptation de tension pour organes auxiliaires ou encore alimentation de circuits en 115 V ou 230 V selon le schéma retenu. Sa consommation en veille de 32 W est une donnée utile à prendre en compte dans les installations fonctionnant en continu. Pour l’acheteur professionnel, il s’agit d’une solution particulièrement intéressante lorsqu’il faut combiner puissance, séparation des circuits et souplesse de tension dans un seul transformateur.
