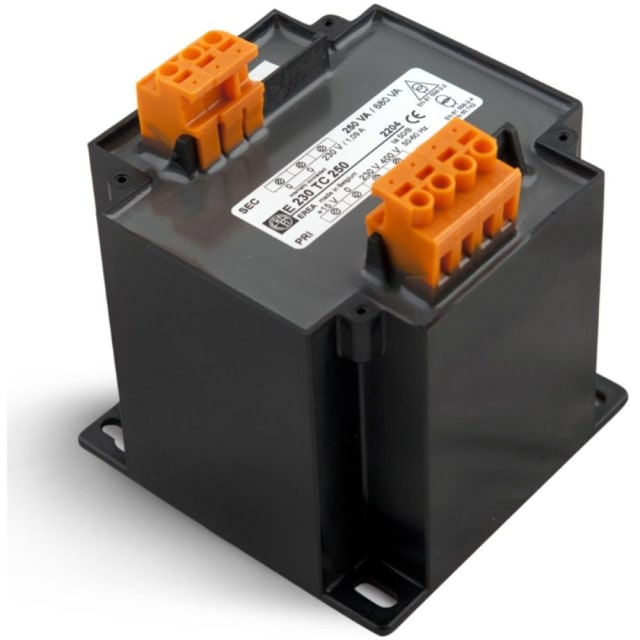

Transformateur de commande monophasé 230V 250VA 2204

Transformateur de commande monophasé 230 V / 230 V pour circuits de commande

Ce transformateur de commande monophasé 250 VA est conçu pour l’alimentation et l’isolement des circuits de commande en environnement électrique. Il accepte plusieurs tensions primaires selon le câblage disponible, avec un primaire 230 V et des prises complémentaires 400 V, 245 V et 415 V, pour délivrer une tension secondaire 230 V. Cette configuration le rend particulièrement adapté aux armoires, tableaux électriques et équipements nécessitant une alimentation de commande séparée du circuit principal.

Fonction transformateur de séparation pour une alimentation isolée

Ce modèle est exécuté en tant que transformateur de séparation. Il permet donc de dissocier électriquement le circuit secondaire du réseau primaire, un point important pour les applications de commande, de signalisation ou d’alimentation de sous-ensembles sensibles dans un coffret. Il n’est pas prévu comme transformateur de sécurité ni comme autotransformateur, ce qui oriente clairement son usage vers les fonctions de séparation et d’alimentation de circuits techniques dédiés.

Puissance 250 VA adaptée aux besoins de commande et d’appareillage

Avec une puissance apparente de dimensionnement de 250 VA, ce transformateur répond aux besoins courants d’alimentation de bobines, automatismes, relais, contacteurs, voyants et organes de commande. Sa puissance d’appel de 680 VA facilite également la prise en charge des pointes de consommation au démarrage de certains équipements. Cette réserve est utile pour conserver un fonctionnement stable lors de l’enclenchement de charges de commande à fort appel momentané.

Bornes et tensions utiles pour l’intégration en tableau

Le schéma de tension de ce transformateur est pensé pour simplifier l’intégration en tableau électrique : primaire de type 15-0-230-400 V et secondaire 0-0-230 V. Cette architecture permet une adaptation pratique au réseau disponible tout en conservant une sortie 230 V côté commande. Le secondaire avec double borne zéro apporte de la souplesse au câblage, notamment lorsqu’une organisation claire des potentiels est recherchée dans l’armoire.

Format compact pour montage en enveloppe ou coffret

Avec des dimensions de 102 mm de largeur, 110 mm de hauteur et 102 mm de profondeur, ce transformateur de commande monophasé reste compact pour sa catégorie de puissance. Son indice de protection IP20 le destine à une installation dans une enveloppe, un coffret ou une armoire où les parties actives sont protégées contre les contacts accidentels. Il est prévu pour une pose fixe en environnement électrique protégé, et non pour un montage direct sur rail DIN.

Conception technique adaptée à un usage électrique soutenu

Ce modèle intègre un enroulement en cuivre et une classe de matière isolante B selon l’IEC 85. Sa tension relative de court-circuit Uk de 5,1 % participe au comportement électrique attendu pour ce type d’application, avec un compromis pertinent entre tenue au fonctionnement et alimentation des charges de commande. Le noyau n’est pas torique, ce qui correspond à une conception classique de transformateur de commande destinée aux installations industrielles et tertiaires.

Points de choix à vérifier avant commande

Ce transformateur convient lorsque l’installation demande une séparation électrique avec sortie secondaire 230 V et une puissance nominale de 250 VA. Avant validation, il est recommandé de vérifier la tension primaire réellement disponible sur l’installation, l’encombrement dans le coffret, ainsi que le besoin exact en puissance permanente et en puissance d’appel. Ce positionnement en fait une solution cohérente pour les tableaux de distribution, armoires de commande et ensembles d’appareillage nécessitant une alimentation monophasée dédiée.
