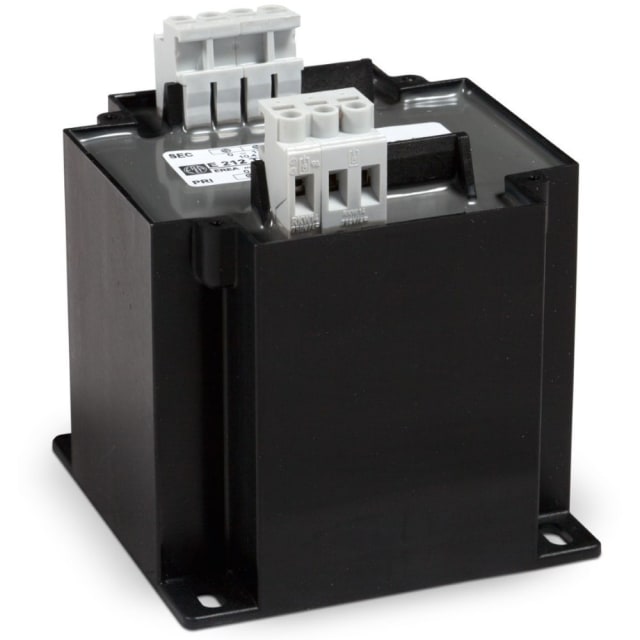

Transformateur de sécurité monophasé 250 VA pour circuits 12 V et 24 V

Ce transformateur de sécurité monophasé IP20 est conçu pour alimenter des circuits basse tension à partir d’une alimentation primaire 230 V ou 400 V. Avec une puissance apparente de 250 VA et une sortie en 2 x 12 V, il permet une utilisation en 12 V ou en 24 V selon le câblage retenu. Cette configuration le rend particulièrement adapté aux applications de commande, de signalisation, d’automatisme ou d’alimentation de circuits nécessitant une tension de sécurité.

Double tension primaire pour une intégration plus souple en armoire

Grâce à ses entrées primaires 230 V et 400 V, ce transformateur s’intègre plus facilement dans différentes architectures électriques sans imposer un changement de référence selon l’installation. Cette polyvalence est utile dans les tableaux et coffrets techniques où l’environnement de distribution peut varier. La sortie secondaire 2 x 12 V offre quant à elle une vraie souplesse d’exploitation pour alimenter un circuit en 12 V ou obtenir 24 V en associant les enroulements secondaires.

Exécution en transformateur de sécurité pour les usages basse tension

Ce modèle est bien exécuté en tant que transformateur de sécurité. Il convient donc aux montages où l’on recherche une alimentation basse tension dédiée pour des organes de commande, des relais, des voyants, des circuits auxiliaires ou certains équipements techniques alimentés en très basse tension. Il ne s’agit pas d’un transformateur économique ni d’un transformateur de séparation, ce qui permet de bien cibler son usage dans une logique de distribution de tension de sécurité.

Format compact pour tableaux et montages techniques

Avec des dimensions de 102 mm de largeur, 110 mm de hauteur et 102 mm de profondeur, ce transformateur conserve un encombrement maîtrisé pour une puissance de 250 VA. Son format convient aux intégrations en coffret, en armoire ou sur support adapté lorsque l’espace doit être utilisé de manière rationnelle. Il n’est pas destiné à un montage sur rail DIN ni à un montage sur platine selon les données disponibles, ce point mérite donc d’être vérifié par rapport au support prévu dans l’installation.

Conception avec enroulements cuivre et isolation classe B

Le transformateur utilise une âme en cuivre et une classe de matière isolante B selon l’IEC 85. Cette conception répond aux attentes des installations électriques techniques recherchant une alimentation stable pour circuits secondaires. Le noyau n’est pas torique, ce qui correspond à une architecture classique de transformateur monophasé de commande et de sécurité, souvent retenue pour les applications industrielles et tertiaires.

Indice de protection IP20 pour installation en environnement protégé

Son indice de protection IP20 indique qu’il est destiné à être installé dans un environnement protégé, typiquement à l’intérieur d’un coffret, d’une armoire ou d’un ensemble de distribution électrique. Ce niveau de protection est cohérent avec un usage en tableau, où le transformateur est intégré à un ensemble technique limitant l’exposition directe aux poussières importantes, aux projections et aux contacts accidentels.

Points techniques à prendre en compte au moment du dimensionnement

Ce transformateur affiche une tension relative de court-circuit Uk de 7,1 % ainsi qu’une consommation en veille de 10,3 W. Il n’est pas résistant aux courts-circuits, ce qui implique de prévoir une protection adaptée dans le montage électrique. Pour une intégration propre et durable, il est recommandé de vérifier la puissance appelée par les récepteurs, le mode de câblage du secondaire en 12 V ou 24 V, ainsi que les dispositifs de protection amont et aval associés au circuit.
