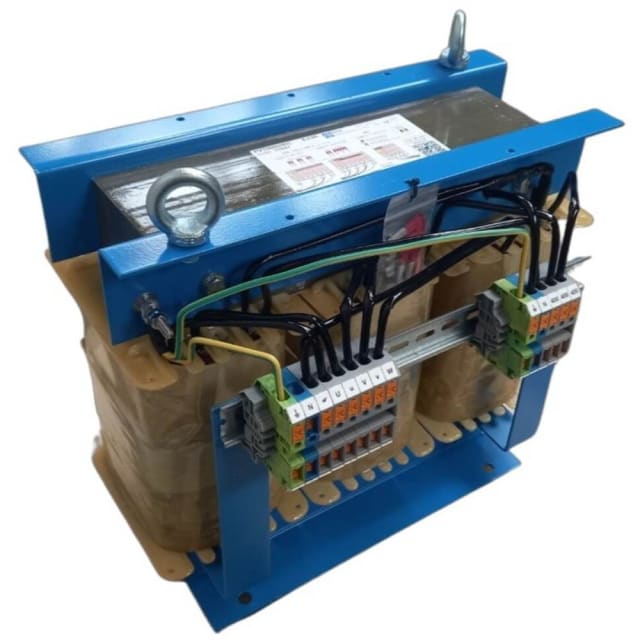

Transformateur triphasé de séparation 11 kVA pour conversion 230/400 V vers 400 V

Ce transformateur triphasé de protection 11 kVA est conçu pour les installations nécessitant une transformation fiable entre un primaire 3 x 230 V en triangle ou 3 x 400 V en étoile avec neutre, vers un secondaire 3 x 400 V en étoile avec neutre. Exécuté en tant que transformateur de séparation, il convient aux usages où l’isolement galvanique du circuit secondaire est recherché, avec une puissance de dimensionnement de 11000 VA adaptée aux équipements triphasés exigeants.

Faible courant d’enclenchement pour intégration plus maîtrisée

Cette version est annoncée à faible courant d’enclenchement, un point particulièrement intéressant lors de la mise sous tension d’équipements sensibles aux appels de courant. Cela facilite l’intégration dans les tableaux et architectures d’alimentation où la maîtrise de l’enclenchement participe à une exploitation plus régulière, notamment sur des applications techniques alimentées en triphasé 400 V.

Conçu pour les applications de séparation en environnement technique

Le produit est donné comme transformateur triphasé de séparation et non comme autotransformateur ni comme transformateur de sécurité. Il s’adresse donc aux configurations où l’on cherche avant tout une séparation électrique entre primaire et secondaire, avec un secondaire 400 V Y+N. Ce positionnement le rend pertinent pour l’alimentation de sous-ensembles industriels, d’équipements de distribution ou d’applications dédiées à l’infrastructure électrique spécialisée.

Rendement énergétique élevé et comportement électrique optimisé

Avec un rendement annoncé de 97,5 %, ce transformateur 11 kVA répond aux attentes des installations où les pertes doivent rester contenues. Les données disponibles indiquent également une chute de tension de 2 %, des pertes à vide de 58 W et des pertes en charge de 222 W. Cet équilibre est utile pour préserver une alimentation stable au secondaire tout en gardant une bonne cohérence énergétique sur les usages continus ou réguliers.

Architecture ouverte IP00 pour montage dans un ensemble adapté

Sa classe de protection IP00 indique qu’il est destiné à être intégré dans un coffret, une armoire ou une enveloppe technique adaptée au niveau de protection attendu dans l’installation finale. Il est préparé pour la classe de protection I et sa construction ouverte permet une intégration cohérente dans des ensembles de distribution ou de transformation déjà ventilés et structurés pour ce type de composant.

Construction technique adaptée aux fortes puissances triphasées

Le transformateur utilise une âme en cuivre et une classe d’isolant B, avec une imprégnation sous vide et pression mentionnée dans la documentation technique. Cette conception convient aux contraintes habituelles des transformateurs triphasés de puissance intermédiaire, avec une fréquence d’utilisation 50-60 Hz et une rigidité diélectrique primaire-secondaire élevée. L’ensemble vise une exploitation propre dans les montages électriques demandant une séparation 400 V triphasée avec neutre.

Format et encombrement à anticiper dans le coffret ou sur châssis

Ce modèle présente des dimensions de 420 mm de largeur, 270 mm de profondeur et 365 mm de hauteur. Son gabarit doit être pris en compte dès la préparation du support, du volume utile et du cheminement de raccordement. La documentation technique mentionne des connexions Push-X 10 mm² au primaire comme au secondaire, ainsi qu’une fixation sur supports avec trous de montage, des éléments utiles pour préparer une intégration soignée dans l’armoire ou sur châssis.

Un choix pertinent pour alimentation triphasée 400 V avec neutre

Pour un besoin de transformateur triphasé de protection 11 kVA orienté séparation, ce modèle répond précisément aux installations alimentées en 230 V triphasé ou 400 V triphasé avec neutre, avec restitution en 400 V Y+N au secondaire. Il constitue une solution adaptée lorsque l’objectif est d’obtenir une alimentation triphasée séparée, performante et dimensionnée pour des charges techniques importantes, sans sortir du cadre d’une intégration en tableau ou enveloppe dédiée.
