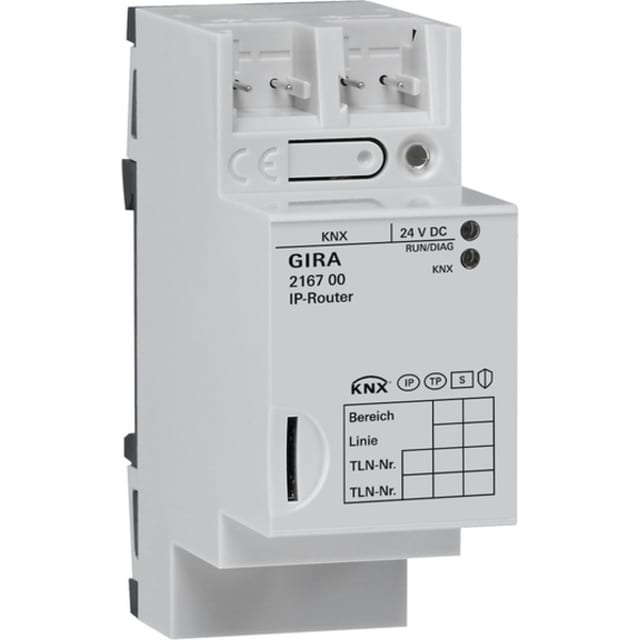

Routeur IP KNX sur rail DIN 216700

Routeur IP KNX sur rail DIN pour l’interconnexion des lignes et zones

Ce routeur IP KNX sur rail DIN est conçu pour relier des segments KNX via un réseau Ethernet en utilisant le protocole IP. Il s’intègre dans une architecture domotique où l’on souhaite utiliser le réseau de données comme dorsale de communication entre lignes ou zones KNX. Son format modulaire 2 unités permet une implantation propre dans le tableau, avec un montage direct sur rail DIN.

Fonction routeur, coupleur et interface réseau pour installation KNX

Ce modèle ne se limite pas à une simple passerelle IP. Il peut être utilisé comme coupleur de ligne ou de zone afin de structurer une installation KNX étendue, tout en assurant le filtrage et la transmission des télégrammes entre les différentes parties du système. Il constitue également une solution adaptée pour raccorder un environnement KNX à des équipements de supervision compatibles, notamment dans les projets domotiques résidentiels ou tertiaires exigeant une communication sur IP.

Sécurisation des échanges avec KNX Data Secure et KNX IP Secure

L’appareil prend en charge KNX Secure, avec compatibilité KNX Data Secure et KNX IP Secure. Cet atout est particulièrement important dans les installations connectées où les échanges entre bus KNX et réseau IP doivent être protégés. Pour l’intégrateur comme pour l’exploitant, cela permet d’envisager une architecture domotique plus sereine lorsque le réseau local transporte aussi d’autres équipements techniques ou de communication.

Communication simultanée et usage pratique en mise en service

Jusqu’à quatre connexions de tunnel peuvent être utilisées en même temps, ce qui facilite les opérations de programmation, de maintenance ou de diagnostic depuis plusieurs postes ou outils compatibles. Dans un contexte de chantier, d’extension d’installation ou d’intervention technique, cette capacité apporte une vraie souplesse d’exploitation. Le routeur prend également en charge une communication optimisée pour compenser automatiquement des télégrammes perdus sur des liaisons sans fil du type WLAN.

Enregistrement des télégrammes et fonctions utiles au diagnostic

Ce routeur IP KNX peut aussi être exploité comme minuteur KNX et comme enregistreur de données. La capture des télégrammes sur carte microSD permet d’analyser le comportement de l’installation, de suivre certains événements bus ou d’aider au diagnostic lors d’un fonctionnement complexe. C’est un avantage concret pour les intégrateurs et mainteneurs qui recherchent une meilleure visibilité sur les échanges KNX. La carte microSD nécessaire à cet usage n’est pas fournie.

Alimentation, intégration au tableau et lecture d’état

L’alimentation s’effectue en 24 V DC externe ou via une sortie non limitée d’une alimentation KNX compatible. Le raccordement bus est inclus, ce qui simplifie l’intégration dans l’armoire électrique. La présence d’un affichage LED aide à visualiser l’état de fonctionnement, tandis que le champ d’inscription permet un repérage clair dans le tableau. Son indice de protection IP21 le destine à une installation en environnement technique adapté, à l’intérieur d’un coffret ou d’une enveloppe appropriée.

Un équipement pertinent pour les projets Smart Home et GTB KNX

Dans une installation Smart Home ou dans une infrastructure technique plus structurée, ce routeur IP KNX répond aux besoins de communication entre le bus et le réseau Ethernet sans alourdir l’encombrement au tableau. Il convient lorsque l’on recherche un routeur KNX IP capable d’assurer à la fois l’interconnexion des lignes, l’accès au système via IP, la sécurisation des échanges et des fonctions avancées de maintenance. C’est un choix cohérent pour les projets où l’organisation du réseau KNX, la lisibilité de l’installation et la souplesse d’exploitation sont des critères déterminants.
