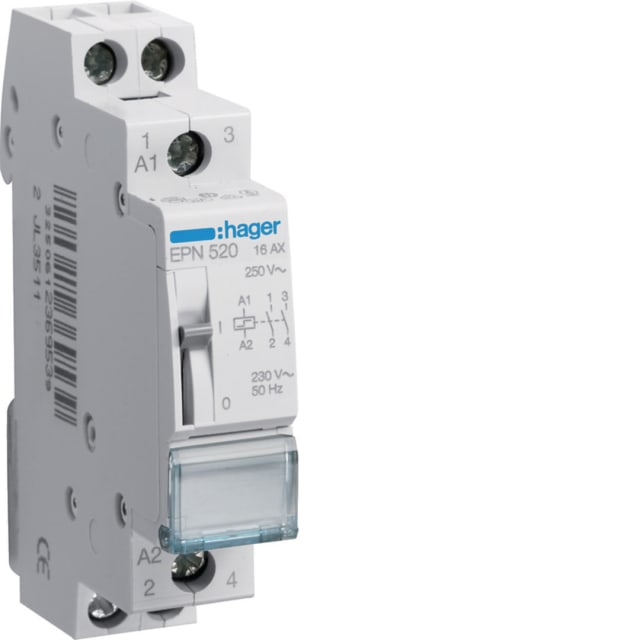

Télérupteur modulaire 16A 230V 2NO 1 module EPN520

Télérupteur modulaire 16A 230V 2NO pour commande d’éclairage

Ce télérupteur modulaire 16A 230V à 2 contacts normalement ouverts est conçu pour la commande impulsionnelle de circuits, en particulier pour l’éclairage depuis plusieurs points de commande. Son fonctionnement mécanique permet de basculer l’état des contacts à chaque impulsion, ce qui en fait une solution pratique pour les installations résidentielles, tertiaires et les tableaux électriques nécessitant une commande claire, compacte et efficace.

Format 1 module pour intégration propre sur rail DIN

Avec une largeur de 17,5 mm, ce modèle occupe seulement 1 module dans le tableau. Il se monte sur barre DIN et s’intègre facilement dans les coffrets et tableaux modulaires lorsque l’espace disponible doit être optimisé. Sa profondeur de 63 mm facilite son implantation dans une distribution électrique standard, tout en conservant une organisation nette des appareillages de commande.

Deux contacts NO pour piloter davantage de fonctions

Grâce à ses 2 contacts à fermeture, ce télérupteur modulaire permet de commander deux départs ou d’adapter plus facilement le câblage selon l’architecture de l’installation. Cette configuration 2NO est particulièrement intéressante lorsqu’il faut répartir la commande sur plusieurs lignes, gérer plusieurs circuits d’éclairage ou répondre à des besoins de commutation plus évolués qu’un simple contact unique.

Commande en 230V AC avec compatibilité 50 à 60 Hz

Le circuit de commande principal fonctionne en 230V AC avec une fréquence de 50 à 60 Hz, ce qui convient aux usages courants en tableau modulaire. Le produit accepte également une tension de commande secondaire en 110V DC, ce qui apporte davantage de souplesse dans certains montages techniques. Cette polyvalence permet d’envisager une intégration plus simple dans des configurations de commande déjà existantes.

Pouvoir de coupure 16A adapté aux circuits d’éclairage

Ce télérupteur offre un courant de coupure de 16A, avec un calibre également adapté en AC1. Il peut ainsi prendre en charge des charges d’éclairage courantes avec une bonne marge d’utilisation en tableau. Les capacités annoncées permettent notamment de gérer jusqu’à 1800 W en lampes à incandescence, 800 VA en lampes fluorescentes, 1600 VA en fluorescent en montage duo et 900 VA en fluorescent avec compensation en parallèle.

Commande manuelle intégrée pour essais et maintenance

La présence d’une commande manuelle est un vrai atout sur le terrain. Elle permet de tester le circuit, de vérifier rapidement l’état de fonctionnement ou d’effectuer certaines opérations de maintenance sans dépendre uniquement de la commande par bouton-poussoir. Pour l’installateur comme pour l’exploitant, c’est un élément appréciable pour gagner en confort d’intervention dans le tableau électrique.

Raccordement pratique dans les tableaux électriques modulaires

Ce télérupteur est prévu pour un raccordement par borne à vis, avec une compatibilité de sections adaptée aux usages courants en distribution modulaire. Il accepte des conducteurs souples de 1 à 6 mm² et des conducteurs rigides de 1,5 à 10 mm². Cette plage de raccordement facilite l’intégration dans des tableaux neufs comme en rénovation, avec un câblage propre et cohérent selon les contraintes du chantier.

Une solution adaptée aux installations de commande centralisée ou multi-points

Ce modèle convient particulièrement aux installations où plusieurs boutons-poussoirs doivent commander un même circuit, comme dans les couloirs, cages d’escalier, zones de circulation, pièces à accès multiples ou locaux techniques. Son format modulaire, sa commande impulsionnelle, ses 2 contacts NO et sa capacité de coupure 16A en font un choix pertinent pour structurer une commande d’éclairage fonctionnelle et lisible directement depuis le tableau.
