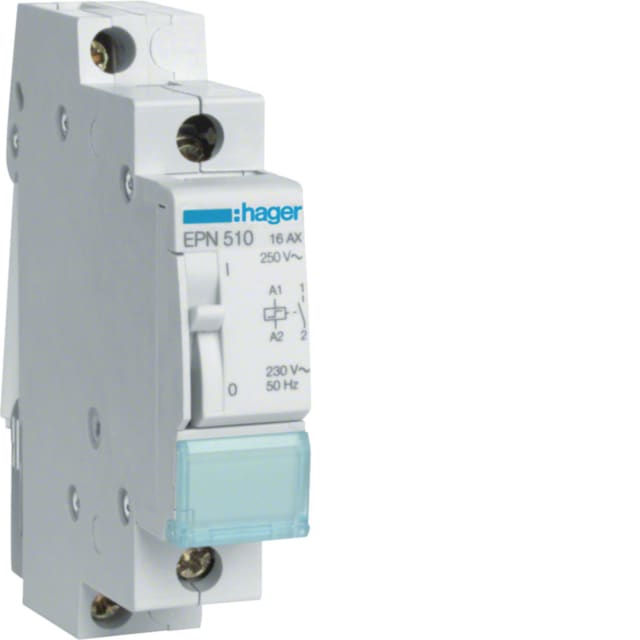

Télérupteur modulaire 16A 230V 1 contact NO EPN510
Télérupteur modulaire 16 A, 230 V, 1 contact NO, montage sur rail DIN, commande manuelle intégrée. Adapté au pilotage de circuits d’éclairage jusqu’à 1800 W.
35.50€
29 en stock
29 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 35.50€ | 0% |
| 3-5 | 34.79€ | 2% |
| 6-10 | 34.44€ | 3% |
| 11+ | 34.08€ | 4% |
Télérupteur modulaire 16A 230V pour commande d’éclairage par impulsion
Ce télérupteur modulaire 16A 230V avec 1 contact NO est conçu pour piloter un circuit d’éclairage depuis plusieurs boutons-poussoirs. Son fonctionnement par impulsion permet de centraliser la commande tout en gardant une installation claire dans le tableau électrique. Cette configuration convient particulièrement aux circulations, cages d’escalier, couloirs, halls ou pièces nécessitant plusieurs points de commande.
Format 1 module pratique pour intégration sur rail DIN
Avec une largeur de 17,5 mm, ce modèle occupe un seul module dans le coffret. Son montage sur barre DIN facilite l’intégration dans les tableaux de répartition neufs comme en rénovation. Sa profondeur totale de 63 mm permet une mise en place adaptée aux coffrets modulaires courants, tout en conservant une implantation propre et lisible des appareillages.
Contact 1 NO 16A adapté aux usages d’éclairage et charges associées
Ce télérupteur dispose d’un contact à fermeture 1 NO et d’un courant de coupure de 16 A. Il convient à la commande de charges d’éclairage courantes avec une charge maximale de 1800 W en lampe à incandescence, 800 VA en lampe fluorescente, 1600 VA en fluorescent en montage duo et 900 VA en fluorescent avec compensation en parallèle. Cette capacité permet de répondre à de nombreux besoins de commande d’éclairage en environnement résidentiel ou tertiaire.
Bobine de commande 230V AC avec fonctionnement par boutons-poussoirs
La tension de commande principale est de 230 V AC en 50 à 60 Hz, ce qui correspond aux usages les plus répandus pour la commande par poussoir. Le changement d’état du contact s’effectue à chaque impulsion envoyée à la bobine, ce qui simplifie la gestion d’un même circuit depuis plusieurs postes de commande. L’alimentation est donnée pour 250 V en courant alternatif.
Commande manuelle en face avant pour essais et maintenance
La présence d’une commande manuelle en façade apporte un vrai confort lors des opérations de test, de mise en service ou de maintenance. Elle permet d’actionner le télérupteur directement sans dépendre immédiatement du circuit de commande. C’est un avantage concret pour vérifier rapidement le comportement du circuit piloté et faciliter les interventions dans le tableau.
Lecture d’état plus simple au tableau
Ce télérupteur modulaire est prévu pour offrir une utilisation claire au quotidien dans le tableau électrique. Son principe bistable permet de conserver l’état du contact entre deux impulsions, ce qui est particulièrement utile pour les circuits d’éclairage commandés depuis plusieurs points. Ce type d’appareil aide à structurer une installation modulaire propre, lisible et fonctionnelle.
Un choix pertinent pour tableau électrique résidentiel ou tertiaire
Ce télérupteur 16A 230V 1 contact NO répond aux besoins des installateurs et acheteurs recherchant un appareillage modulaire compact pour la distribution et la commande d’éclairage. Son format 1 module, sa commande manuelle, son montage sur rail DIN et sa capacité de coupure en font une solution adaptée pour compléter un tableau électrique avec un dispositif de commande simple, efficace et bien dimensionné.
Caractéristiques techniques
| Fonction | mécanique commutateur |
|---|---|
| Nombre de contacts sous forme de contacts à fermeture | 1 |
| Type de montage | barre DIN |
| Nombre de contacts sous forme de contacts à ouverture | 0 |
| Courant de coupure de mesure | 16 A |
| Largeur en unités de division | 17.5 |
| Profondeur totale | 63 mm |
| Nombre de contacts sous forme de commutateurs | 0 |
| Tension d'alimentation | 250 V |
| Tension de commande 1 | 230 V |
| Type de tension d'alimentation | AC |
| Type de tension de commande 1 | AC |
| Charge max. de lampe à incandescence | 1800 W |
| Fréquence de la tension de commande 1 | 50...60 Hz |
| Charge max. de lampe fluorescente | 800 VA |
| Tension de commande 2 | 110 V |
| Commande manuelle | oui |
| Type de tension de commande 2 | DC |
| Fréquence de la tension de commande 2 | 50...60 Hz |
| Charge max. de lampe fluorescente (montage duo) | 1600 VA |
| Charge max. de lampe fluorescente (compensation en parallel) | 900 VA |
| Courant de coupure max. (cos phi = 0,6) | 16 A |
Produits de la même marque dans la catégorie la plus précise
À quoi sert un télérupteur modulaire EPN510 ?
Il sert à commander un même éclairage depuis plusieurs boutons-poussoirs, avec un fonctionnement par impulsions. C’est une solution courante pour les couloirs, escaliers, paliers ou grandes pièces.
Ce modèle se monte-t-il dans un tableau électrique ?
Oui, il est prévu pour un montage sur rail DIN dans un tableau modulaire. Son encombrement est de 1 module, ce qui facilite son intégration dans une installation existante.
Peut-on utiliser un bouton-poussoir classique avec ce télérupteur ?
Oui, ce type de télérupteur est conçu pour être piloté par des boutons-poussoirs, afin d’allumer ou d’éteindre le circuit par impulsion.
Peut-on agir manuellement sur le télérupteur sans passer par les poussoirs ?
Oui, ce modèle dispose d’une commande manuelle en façade, utile pour tester le fonctionnement ou agir directement sur le contact.
Ce télérupteur prend-il beaucoup de place dans le tableau ?
Non, il est compact : sa largeur est de 17,5 mm, soit l’équivalent d’un module standard, ce qui limite l’encombrement dans le tableau.
Est-il adapté pour commander un circuit d’éclairage domestique ?
Oui, c’est précisément son usage principal : la commande de circuits d’éclairage à partir de plusieurs points de commande, dans un logement ou un local tertiaire.
