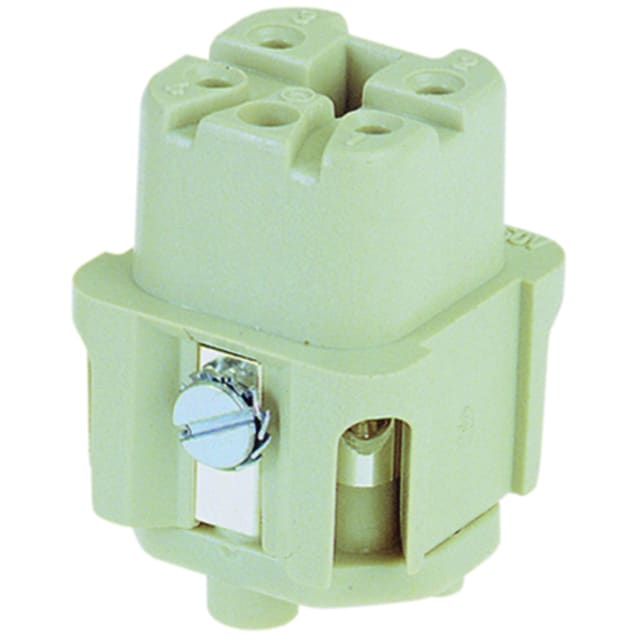

Insert femelle à vis 4 contacts 10A 09200042711

Insert femelle à vis 4 contacts 10A pour connecteurs industriels compacts

Cet insert femelle à vis 4 contacts 10A est conçu pour l’équipement de connecteurs industriels compacts de taille 3 A. Il répond aux besoins de raccordement en environnement machine lorsque l’on recherche une solution enfichable claire, robuste à l’usage et adaptée aux liaisons de puissance et de commande. Sa configuration à 4 pôles avec conducteur de protection permet de constituer un raccordement propre pour de nombreuses interfaces industrielles nécessitant une connexion sécurisée et facilement maintenable.

Raccordement à vis pratique pour le câblage en atelier et en maintenance

La connexion électrique par raccordement à vis facilite les opérations de câblage, de reprise et de remplacement en intervention. Ce type de terminaison convient particulièrement aux installateurs et intégrateurs qui souhaitent un serrage direct et lisible, sans procédé spécifique. L’insert accepte des conducteurs de 0,75 à 1,5 mm², aussi bien en fils souples sans gaine qu’en conducteurs multifilaires, ce qui le rend adapté à un grand nombre de montages sur machines, armoires, boîtiers et ensembles pré-câblés.

Configuration 4 contacts 10A adaptée aux liaisons de puissance et de signal

Avec ses 4 contacts de puissance, cet insert femelle supporte un courant nominal de 10 A et une tension nominale de 400 V. Cette combinaison en fait un composant pertinent pour des raccordements industriels nécessitant une interface compacte mais capable d’assurer des échanges électriques stables dans des applications courantes de machine. La présence du conducteur de protection constitue un point important pour les montages où la continuité de terre fait partie intégrante de l’assemblage du connecteur.

Insert thermoplastique pour usage industriel et tenue en environnement exigeant

Le corps de l’insert est réalisé en thermoplastique de teinte gris silex, un matériau couramment retenu pour ce type d’application grâce à sa bonne adaptation aux connecteurs industriels compacts. La plage de température de service de -40 à +125 °C permet une utilisation dans des environnements techniques variés, y compris lorsque les équipements sont exposés à des écarts thermiques importants. La classe de combustibilité UL 94 V0 apporte un niveau de comportement au feu cohérent avec les exigences habituelles des ensembles de connexion en milieu industriel.

Contacts argentés pour une connexion propre et cycles d’insertion répétés

Les contacts disposent d’une surface argentée, un choix intéressant pour les applications de connectique industrielle où la qualité de contact et la constance de connexion sont recherchées lors des accouplements répétés. L’insert est prévu pour un minimum de 500 cycles d’insertion, ce qui convient aux ensembles nécessitant des opérations régulières de déconnexion et reconnexion, par exemple lors des phases de maintenance, de remplacement d’outillage, de changement de module ou de transport d’équipement.

Caractéristiques électriques adaptées aux contraintes de l’industrie

Cet insert femelle présente une tension de choc de mesure de 4 kV et un degré de pollution 3, des données importantes pour orienter le choix du composant dans des environnements industriels où les contraintes électriques et les conditions d’exploitation imposent une sélection rigoureuse. L’absence de contact vide et l’architecture 4 pôles permettent de disposer d’une configuration complète, directement exploitable pour le montage correspondant, sans ajout d’élément complémentaire de remplissage.

Un choix précis pour composer un connecteur industriel de taille 3 A

Ce modèle s’adresse aux professionnels qui doivent remplacer un insert existant ou composer un connecteur industriel compatible en taille 3 A avec interface femelle à vis. Il est particulièrement pertinent lorsque l’on souhaite conserver un encombrement réduit tout en assurant un raccordement 4 contacts 10A clair, démontable et simple à intégrer dans une chaîne machine. Pour éviter toute erreur de sélection, il convient de vérifier la compatibilité avec le boîtier, le capot et l’insert opposé de la même famille de connecteurs industriels compacts.
