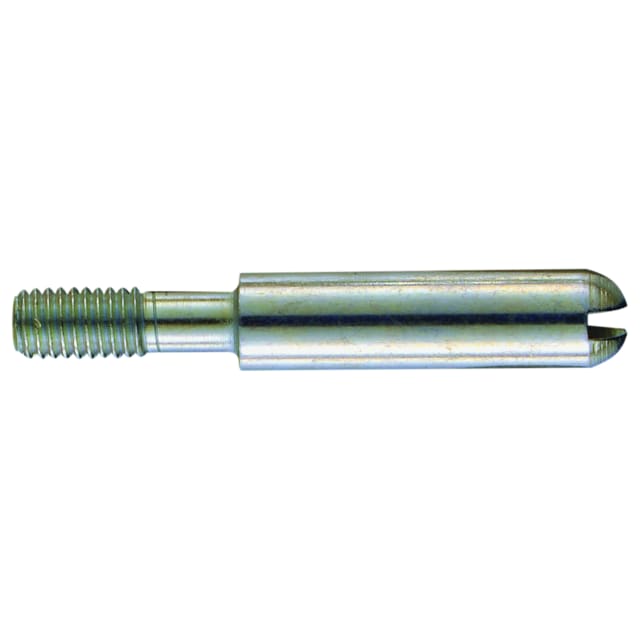

Broche de codage avec guide mâle 09330009908

Broche de codage mâle pour connecteurs Han avec guidage intégré

Cette broche de codage avec guide mâle est un accessoire de codage destiné aux connecteurs Han. Elle s’utilise pour une application d’insert monté dans un capot ou un boîtier, avec une configuration intégrant goupilles et douilles de guidage. Son rôle est de sécuriser l’accouplement en évitant les erreurs d’association entre inserts compatibles dans un environnement industriel.

Fonction de codage pour éviter les erreurs de connexion

Le codage permet de différencier des connecteurs de même format afin d’empêcher un enfichage non souhaité. Cette solution est particulièrement utile sur les ensembles où plusieurs interfaces proches coexistent dans une armoire, une machine ou un équipement de production. La présence d’un système de guidage améliore le positionnement au moment de l’assemblage et contribue à rendre l’insertion plus nette et plus maîtrisée.

Configuration mâle avec douille de guidage côté opposé

Ce composant est en version mâle et se distingue par une conception avec douille de guidage sur le côté opposé. Cette géométrie répond aux montages de codage nécessitant un repérage mécanique cohérent entre les deux parties du connecteur. Elle convient aux montages où l’on recherche à la fois une orientation contrôlée et une compatibilité précise avec les accessoires de codage associés.

Conçu pour les inserts installés dans capot ou boîtier

Cette broche de guidage est prévue pour une utilisation sur insert placé dans un capot ou dans un boîtier. Elle trouve naturellement sa place dans les connecteurs industriels employés pour les liaisons d’énergie, de commande ou de signaux sur machines et sous-ensembles techniques. Son usage permet de compléter l’interface de connexion sans modifier la logique d’ensemble du connecteur principal.

Format compact adapté aux montages techniques

Avec des dimensions de 4 mm x 24,8 mm, cet accessoire présente un encombrement réduit qui facilite son intégration dans les ensembles de connectique industrielle. Ce format compact est intéressant lorsque l’espace de montage est contraint ou lorsque plusieurs éléments doivent cohabiter dans une même zone de raccordement. Il permet d’ajouter une fonction de codage ciblée sans alourdir l’architecture du connecteur.

Guidage mécanique tolérant un léger désalignement

La conception admet un angle maximal de ±5°, ce qui apporte une marge utile lors de la présentation des deux parties du connecteur. Ce point est appréciable dans les montages soumis à de petites variations d’alignement, par exemple sur des capots, embases ou ensembles manipulés régulièrement. Le guidage aide ainsi à accompagner l’accouplement tout en conservant la fonction de détrompage mécanique attendue.

Un accessoire pertinent pour les ensembles Han en environnement industriel

Pour un intégrateur, un tableautier ou un service maintenance, cette broche de codage avec guide mâle constitue une solution adaptée lorsqu’il faut distinguer clairement plusieurs liaisons Han proches les unes des autres. Elle répond à un besoin concret de repérage mécanique, de guidage à l’insertion et de maîtrise des connexions sur les équipements industriels, sans ajouter de complexité inutile au montage.
