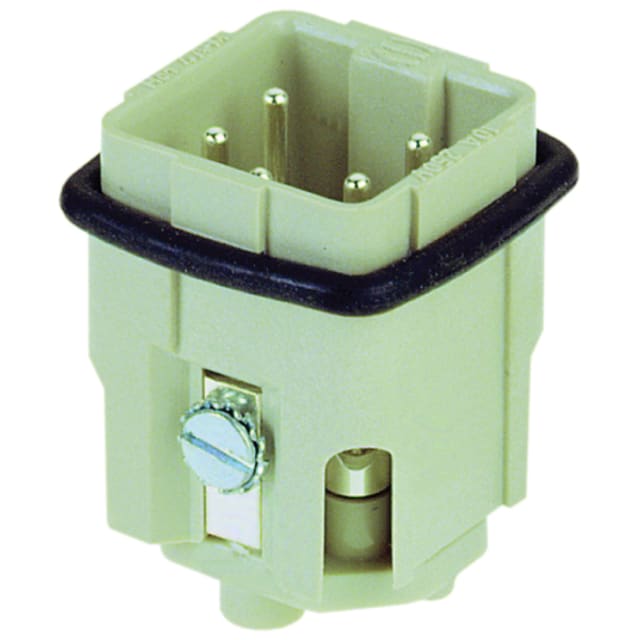

Insert mâle à vis 4 contacts Han 3A 09200042611

Insert mâle Han 3A à vis 4 contacts pour connectique industrielle compacte

Cet insert mâle à vis 4 contacts Han 3A est conçu pour les connecteurs industriels compacts utilisés sur machines, équipements d’automatisme, ensembles de commande et liaisons de puissance. Sa configuration à 4 contacts de puissance avec conducteur de protection permet de réaliser des raccordements clairs et adaptés aux applications où l’encombrement doit rester maîtrisé tout en conservant une connexion robuste et pratique à intégrer dans un connecteur industriel de taille 3A.

Raccordement à vis pratique pour le câblage en atelier et en maintenance

Le raccordement électrique par vis convient particulièrement aux installations qui demandent un câblage simple, lisible et facilement contrôlable lors du montage ou des interventions de maintenance. L’insert accepte des conducteurs de 0,75 à 1,5 mm², aussi bien en brins fins sans gaine qu’en version multifilaire, ce qui apporte une bonne souplesse de mise en œuvre sur de nombreux câbles de machine et faisceaux d’équipement.

Configuration 4 pôles avec conducteur de protection intégré

Avec ses 4 pôles de puissance et son conducteur de protection, cet insert répond aux besoins de raccordement des circuits industriels nécessitant à la fois alimentation et continuité de terre dans un seul ensemble de connexion. L’exécution de contact en goupille correspond à un insert mâle, à sélectionner pour composer l’interface adaptée avec le boîtier et la partie complémentaire du connecteur industriel concerné.

Caractéristiques électriques adaptées aux équipements industriels

Prévu pour un courant nominal de 10 A et une tension nominale de 400 V, cet insert Han 3A convient aux liaisons électriques de commande et de puissance légère sur machines et armoires. Sa tension de choc assignée de 4 kV et son degré de pollution 3 en font une solution cohérente pour des environnements techniques où la tenue électrique et la séparation correcte des circuits sont des critères importants dans le choix du connecteur.

Matériaux et tenue thermique pour environnements techniques exigeants

L’insert est réalisé en thermoplastique et fonctionne sur une plage de température de service de -40 à +125 °C, ce qui facilite son intégration dans des installations soumises à des variations thermiques marquées. La matière isolante classée UL 94 V0 constitue un point important pour les assemblages électriques où le comportement du matériau doit rester compatible avec les exigences habituelles du matériel industriel.

Contacts argentés pour une connexion stable dans le temps d’usage

Les contacts sont réalisés en alliage de cuivre avec une surface argentée, une combinaison courante pour les connecteurs industriels destinés aux cycles de connexion répétés. Cet insert est donné pour un minimum de 500 cycles d’insertion, ce qui le rend pertinent pour les ensembles démontables, les équipements raccordés lors des opérations de service ou les interfaces de machine nécessitant des déconnexions ponctuelles sans passer sur une solution fixe.

Un choix précis pour composer un connecteur Han 3A sans erreur de variante

Dans une gamme de connectique industrielle où les variantes sont nombreuses, cet insert mâle Han 3A à vis se distingue par son format compact, ses 4 contacts de puissance, la présence du conducteur de protection et sa plage de section 0,75 à 1,5 mm². Il s’adresse aux professionnels qui recherchent un insert clairement défini pour composer ou remplacer la partie active d’un connecteur industriel de machine, sans surdimensionnement inutile et avec un mode de raccordement simple à mettre en œuvre.
