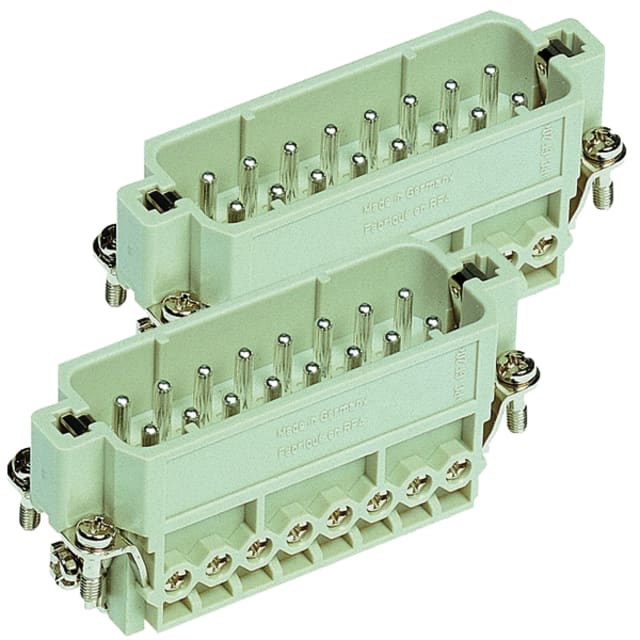

Insert mâle à vis 16 A 32 contacts 09200162613

Insert mâle à vis 16 A 32 contacts pour connecteurs industriels multipolaires

Cet insert mâle à vis 16 A 32 contacts est conçu pour les connecteurs industriels rectangulaires de type multipolaire utilisés en environnement machine, armoire et automatisme. Sa configuration à 32 pôles permet de regrouper un nombre élevé de signaux ou de liaisons de commande dans un encombrement rationalisé, avec une implantation pensée pour les applications où la densité de raccordement compte autant que la lisibilité du câblage.

Raccordement à vis pratique pour le câblage et la maintenance

Le raccordement électrique à vis convient particulièrement aux montages où l’on recherche un serrage direct, simple à reprendre lors des interventions et adapté aux opérations de maintenance sur site. L’insert accepte des sections de conducteurs de 0,75 à 2,5 mm² en monofilaire, multifilaire et brins fins sans gaine, ce qui facilite son intégration dans de nombreux ensembles de câblage industriels. Cette plage de raccordement le rend pertinent aussi bien pour des circuits de commande que pour certaines alimentations dans la limite de son courant assigné.

Configuration 32 contacts avec exécution mâle à goupilles

L’exécution de contact à goupilles correspond à un insert mâle destiné à s’associer avec la partie femelle compatible du connecteur. Avec ses 32 contacts de puissance et un diamètre de contact enfichable de 2,5 mm, ce modèle répond aux besoins de connexion multipolaire structurée dans les équipements industriels. Il constitue une solution adaptée lorsque plusieurs liaisons doivent être regroupées dans une interface unique, claire et robuste à l’usage.

Caractéristiques électriques adaptées aux circuits industriels de connexion

Ce modèle est donné pour un courant de dimensionnement de 16 A et une tension de dimensionnement de 250 V. Il présente également une tension de choc de mesure de 4 kV, une catégorie de surtension III et un degré de pollution 3, des caractéristiques utiles pour les environnements techniques où les connecteurs doivent s’intégrer dans des installations soumises à des contraintes électriques réelles. La présence d’un conducteur de protection renforce son adéquation aux montages nécessitant une continuité de mise à la terre au niveau de l’interface de connexion.

Tenue thermique et matériau isolant pour environnements exigeants

L’insert fonctionne sur une plage de température de -40 à 125 °C, en température ambiante comme en température de service. Cette amplitude permet son emploi dans des installations exposées au froid, à l’échauffement interne des coffrets ou à des cycles thermiques marqués. Le corps isolant en thermoplastique, associé à une classe de combustibilité UL 94 V0, répond aux attentes des intégrateurs qui recherchent un insert compatible avec des contraintes d’environnement industriel et des exigences de montage sérieuses.

Contacts argentés pour une interface de connexion technique

La surface de contact argentée favorise une interface de connexion adaptée aux usages industriels courants. Les contacts sont réalisés en alliage de cuivre, choix pertinent pour conjuguer conductivité et tenue mécanique au niveau des points de raccordement. Cette conception est bien adaptée aux connecteurs manipulés lors des opérations d’assemblage, de remplacement d’ensemble ou de maintenance périodique sur machines et installations.

Un insert pensé pour les ensembles connecteurs industriels haute densité

Avec un minimum de 500 cycles d’insertion, cet insert mâle est destiné aux ensembles de connexion qui doivent rester pratiques à monter, déposer et rebrancher au fil de la vie de l’installation. L’absence de grillage de protection et la conception orientée insert de connecteur en font un composant à intégrer dans un ensemble complet compatible. Pour un atelier, une ligne automatisée ou un câblage d’équipement, ce format 32 contacts à vis permet d’obtenir une connexion ordonnée, compacte et adaptée aux architectures multipolaires industrielles.
