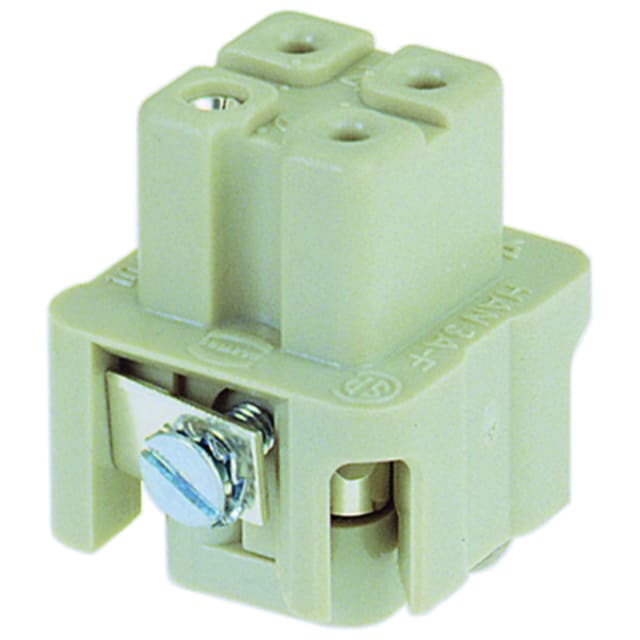

Insert femelle à vis 3 contacts taille 3A 09200032711

Insert femelle 3 contacts taille 3A pour connecteur industriel compact

Cet insert femelle à vis 3 contacts taille 3A est conçu pour les connecteurs industriels compacts de la série Han A. Il répond aux besoins de raccordement en environnement machine lorsque l’on recherche une interface de connexion peu encombrante, claire à câbler et adaptée aux circuits de puissance et de commande simples. Sa configuration 3 pôles avec conducteur de protection intégré convient parfaitement aux assemblages nécessitant une connexion sécurisée dans un format réduit.

Raccordement à vis pratique pour un câblage net et maîtrisé

La technologie de raccordement à vis facilite le montage et la maintenance, en particulier dans les installations où la reprise de câblage ou le contrôle de serrage font partie des habitudes d’intervention. Cet insert accepte des conducteurs de 0,75 à 1,5 mm², ce qui le rend adapté à de nombreuses liaisons industrielles courantes. Le contact femelle de type douille, associé à un diamètre de contact enfichable de 1,6 mm, permet une intégration cohérente dans les ensembles de connexion prévus pour ce format.

Caractéristiques électriques adaptées aux applications industrielles courantes

Avec un courant assigné de 10 A et une tension de dimensionnement jusqu’à 400 V entre conducteurs, cet insert convient aux applications de raccordement industriel nécessitant une alimentation ou une transmission de signaux de puissance modérée. Sa tension de choc de 4 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution appropriée pour des environnements techniques où la tenue diélectrique et la stabilité d’isolement sont des critères importants dans le choix du connecteur.

Bonne tenue thermique pour les environnements machine exigeants

Sa plage de température de service de -40 à +125 °C permet son utilisation dans des contextes industriels variés, y compris lorsque les équipements sont soumis à des écarts thermiques marqués. Le corps isolant en polycarbonate contribue à la tenue de l’ensemble, tandis que la classe de combustibilité UL94 V-0 constitue un point important pour les intégrateurs attentifs au comportement des matériaux isolants dans les armoires, machines et interfaces de raccordement.

Contacts argentés pour une connexion propre et régulière

Les contacts sont réalisés en alliage de cuivre avec surface argentée, une combinaison recherchée pour les connecteurs industriels devant assurer une conduction stable et un bon comportement en usage répété. Cet insert est donné pour au moins 500 cycles d’insertion, ce qui le destine aussi bien à des équipements fixes qu’à des ensembles nécessitant des opérations régulières de connexion et déconnexion lors de la maintenance, du remplacement de sous-ensembles ou des essais en atelier.

Format compact pour intégration dans des ensembles peu encombrants

Avec des dimensions de 21 mm de large, 27 mm de haut et 21 mm de profondeur, cet insert femelle taille 3A s’intègre facilement dans des connecteurs industriels compacts lorsque l’espace disponible doit être optimisé. Ce format est particulièrement pertinent sur les machines, capots de raccordement, interfaces de distribution ou petits sous-ensembles électriques où chaque millimètre compte sans sacrifier la lisibilité du câblage.

Un choix pertinent pour la maintenance, le câblage machine et l’intégration industrielle

Grâce à sa combinaison de 3 contacts, de raccordement à vis, de conducteur de protection et de format 3A, cet insert répond efficacement aux besoins des automaticiens, câbleurs et mainteneurs qui recherchent une solution simple à identifier et à mettre en œuvre. Il convient particulièrement pour constituer ou remplacer un insert de connecteur industriel dans des applications de connectique machine, d’équipements techniques et d’installations industrielles compactes demandant une connexion femelle robuste et bien dimensionnée.
