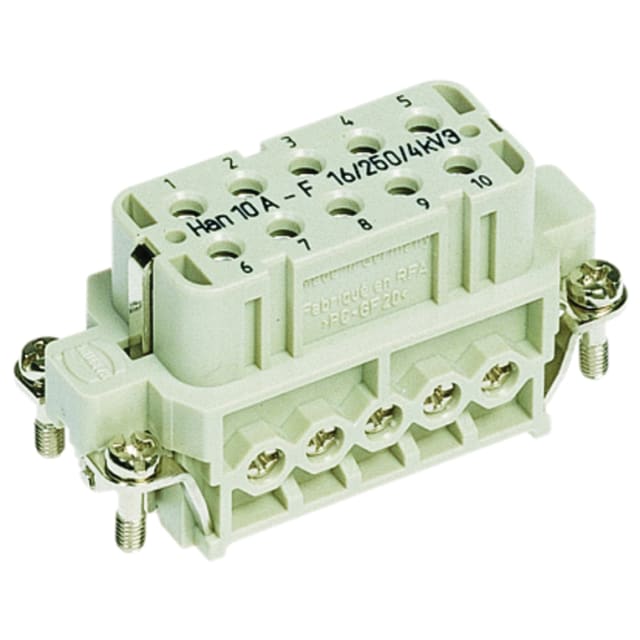

Insert femelle à vis 10 contacts 16A Han 10A 09200102812

Insert femelle 10 contacts pour connecteur industriel Han 10A

Cet insert femelle à vis 10 contacts 16A Han 10A est conçu pour les connecteurs industriels rectangulaires de la gamme Han A. Il s’adresse aux applications de raccordement machine nécessitant une connexion compacte, claire à repérer et adaptée aux environnements techniques. Sa configuration 10 contacts de puissance avec conducteur de protection permet de réaliser des liaisons multipolaires dans un format 10 A, pratique pour le câblage d’équipements, d’armoires et d’interfaces industrielles.

Raccordement à vis pour un câblage direct et maîtrisé

Le raccordement électrique à vis convient parfaitement aux montages où l’on recherche une connexion simple à mettre en œuvre et facile à contrôler lors de l’assemblage. Cet insert accepte des sections de conducteurs adaptées aux usages courants en machine, avec une plage de raccordement de 0,75 à 2,5 mm² pour conducteurs souples et multibrins. Cette exécution facilite l’intégration sur site, en maintenance comme en installation neuve, tout en conservant une implantation nette dans le connecteur.

Capacité électrique adaptée aux interfaces d’équipements

Avec un courant assigné de 16 A et une tension assignée de 250 V, cet insert répond aux besoins de nombreuses liaisons industrielles pour alimentation et transmission de signaux de puissance dans un même ensemble de connexion. Sa tension de choc de mesure de 4 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution cohérente pour les environnements techniques exigeant un niveau d’isolement adapté aux contraintes d’exploitation.

10 contacts femelles avec conducteur de protection intégré

L’insert dispose de 10 douilles de contact et d’un conducteur de protection, pour une configuration pensée pour les montages où la continuité de protection fait partie du raccordement. Le diamètre de contact enfichable de 2,5 mm correspond à une architecture répandue dans les connecteurs industriels compacts de cette taille. La surface de contact argentée favorise un bon comportement de connexion, tandis que les contacts en alliage de cuivre sont adaptés aux usages répétés de branchement et débranchement.

Corps isolant thermoplastique compact pour intégration en embase ou capot

Le corps d’insert en thermoplastique, de teinte gris galet, est dimensionné pour s’intégrer dans les enveloppes compatibles de taille 10 A. Son format compact, avec une largeur de 22,8 mm, une hauteur de 56,5 mm et une profondeur de 30,1 mm, permet de l’utiliser dans des ensembles de connexion où l’encombrement doit rester maîtrisé. La classe de combustibilité UL 94 V-0 apporte un niveau de comportement au feu adapté aux installations industrielles et aux appareillages de connexion.

Plage thermique étendue pour environnements industriels

Cet insert femelle Han 10A fonctionne sur une large plage de température de -40 à +125 °C, aussi bien en ambiance qu’en service. Il convient ainsi aux installations soumises à des variations thermiques marquées, que ce soit en atelier, sur machine, en coffret ou en environnement de production. Cette amplitude d’utilisation aide à conserver une solution de connexion homogène sur différents types d’équipements.

Conçu pour les montages industriels avec cycles de connexion répétés

Prévu pour un minimum de 500 cycles d’insertion, cet insert répond aux besoins des ensembles de connexion démontables utilisés pour la maintenance, le remplacement d’équipements ou les interfaces de sous-ensembles. Il convient particulièrement aux applications où le connecteur doit permettre un raccordement structuré, rapide à identifier et plus pratique qu’un câblage fil à fil permanent, notamment sur machines, unités mobiles, coffrets techniques et systèmes d’automatisation.
