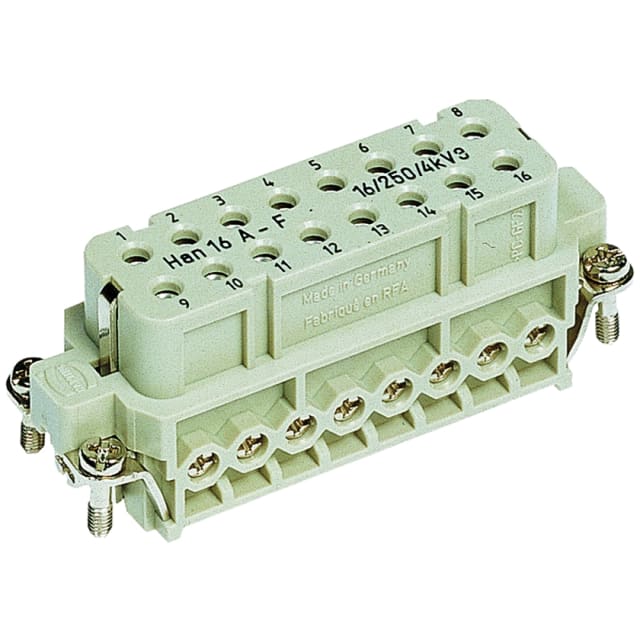

Insert femelle à vis 16 contacts 16A taille 16 A

Insert femelle 16 contacts pour connecteur industriel taille 16 A

Cet insert femelle à vis 16 contacts 16 A est conçu pour les connecteurs industriels de la gamme Han A. Il s’adresse aux intégrateurs, câbleurs et mainteneurs qui recherchent une solution de connexion multipolaire compacte pour machines, équipements et ensembles électriques nécessitant un raccordement structuré de plusieurs conducteurs dans un encombrement maîtrisé. Sa configuration 16 contacts avec conducteur de protection permet de regrouper les liaisons de puissance et de commande dans un seul insert, avec une implantation adaptée aux environnements industriels.

Raccordement à vis pratique pour le câblage en atelier et en maintenance

Le raccordement électrique à vis facilite les opérations de câblage, de reprise et de remplacement sur site. Cette exécution convient particulièrement aux applications où l’on privilégie une connexion accessible, lisible et simple à intervenir lors des phases de montage ou de maintenance. L’insert accepte des sections de conducteurs adaptées aux usages courants en machine, ce qui apporte de la souplesse pour le câblage des circuits selon la nature des fils utilisés, qu’ils soient monofilaire, multifilaire ou souples.

Configuration 16 pôles avec conducteur de protection intégré

Avec ses 16 contacts de puissance et la présence d’un conducteur de protection, cet insert permet d’organiser proprement des liaisons multipolaires dans des ensembles industriels où la continuité de terre fait partie intégrante du raccordement. Cette architecture est intéressante pour les connexions d’armoires, sous-ensembles, interfaces de machines et équipements raccordables, en limitant la multiplication des points de connexion séparés.

Caractéristiques électriques adaptées aux applications industrielles courantes

Ce modèle est donné pour un courant de dimensionnement de 16 A et une tension de dimensionnement de 250 V. Il dispose d’une tension de choc de mesure de 4 kV, d’une catégorie de surtension III et d’un degré de pollution 3, des éléments techniques importants pour l’intégration dans des applications industrielles où la tenue électrique et la cohérence du choix de connectique doivent être considérées dès la conception. Le diamètre de contact enfichable de 2,5 mm participe à une interface de connexion prévue pour cette famille d’inserts.

Matériaux et tenue thermique pour environnements techniques exigeants

L’insert est réalisé en matière thermoplastique avec une classe de combustibilité UL 94 V0. Sa plage de température de service de -40 à +125 °C permet son emploi dans des environnements soumis à des écarts thermiques importants, que ce soit en machine, en coffret ou sur installation industrielle. La surface de contact argentée et l’emploi d’alliages de cuivre pour les contacts s’inscrivent dans une conception pensée pour les usages de connectique industrielle enfichable.

Compatibilité de câblage et lecture claire des sections raccordables

Pour le choix des conducteurs, cet insert prend en charge des sections de 0,75 à 2,5 mm² selon les versions de fils à raccorder. Cette plage couvre de nombreux besoins en câblage industriel pour des circuits de liaison, de commande ou d’alimentation adaptée aux caractéristiques du connecteur. Le raccordement reste ainsi cohérent pour les montages nécessitant une distribution ordonnée des conducteurs dans un connecteur multipolaire de taille 16 A.

Conçu pour les connexions enfichables répétées en environnement machine

Avec un nombre minimal de 500 cycles d’insertion, cet insert convient aux ensembles qui nécessitent des déconnexions et reconnexions au fil de la vie de l’équipement, par exemple lors des interventions de maintenance, du remplacement de sous-ensembles ou du transport de machines. Cette caractéristique en fait un choix pertinent pour les applications où la connectique doit rester fonctionnelle dans un usage régulier, sans recourir à un câblage fixe à chaque intervention.

Un choix pertinent pour la connectique machine et les ensembles industriels compacts

Grâce à son format taille 16 A, sa version femelle à douilles, son raccordement à vis et sa configuration 16 contacts, cet insert répond bien aux besoins de connectique machine lorsqu’il faut combiner compacité, lisibilité de câblage et intégration dans des connecteurs industriels normalisés de cette famille. Il convient particulièrement aux constructeurs de machines, tableautiers et services maintenance qui souhaitent une interface enfichable claire pour relier rapidement des équipements ou des sous-ensembles techniques.
