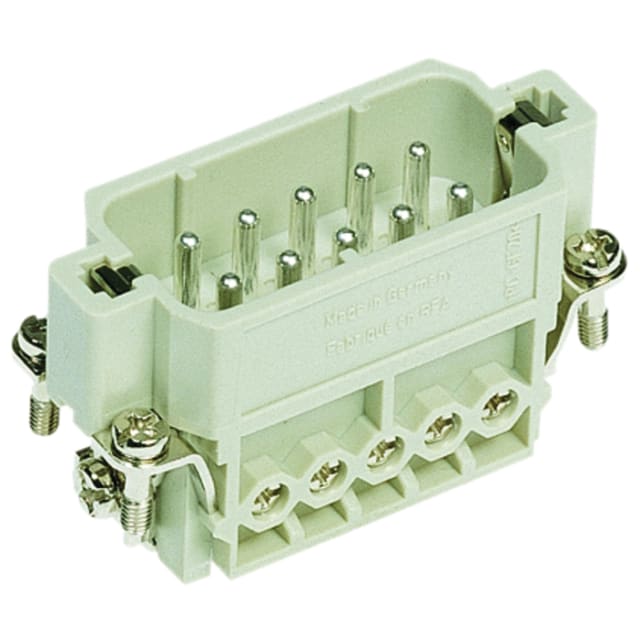

Insert mâle à vis 10 contacts 16A taille 10 A 09200102612

Insert mâle 10 contacts pour connecteur industriel taille 10 A

Cet insert mâle à vis 10 contacts 16A taille 10 A est conçu pour l’équipement de connecteurs industriels destinés aux environnements de machine et d’automatisme. Il s’intègre dans la gamme Han A et convient aux montages nécessitant une connexion compacte, claire et adaptée aux liaisons de puissance et de commande. Sa configuration à 10 contacts avec conducteur de protection permet de constituer un raccordement structuré pour les applications où l’encombrement doit rester maîtrisé.

Raccordement à vis pratique pour le câblage en atelier et en maintenance

Le raccordement électrique à vis facilite les opérations de câblage, de remplacement et d’intervention sur site. Cette exécution est particulièrement appréciée dans les armoires, les équipements de production et les ensembles pré-câblés qui demandent un serrage direct et lisible. L’insert accepte des sections de conducteurs de 0,75 à 2,5 mm² selon le type d’âme, ce qui le rend adapté à de nombreux circuits industriels courants sans multiplier les variantes de connexion.

Capacité électrique adaptée aux liaisons de machine

Avec un courant de dimensionnement de 16 A et une tension assignée de 250 V, cet insert répond aux besoins de nombreuses interconnexions industrielles pour signaux, auxiliaires et alimentations associées. Sa tension de choc de mesure de 4 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution cohérente pour des ensembles électriques exposés aux contraintes habituelles des environnements techniques. Cette combinaison aide à maintenir une architecture de raccordement adaptée aux usages intensifs du matériel industriel.

10 pôles avec contacts mâles et conducteur de protection

L’insert est équipé de 10 pôles de puissance en exécution goupille, complétés par la présence d’un conducteur de protection. Cette configuration permet de sécuriser l’identification du bon insert lors de la préparation d’un connecteur industriel multipolaire. Le diamètre de contact enfichable de 2,5 mm correspond à une implantation pensée pour les inserts de cette famille, avec une surface de contact argentée favorable à la continuité électrique lors des cycles d’accouplement et de désaccouplement.

Matériaux techniques adaptés aux contraintes d’exploitation

Le corps d’insert en thermoplastique, annoncé en finition gris galet, est prévu pour une plage de température de service de -40 à +125 °C. Cette tenue permet d’envisager son usage dans des installations soumises à des variations thermiques marquées, en atelier comme sur machine. La classe de combustibilité UL 94 V-0 constitue également un point important pour les intégrateurs recherchant un appareillage cohérent avec les exigences habituelles des ensembles industriels.

Format compact pour intégration dans des connecteurs industriels taille 10 A

Grâce à ses dimensions de 22,8 mm de largeur, 56,5 mm de hauteur et 32,9 mm de profondeur, cet insert s’intègre dans un format compact adapté à la taille 10 A. Ce gabarit facilite la conception d’interfaces de connexion robustes sans surdimensionner le connecteur complet. Pour le monteur, cela se traduit par une implantation plus simple dans les capots et embases compatibles, tout en conservant un nombre de contacts utile pour des raccordements multipolaires complets.

Choix pertinent pour assemblage, retrofit et maintenance industrielle

Cet insert mâle à vis est particulièrement indiqué pour la fabrication d’ensembles neufs, le remplacement d’un insert existant ou la remise à niveau d’une connectique de machine. Son nombre minimal de 500 cycles d’insertion le rend adapté aux équipements nécessitant des déconnexions périodiques, par exemple lors des opérations de maintenance, de transport de sous-ensembles ou de changement d’outillage. C’est un composant technique pertinent pour constituer une connectique industrielle lisible, compacte et efficace autour d’un connecteur multipolaire taille 10 A.
