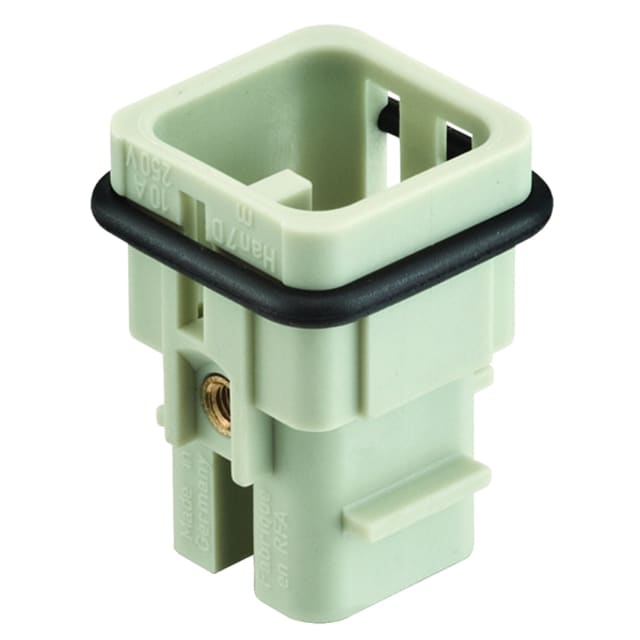

Insert mâle à sertir 7 contacts taille 3A 09210073031

Insert mâle à sertir 7 contacts pour connecteur industriel taille 3A

Cet insert mâle à sertir 7 contacts taille 3A est conçu pour les connecteurs industriels compacts de type Han. Il permet de constituer une interface de raccordement claire et dense dans un format réduit, adaptée aux équipements de machine, aux coffrets techniques et aux liaisons industrielles nécessitant plusieurs voies de puissance et de commande dans un encombrement maîtrisé.

Configuration 7 pôles avec conducteur de protection intégré

La configuration comprend 7 contacts de puissance ainsi qu’un conducteur de protection, ce qui facilite l’intégration sur des ensembles où la continuité de terre fait partie du raccordement. Cette architecture convient bien aux connexions multipolaires utilisées sur machines, sous-ensembles automatisés, outillages et interfaces d’armoires, lorsque l’on recherche une implantation compacte sans sacrifier la lisibilité du câblage.

Raccordement à sertir pour un câblage propre et rationnel

Le raccordement électrique par sertissage est particulièrement adapté aux montages en série, aux opérations de maintenance organisées et aux faisceaux préparés avec précision. Ce type de connexion permet de réaliser un câblage net et homogène, tout en simplifiant le remplacement des contacts lorsque l’application impose une préparation rigoureuse des conducteurs. L’insert est prévu pour recevoir des contacts mâles de type goupille, avec un diamètre de contact enfichable de 1,6 mm.

Caractéristiques électriques adaptées aux applications industrielles courantes

Avec un courant assigné de 10 A et une tension de dimensionnement de 250 V, cet insert répond aux besoins de nombreuses liaisons industrielles de signalisation, de commande et d’alimentation modérée. Sa tension de choc de mesure de 4 kV, associée à une catégorie de surtension III et à un degré de pollution 3, le rend pertinent pour les environnements techniques où les contraintes électriques doivent être prises en compte dès la conception du connecteur.

Compatible avec une large plage de sections de conducteurs

Cet insert accepte différentes sections de conducteurs selon leur nature, ce qui apporte de la souplesse au moment du choix du câblage. Il convient aux conducteurs souples, rigides et multibrins dans les plages indiquées par le fabricant, ce qui aide à adapter le connecteur aux contraintes réelles du faisceau, qu’il s’agisse d’un câblage de commande, d’interconnexion d’équipement ou d’une liaison fonctionnelle en environnement industriel.

Format compact et tenue en température pour intégration machine

Grâce à son format 3A et à ses dimensions compactes de 21 mm de large, 21 mm de haut et 31,7 mm de profondeur, cet insert trouve facilement sa place dans les connecteurs industriels de faible encombrement. Son corps en thermoplastique est prévu pour fonctionner entre -40 et 125 °C, ce qui permet son utilisation sur des installations exposées à des variations thermiques importantes, en atelier comme sur équipement embarqué.

Solution pertinente pour connectique de machine et maintenance technique

Ce type d’insert mâle à sertir 7 contacts est particulièrement indiqué pour la connectique machine, les liaisons débrochables d’équipements industriels et les ensembles nécessitant des cycles d’accouplement répétés. Avec un minimum de 500 cycles d’insertion, il répond aux besoins des applications où le démontage, le remplacement d’organe ou la déconnexion pour maintenance font partie de l’exploitation normale du matériel.
