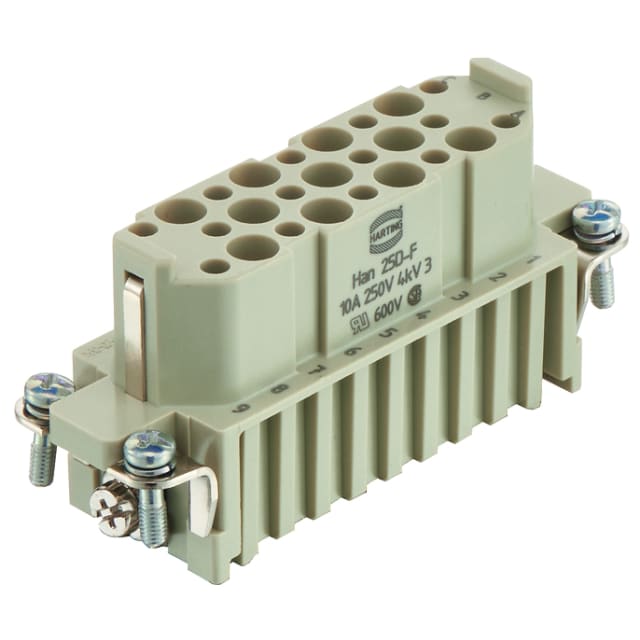

Insert femelle à sertir 25 contacts 10A 09210253101

Insert femelle à sertir 25 contacts pour connecteurs industriels

Cet insert femelle à sertir 25 contacts est conçu pour l’équipement de connecteurs industriels rectangulaires utilisés en environnement machine et automatisme. Sa configuration 25 pôles avec conducteur de protection permet de raccorder proprement plusieurs circuits dans un encombrement maîtrisé, tout en conservant une implantation adaptée aux assemblages compacts en coffret, armoire ou interface de machine.

Raccordement par sertissage pour un câblage propre et adaptable

Le raccordement électrique par sertissage convient aux montages qui demandent de la précision et une bonne tenue des connexions. Cet insert reçoit des conducteurs multibrins ou à brins fins de 0,14 à 2,5 mm², ce qui facilite son intégration aussi bien sur des commandes que sur des liaisons de signaux et d’alimentation de faible intensité. Cette plage de section apporte de la souplesse au moment du câblage et permet d’adapter l’assemblage aux besoins réels de l’installation.

Format 25 contacts 10 A pour les applications de commande et d’interface

Avec un courant nominal de 10 A et une tension de dimensionnement de 250 V, cet insert répond aux besoins des applications industrielles nécessitant plusieurs points de connexion dans un même connecteur. Le pas de connexion à 25 contacts permet de regrouper un nombre important de liaisons dans un seul ensemble, un avantage appréciable pour simplifier les interfaces entre machine, armoire, sous-ensemble mobile ou module de distribution.

Insert thermoplastique adapté aux contraintes d’usage industriel

Le corps isolant en matériau thermoplastique est prévu pour une utilisation en environnement technique, avec une tenue en température de service de -40 à +125 °C. Cette plage autorise l’emploi dans des contextes variés, depuis les ambiances froides jusqu’aux zones soumises à un échauffement d’exploitation modéré. La matière isolante classée UL 94 V0 constitue également un point important pour les intégrations où la maîtrise du comportement au feu fait partie des exigences de conception.

Protection électrique pensée pour les environnements machine

Cet insert dispose d’une tension de choc de mesure de 4 kV et d’un degré de pollution 3, des caractéristiques utiles pour les montages industriels exposés à des conditions d’exploitation plus exigeantes que les environnements standards. La présence du conducteur de protection participe à une architecture de connexion adaptée aux équipements où la continuité de terre doit être intégrée dès la conception du connecteur.

Montage dans un connecteur industriel de taille 16 A

Ce modèle correspond à un insert femelle destiné à une enveloppe de connecteur industriel de taille 16 A. Ce format est largement utilisé pour les interfaces robustes en automatisme, convoyage, équipements de production et raccordements débrochables. L’insert est fourni sans contacts, ce qui permet de sélectionner séparément les éléments de sertissage adaptés à la section de câble et à l’outillage retenu pour l’assemblage.

Solution pertinente pour maintenance, retrofit et câblage d’équipements

Grâce à sa configuration femelle à 25 contacts, cet insert convient aussi bien à la fabrication d’ensembles neufs qu’aux opérations de maintenance ou de remplacement sur connectique machine. Il permet de reconstituer une interface existante sans modifier l’architecture du connecteur, tout en conservant un niveau de compatibilité adapté aux montages industriels à connexions multiples. Son endurance minimale de 500 cycles d’insertion le rend approprié aux équipements nécessitant des branchements et débranchements répétés au cours de leur vie en service.
