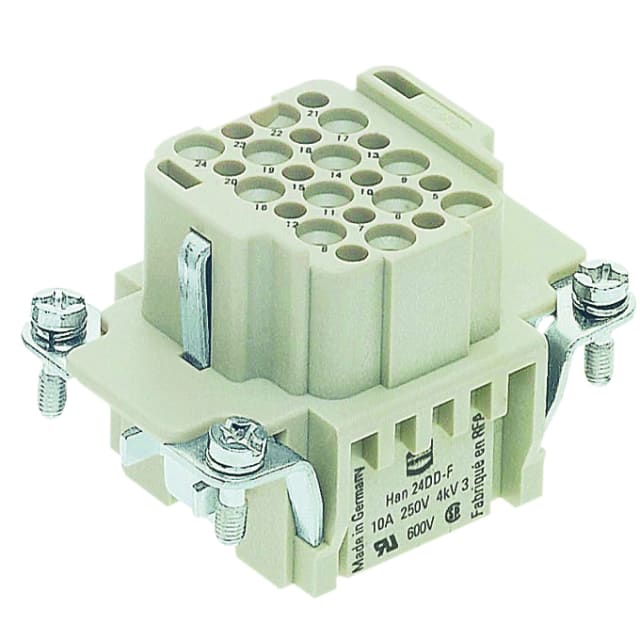

Insert femelle à sertir 24 contacts Han DD 09160243101

Insert femelle à sertir 24 contacts pour connecteurs industriels Han DD

Cet insert femelle à sertir 24 contacts Han DD est conçu pour les connecteurs industriels multipolaires de taille 6 B. Il s’adresse aux intégrateurs, câbleurs et mainteneurs qui recherchent une solution de connexion dense pour machines, armoires, sous-ensembles et interfaces d’équipements. Sa configuration 24 contacts permet de regrouper plusieurs liaisons de commande ou de signal dans un encombrement maîtrisé, tout en conservant un conducteur de protection intégré.

Raccordement par sertissage pour un câblage propre et maîtrisé

L’insert fonctionne avec un raccordement électrique par sertissage, particulièrement adapté aux montages techniques nécessitant une connexion nette et régulière. Cette exécution femelle à douille accepte des contacts de 1,6 mm et convient aux conducteurs de 0,14 à 2,5 mm² en fils fins, avec ou sans gaine, ainsi qu’aux conducteurs multifilaires dans la même plage. Ce format facilite la préparation de faisceaux organisés et le montage dans des ensembles où la compacité et la clarté de câblage sont essentielles.

24 pôles et conducteur de protection pour les applications de commande

Avec ses 24 pôles de puissance et la présence d’un conducteur de protection, cet insert répond aux besoins des connexions industrielles où plusieurs circuits doivent transiter par un seul connecteur. Il convient particulièrement aux liaisons entre machine et coffret, aux ensembles débrochables de maintenance, ainsi qu’aux équipements nécessitant des connexions répétées sans multiplier les points de raccordement. Le nombre minimal de 500 cycles d’insertion en fait un composant adapté aux opérations de branchement et débranchement dans le cadre de l’exploitation et de la maintenance.

Caractéristiques électriques adaptées aux environnements industriels

Ce modèle est donné pour un courant nominal de 10 A et une tension nominale de 250 V, avec une tension de choc assignée de 4 kV. Sa catégorie de surtension III et son degré de pollution 3 le destinent à des environnements techniques exigeants, typiques des applications industrielles et des ensembles de connexion pour machines. Ces caractéristiques en font un insert pertinent pour les circuits où la stabilité de l’interface de connexion et la bonne tenue électrique sont recherchées dans la durée d’usage.

Tenue thermique étendue et matière isolante classée UL 94 V-0

L’insert est prévu pour fonctionner dans une plage de température de -40 à +125 °C, aussi bien en température ambiante qu’en température de service. Cette amplitude permet son intégration dans des installations soumises au froid, à l’échauffement d’armoire ou à des variations thermiques importantes. La matière isolante bénéficie en outre d’un classement de combustibilité UL 94 V-0, un point important pour les ensembles techniques où le comportement du matériau participe au bon choix des composants.

Format compact pour embase et capot de taille 6 B

Avec des dimensions de 34 mm de largeur, 50,8 mm de hauteur et 36,1 mm de profondeur, cet insert femelle Han DD s’intègre dans les enveloppes compatibles de taille 6 B. Ce format est apprécié lorsqu’il faut combiner densité de contacts et encombrement raisonnable dans les connecteurs industriels rectangulaires. Il permet d’équiper des interfaces de machines ou de sous-ensembles avec une implantation claire, sans surdimensionner l’ensemble de connexion.

Un choix pertinent pour la maintenance, le câblage machine et les faisceaux techniques

Grâce à sa version femelle 24 contacts à sertir, cet insert convient aux réalisations de faisceaux sur mesure, aux remplacements en maintenance industrielle et aux montages neufs dans les architectures de connectique machine. Il s’intègre naturellement dans les applications où l’on souhaite identifier rapidement le bon insert, conserver une compatibilité avec les enveloppes Han DD de taille 6 B et obtenir une interface multipolaire pratique pour les circuits de commande, de signal ou d’interconnexion d’équipements.
