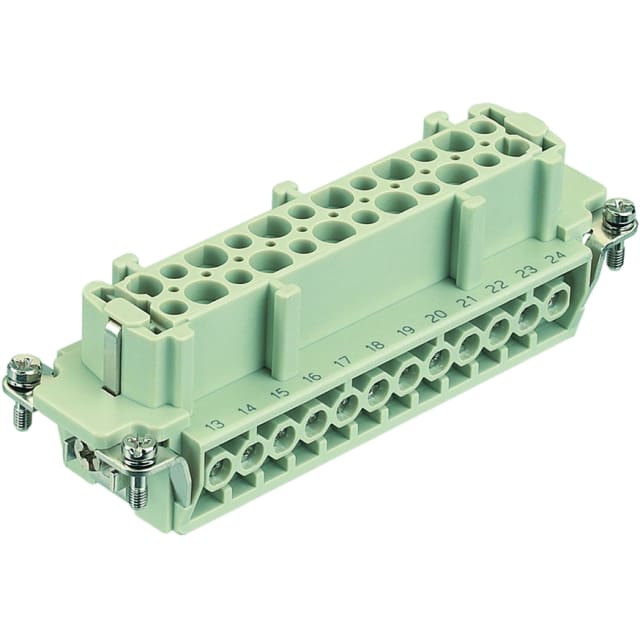

Insert femelle à vis 24 contacts taille 24B 09330242701

Insert femelle à vis 24 contacts taille 24B pour connecteur industriel

Cet insert femelle à vis 24 contacts taille 24B est conçu pour l’assemblage de connecteurs industriels rectangulaires destinés aux environnements de câblage machine et d’automatisme. Il s’intègre dans la famille Han E et répond aux besoins de raccordement multipolaire lorsque l’on recherche une connexion compacte, claire à repérer et adaptée aux circuits de puissance ou de commande regroupés dans un seul connecteur.

Configuration 24 contacts avec conducteur de protection

La configuration 24 contacts permet de raccorder un nombre important de liaisons dans un encombrement maîtrisé, ce qui facilite la réalisation de faisceaux organisés sur machines, armoires ou sous-ensembles industriels. La présence d’un conducteur de protection dédié apporte une réponse adaptée aux montages nécessitant une continuité de terre intégrée au connecteur. Cette architecture est particulièrement intéressante pour simplifier les opérations de connexion et de déconnexion lors de la maintenance.

Raccordement à vis pratique pour le câblage en atelier

Le raccordement électrique à vis convient très bien aux applications où l’on privilégie un montage lisible et direct, sans outillage de sertissage spécifique. Il accepte des sections de conducteurs courantes en environnement industriel, notamment de 0,75 à 2,5 mm² selon le type de fil. Ce principe de connexion permet de réaliser un câblage soigné, adapté aux opérations de montage, de remplacement ou de reprise sur site, avec une bonne maîtrise de chaque point de raccordement.

Caractéristiques électriques adaptées aux équipements industriels

Avec un courant assigné de 16 A et une tension nominale de 500 V, cet insert femelle 24B répond aux besoins de nombreuses liaisons électriques sur équipements industriels. Sa tension de choc de 6 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution cohérente pour des installations techniques exposées à des contraintes électriques réelles. Il convient ainsi aux ensembles où la tenue diélectrique et la séparation sûre des circuits constituent des critères importants.

Tenue thermique et matière isolante pour usage technique

L’insert est réalisé en thermoplastique de classe d’inflammabilité UL94 V0, avec une plage de température de service de -40 à +125 °C. Cette combinaison le destine aux environnements où les variations thermiques, la proximité d’équipements électrotechniques et les contraintes de fonctionnement imposent un composant conçu pour conserver ses performances dans la durée d’exploitation. Le coloris gris galet facilite également l’identification visuelle dans les ensembles de connectique industrielle.

Contacts femelles argentés pour connexions répétées

Les contacts femelles en alliage de cuivre avec surface argentée sont adaptés aux applications nécessitant une bonne continuité électrique et des opérations d’accouplement répétées. L’insert est prévu pour au moins 500 cycles d’insertion, ce qui le rend pertinent pour les équipements démontables, les liaisons de machines, les modules interchangeables ou les installations devant être déconnectées lors des interventions de maintenance.

Format 24B pour intégration dans les enveloppes compatibles

Son format taille 24B permet l’intégration dans les capots et embases compatibles de cette dimension. Avec des dimensions d’environ 27 mm de largeur, 35 mm de hauteur et 111 mm de profondeur, il s’adresse aux montages où l’espace disponible doit être anticipé avec précision. Ce gabarit est utile pour concevoir ou remplacer un ensemble de connectique industrielle sans approximation, notamment dans les coffrets, interfaces machine et raccordements multipoints.

Un choix pertinent pour maintenance, retrofit et câblage machine

Ce type d’insert femelle à vis 24 contacts convient aussi bien à la réalisation d’ensembles neufs qu’au remplacement d’un insert existant dans une installation industrielle. Il répond aux attentes des tableautiers, câbleurs, intégrateurs et services de maintenance qui recherchent un insert 24B clairement défini, simple à câbler, compatible avec les usages intensifs de la connectique machine et capable de regrouper efficacement plusieurs conducteurs dans un seul point de connexion robuste.
