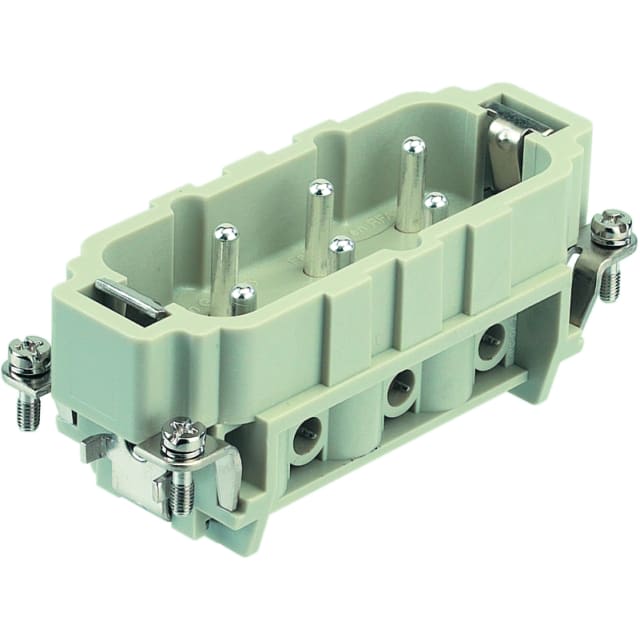

Insert mâle 6 pôles à vis 35A taille 16B 09310062601

Insert mâle 6 pôles à vis 35A taille 16B pour connecteur industriel

Cet insert mâle 6 pôles à vis 35A en taille 16B est conçu pour l’équipement de connecteurs industriels destinés aux liaisons de puissance. Sa configuration 6 pôles avec conducteur de protection permet de réaliser un raccordement clair et structuré dans les ensembles de connectique machine, tout en conservant un format compatible avec les enveloppes de taille 16B. Il convient particulièrement aux installations où l’on recherche une connexion démontable, robuste dans son usage et adaptée aux environnements techniques exigeants.

Configuration 6 pôles + terre pour circuits de puissance

Avec ses 6 contacts de puissance et son conducteur de protection, cet insert répond aux besoins de câblage des équipements industriels, armoires, machines et sous-ensembles électromécaniques. Son courant assigné de 35 A et sa tension de dimensionnement élevée permettent de l’intégrer dans des applications de raccordement de puissance où la tenue électrique et la continuité de contact sont des critères essentiels. La technologie de contact à goupille en version mâle facilite l’association avec l’insert complémentaire correspondant.

Raccordement à vis pratique pour sections jusqu’à 6 mm²

Le raccordement électrique à vis est adapté aux opérations de câblage en atelier, en maintenance ou lors d’intégrations sur site. Cet insert accepte des conducteurs multifilaires ou à brins fins de 1,5 à 6 mm², ce qui apporte une bonne souplesse de mise en œuvre selon la section réellement nécessaire dans l’installation. Ce type de connexion reste pertinent lorsque l’on souhaite un serrage mécanique direct et une lecture simple du câblage lors des interventions.

Bon comportement en ambiance industrielle

Conçu pour fonctionner entre -40 et +125 °C, cet insert peut être utilisé dans des environnements soumis à des variations thermiques importantes. Son degré de pollution 3 et sa tension de choc de mesure de 6 kV le destinent à des contextes industriels où les contraintes d’exploitation imposent une isolation adaptée. La présence d’un grillage de protection participe également à une manipulation plus sûre au niveau des zones de contact.

Matériaux adaptés à l’usage en connectique lourde

L’insert est réalisé en thermoplastique de classe de combustibilité UL 94 V-0, avec une exécution annoncée en polycarbonate dans la description de référence. Les contacts en alliage de cuivre avec surface argentée sont pensés pour favoriser un transfert de courant adapté aux usages de puissance et aux connexions répétées. Cet ensemble de matériaux est cohérent avec les contraintes classiques de la connectique industrielle enfichable utilisée sur machines et équipements de production.

Format 16B pour intégration dans les connecteurs industriels correspondants

La taille 16B en fait un choix adapté aux montages standards de connecteurs industriels de même format. Ce positionnement est intéressant pour les intégrateurs et les services maintenance qui doivent remplacer un insert existant sans modifier toute l’interface de connexion. Le format, la disposition des contacts et la version mâle à vis permettent d’identifier rapidement le bon composant dans une architecture de connecteur rectangulaire de puissance.

Solution pertinente pour maintenance, retrofit et câblage machine

Grâce à sa durabilité minimale de 500 cycles d’insertion, cet insert convient aussi bien aux installations fixes qu’aux applications nécessitant des déconnexions périodiques. Il est particulièrement indiqué pour le câblage de machines, les coffrets industriels, les lignes de production, les ensembles mobiles raccordés par connecteur et les opérations de remplacement à l’identique. Pour l’acheteur professionnel, c’est un composant technique précis, pensé pour assurer un raccordement de puissance enfichable en 6 pôles dans un encombrement 16B maîtrisé.
