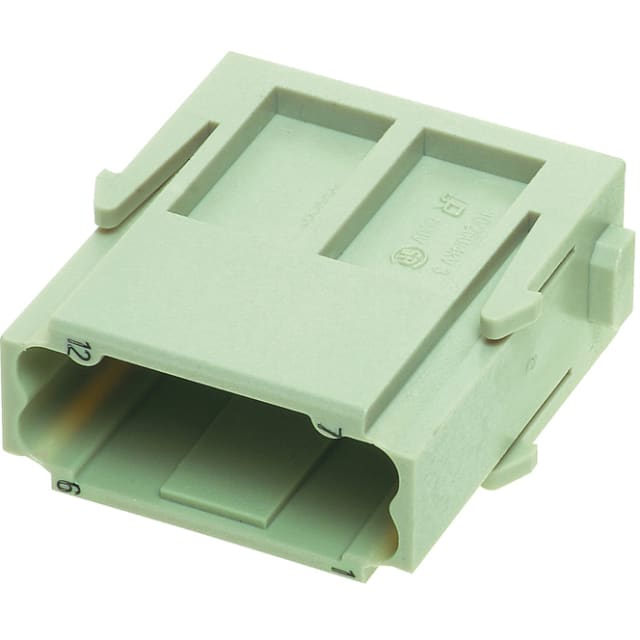

Module connecteur Han DD mâle 12 contacts 09140123001

Module mâle 12 contacts pour connecteur industriel modulaire

Ce module connecteur Han DD mâle 12 contacts est conçu pour l’intégration dans les interfaces de connexion industrielles modulaires de la gamme Han-Modular. Son format en module individuel permet de constituer un connecteur adapté aux besoins de la machine, tout en conservant une implantation compacte pour le transport de signaux et de liaisons électriques jusqu’à 10 A.

Configuration 12 pôles pour le câblage de signaux et commandes

Avec ses 12 contacts de type goupille, ce module répond aux applications nécessitant plusieurs voies dans un encombrement limité. Il convient particulièrement aux armoires, sous-ensembles machine, automatismes, interfaces de commande et liaisons internes d’équipements industriels où la densité de connexion est un critère important.

Raccordement à sertir pour une intégration propre et maîtrisée

Le raccordement électrique s’effectue par sertissage, une solution adaptée aux montages nécessitant une connexion nette et régulière sur conducteurs souples ou multibrins. Le module accepte des sections de 0,14 à 2,5 mm², ce qui facilite la compatibilité avec de nombreux câbles de commande et de signalisation utilisés en environnement industriel. Les contacts sont à commander séparément, ce qui permet d’adapter précisément l’assemblage au conducteur retenu.

Caractéristiques électriques adaptées aux équipements industriels

Ce module Han DD est prévu pour un courant nominal de 10 A et une tension nominale de 250 V, avec une tension de choc assignée de 4 kV et un degré de pollution 3. Ces caractéristiques en font une solution cohérente pour des ensembles de connexion exposés à des conditions d’exploitation techniques exigeantes, notamment dans les coffrets, machines et équipements de production.

Insert thermoplastique résistant aux contraintes de service

L’insert du connecteur est réalisé en matériau thermoplastique avec un classement d’inflammabilité UL 94 V-0. Il est conçu pour fonctionner sur une plage de température de -40 à +125 °C, ce qui permet son emploi dans des installations soumises à des variations thermiques marquées. Cette plage de service apporte une bonne souplesse d’intégration dans de nombreux environnements industriels.

Intégration dans les connecteurs rectangulaires Han-Modular

Ce module s’insère dans les cadres modulaires compatibles de la famille Han-Modular afin de composer un connecteur sur mesure selon l’application. Il constitue une solution intéressante lorsqu’il faut combiner plusieurs technologies de connexion dans un même boîtier, par exemple puissance, signaux et autres interfaces techniques. Son exécution mâle 12 contacts permet d’identifier clairement la configuration nécessaire au moment de la maintenance ou de la préparation de faisceaux.

Choix pertinent pour la maintenance et l’évolution d’installations

Pour les intégrateurs, tableautiers et services de maintenance, ce module 12 contacts permet de remplacer ou de compléter une configuration existante sans repartir sur un connecteur monobloc. Il aide à structurer des liaisons plus lisibles, à optimiser l’occupation dans le connecteur et à conserver une architecture modulaire pratique lors des extensions, adaptations de machine ou remises en état d’ensembles industriels.
