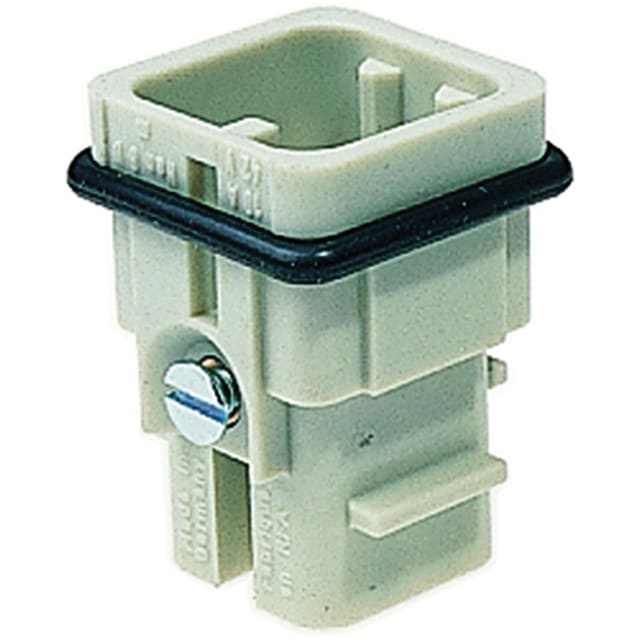

Insert mâle à sertir 8 contacts 10A 09360083001

Insert mâle à sertir 8 contacts 10A pour connecteur industriel compact

Cet insert mâle à sertir 8 contacts 10A est conçu pour l’intégration dans des connecteurs industriels compacts de taille 3 A. Il permet de réaliser une interface de raccordement claire et dense pour les équipements, sous-ensembles de machine et liaisons de commande nécessitant plusieurs voies dans un encombrement réduit. Sa configuration en 8 pôles avec contacts mâles de type goupille convient aux montages où la compacité, la bonne tenue mécanique de l’ensemble et la simplicité de repérage des circuits sont recherchées.

Raccordement à sertir pour un câblage propre et maîtrisé

Le raccordement électrique par sertissage est particulièrement adapté aux applications industrielles qui demandent une connexion nette, régulière et adaptée aux opérations de câblage en série comme en maintenance. Cet insert accepte des conducteurs de 0,14 à 2,5 mm², ce qui couvre de nombreux besoins en câblage de signaux, de commandes et d’alimentations de faible tension. Les contacts étant à commander séparément, l’utilisateur peut sélectionner la solution de sertissage appropriée selon la section de conducteur et la configuration du faisceau.

Format 8 pôles 10 A pour circuits de commande et connexions machine

Avec ses 8 contacts de puissance et son courant assigné de 10 A, cet insert répond aux besoins de raccordement des circuits multipolaires sur machine, armoire ou équipement industriel. Sa tension assignée de 50 V le destine aux applications compatibles avec ce niveau de service, tout en offrant une implantation rationnelle lorsque plusieurs liaisons doivent être regroupées dans un seul connecteur. Le diamètre de contact enfichable de 1,6 mm participe à une architecture adaptée aux inserts multipolaires compacts.

Conçu pour les environnements industriels avec large plage thermique

Cet insert fonctionne dans une plage de température de service de -40 à +125 °C, ce qui permet son utilisation dans des environnements techniques exposés aux variations thermiques. Sa catégorie de surtension III et son degré de pollution 3 correspondent à un usage sur des installations industrielles où les contraintes d’environnement et d’exploitation imposent un matériel adapté aux conditions de terrain. Le nombre minimal de 500 cycles d’insertion en fait une solution pertinente pour les ensembles nécessitant des déconnexions et reconnexions au cours de la vie de l’installation.

Corps isolant thermoplastique compact pour intégration en connectique industrielle

L’insert est réalisé en matériau thermoplastique avec un corps isolant de teinte gris galet, dans un format compact de 21 mm de largeur, 21 mm de hauteur et 31,7 mm de profondeur. Ce gabarit facilite l’intégration dans des connecteurs industriels compacts lorsqu’il faut concilier faible encombrement et présence de plusieurs contacts. L’absence de conducteur de protection intégré et de grillage de protection oriente ce modèle vers les configurations où la répartition des fonctions est définie directement par l’architecture du connecteur et de l’installation.

Solution adaptée aux montages de machines, coffrets et ensembles industriels

Dans une application de connectique machine, cet insert mâle à sertir 8 contacts apporte une réponse précise pour les liaisons internes ou débrochables entre coffrets, sous-ensembles, capots de protection, modules de commande ou équipements périphériques. Il convient particulièrement lorsque l’on souhaite centraliser plusieurs conducteurs dans un connecteur industriel unique afin de simplifier le montage, le remplacement d’un sous-ensemble ou les opérations de maintenance sans multiplier les points de connexion.

Un choix précis pour éviter les erreurs de variante au moment du câblage

Pour un achat de connectique industrielle, ce type d’insert se distingue par des critères déterminants : exécution mâle, raccordement à sertir, 8 contacts, calibre 10 A, taille 3 A et plage de section 0,14 à 2,5 mm². Ces éléments sont essentiels pour sélectionner la bonne pièce au sein d’un ensemble de connecteurs industriels et assurer la compatibilité avec le boîtier, les contacts à sertir et l’usage prévu. C’est une solution particulièrement pertinente pour les professionnels qui recherchent un insert compact, lisible et adapté aux câblages techniques en environnement industriel.
