Câble électrique H07RN-F 5G70 réf. 38102227/1

Câble électrique H07RN-F 5G70 pour alimentation mobile et usage intensif

Le câble électrique H07RN-F 5G70 est conçu pour les installations de puissance qui demandent une forte section, une bonne souplesse de mise en œuvre et une gaine adaptée aux environnements techniques exigeants. Sa construction en 5 conducteurs de 70 mm² avec conducteur de protection intégré en fait une solution pertinente pour l’alimentation d’équipements triphasés, de machines, d’armoires, de groupes mobiles ou d’installations provisoires nécessitant une distribution robuste en basse tension.

Configuration 5 conducteurs avec terre intégrée pour les circuits triphasés

Cette version 5G70 comprend cinq conducteurs, dont un conducteur de protection, pour répondre aux besoins des alimentations triphasées avec terre. Cette configuration facilite le raccordement d’équipements importants tout en simplifiant l’identification des âmes grâce au repérage par couleurs. Pour l’installateur, cela permet de sécuriser le câblage, de gagner en lisibilité au moment du raccordement et de choisir plus sereinement la bonne section sur des applications à forte intensité.

Section 70 mm² et tension assignée 450/750 V pour les besoins de puissance

Avec une section nominale de 70 mm² par conducteur et une tension assignée U0/U de 450/750 V, ce câble H07RN-F s’adresse aux liaisons de puissance qui exigent un passage d’énergie important. Ce format est particulièrement adapté lorsque la priorité est de limiter les contraintes sur l’alimentation des équipements tout en conservant un câble souple. Il constitue un choix cohérent pour les installations techniques où la capacité de transport et la tenue mécanique du câble sont déterminantes.

Gaine caoutchouc H07RN-F pensée pour les contraintes de terrain

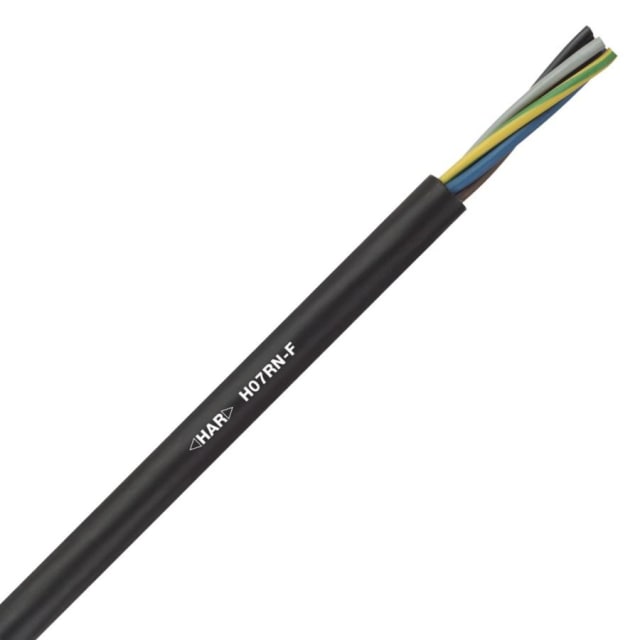

La désignation H07RN-F renvoie à un câble souple à isolation et gaine caoutchouc, couramment retenu pour des usages industriels, de chantier ou d’alimentation d’appareils mobiles. La gaine noire visible sur le câble contribue à une bonne protection de l’ensemble et convient aux contextes où le câble peut être manipulé, déplacé ou installé dans des conditions moins favorables qu’un simple cheminement fixe en intérieur. C’est une solution appréciée lorsqu’il faut concilier puissance, flexibilité d’usage et enveloppe extérieure adaptée à un usage technique.

Souplesse de pose maîtrisée malgré un diamètre extérieur important

Ce câble présente un diamètre extérieur pouvant atteindre 60 mm, avec un minimum annoncé à 47,5 mm selon les tolérances de fabrication. Malgré ce gabarit conséquent lié à sa forte section, il reste exploitable dans des configurations où une certaine flexibilité est nécessaire. Le rayon de courbure minimal admissible est de 360 mm en utilisation flexible ou en mouvement, et de 240 mm en pose stationnaire ou fixe. Ces valeurs sont essentielles pour préparer correctement le passage du câble, préserver sa tenue dans le temps et éviter des contraintes excessives lors de l’installation.

Poids linéaire à anticiper pour la manutention et le dimensionnement

Avec un poids de 6449 kg/km, ce câble de puissance demande une anticipation sérieuse lors du transport, du déroulage et de la pose. Cette donnée est utile pour organiser la manutention sur chantier, choisir les supports adaptés, estimer les efforts mécaniques sur les cheminements et préparer les opérations de tirage. Sur les longues distances, tenir compte de ce poids permet également d’optimiser les conditions de mise en œuvre et de mieux planifier les moyens nécessaires.

Un câble souple de forte section adapté aux installations techniques exigeantes

Le H07RN-F 5G70 répond aux besoins des professionnels qui recherchent un câble souple de forte puissance pour raccorder des équipements lourds ou des installations temporaires et permanentes. Son architecture 5 conducteurs avec terre, sa section élevée, sa tension assignée 450/750 V et ses données précises de courbure en font un produit particulièrement adapté aux contextes où le choix du câble ne laisse pas de place à l’approximation. Pour une boutique spécialisée en matériel électrique, c’est une référence pertinente dès qu’il faut allier alimentation triphasée, forte capacité de passage et contraintes réelles de terrain.
