LAPP CABLE

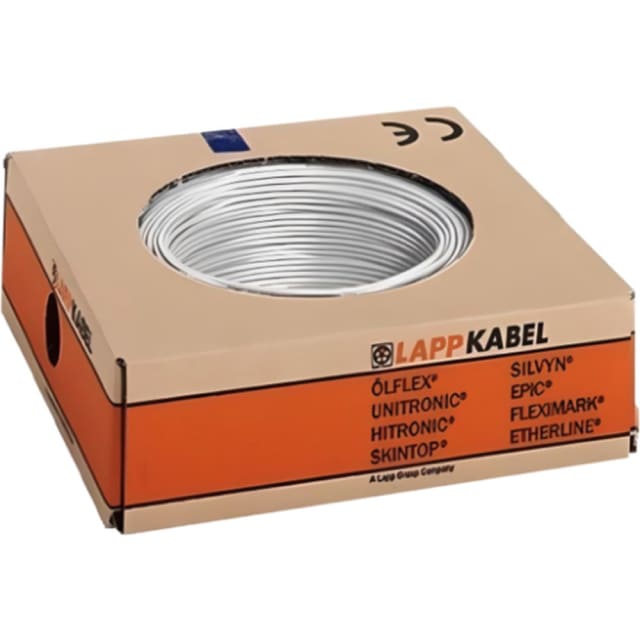

Fil électrique souple H05V-K PVC blanc 0,75 mm² 4510052

Marque : LAPP CABLE Série : H05V-K EAN : 4044774699516 SKU : 3912855 Réf. fabricant : 4510052/100

Fil électrique souple H05V-K en cuivre PVC blanc, section 0,75 mm², tension 300/500 V, bobine de 100 m. Conducteur classe 5, retardateur de flamme, adapté aux câblages et raccordements électriques.

32.18

Par 100 mètres

200 en stock

200 en stock

Quantité Prix Remise
0-2 32.18 0%
3-5 31.54 2%
6-10 31.21 3%
11+ 30.89 4%

Fil électrique souple H05V-K blanc 0,75 mm² pour câblage précis

Ce fil électrique souple H05V-K en coloris blanc est conçu pour les applications de câblage où la maniabilité et la lisibilité du repérage sont importantes. Sa section de 0,75 mm² convient aux montages nécessitant un conducteur monobrin souple à âme cuivre nue, avec isolation PVC. Dans un coffret, une armoire, un appareil ou un passage en conduit, il facilite un cheminement net et une mise en œuvre plus confortable qu’un fil rigide.

Âme cuivre souple classe 5 pour un passage plus facile

Sa construction en cuivre souple classe 5 permet de réaliser des raccordements plus simples dans les espaces réduits ou sur des parcours comportant plusieurs changements de direction. Avec un diamètre d’âme de 0,98 mm et un diamètre extérieur d’environ 2,7 mm, ce fil reste compact tout en conservant une bonne souplesse de pose. Le rayon de courbure minimal de 4 fois le diamètre aide à obtenir une installation plus propre dans les goulottes, gaines et enveloppes techniques.

Isolation PVC blanche adaptée aux usages courants en équipement

L’isolation en PVC blanc répond aux besoins courants de câblage interne et de repérage par couleur. Le blanc est particulièrement utile lorsque l’identification visuelle du conducteur doit rester rapide au moment du montage, de la maintenance ou d’une extension d’installation. Cette gaine convient aux usages habituels du fil H05V-K en pose protégée, notamment dans les équipements électriques, tableaux, appareils, modules et liaisons internes.

Tension nominale 300/500 V pour de nombreuses liaisons internes

Ce fil souple H05V-K est prévu pour une tension nominale Uo/U de 300/500 V. Ce niveau le rend adapté à de nombreuses liaisons internes en matériel électrique et en câblage d’équipements, dès lors que le choix du conducteur correspond bien aux contraintes du montage. Sa température maximale admissible au conducteur de 70 °C s’intègre aux usages classiques des fils PVC en environnement électrique protégé.

Comportement au feu et classification utiles au choix du câble

Ce modèle est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Ces indications sont utiles pour sélectionner un fil conforme aux exigences techniques du chantier ou de l’équipement. Il est en revanche important de noter qu’il ne s’agit pas d’un fil sans halogène et qu’il n’est pas annoncé comme faible dégagement de fumée. Pour les projets où ces critères sont déterminants, il convient donc de vérifier la compatibilité avec le cahier des charges avant commande.

Format 100 m pratique pour atelier, maintenance et chantiers

Livré en longueur de 100 mètres, ce fil électrique souple blanc permet de couvrir un large éventail de besoins en atelier, en maintenance ou sur chantier, tout en conservant une bonne continuité de teinte et de section sur l’ensemble du tirage. Ce conditionnement est intéressant pour les installateurs et câbleurs qui recherchent une longueur exploitable pour des séries de raccordements, des préparations de tableaux ou des interventions répétées.

Un choix pertinent pour armoires, appareils et passage en conduits

Grâce à sa souplesse, à sa section 0,75 mm² et à son isolation PVC, ce fil H05V-K blanc trouve naturellement sa place dans le câblage interne des armoires électriques, appareils, commandes, modules électroniques et passages en conduits ou tubes de protection. Il constitue une solution adaptée lorsque l’on recherche un fil souple facile à travailler, discret visuellement et cohérent avec des montages nécessitant un conducteur blanc bien identifiable.

Documentation PDF

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Classe de construction de l'âmeClasse 5 = souple
Section nominale du conducteur0.75 mm²
Diamètre de l'âme0.98 mm
Taille AWG20
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurcouleur
Couleur du conducteurblanc
classe de réaction au feu selon EN 13501-6Eca
classe de production de fumée selon EN 13501-6sans
classe de gouttelettes/particules enflammées selon EN 13501-6sans
classe de production d'acide selon EN 13501-7sans
Tension nominale U500 V
Tension nominale Uo300 V
Poids12 kg/km
Diamètre extérieur approx.2.7 mm
Rayon de courbure min. (x * diamètre)4
Longueur rouleau/bobine100 m
sans halogène selon IEC 60754-1non
Sans halogène selon IEC 60754-2non
sans halogène selon IEC 60754-3non
Résistant à l'huile selon EN 60811-404non
Résistant au froid selon EN 60811-504+505+506non
Température max. admissible du conducteur70 °C
retardateur de flamme selon IEC 60332-1-2oui
retardateur de flamme selon IEC 60332-3-21 (Cat A F/R)non
retardateur de flamme selon IEC 60332-3-22 (Cat A)non
retardateur de flamme selon IEC 60332-3-23 (Cat B)non
retardateur de flamme selon IEC 60332-3-24 (Cat C)non
retardateur de flamme selon IEC 60332-3-25 (Cat D)non
Faible dégagement de fumée selon IEC 61034-2non

Produits de la même série que le produit consulté

Ce fil H05V-K 0,75 mm² convient-il pour le câblage d’un tableau électrique ?

Oui, ce type de fil souple sert couramment au câblage interne des armoires et tableaux électriques, ainsi qu’aux montages fixes protégés. Il s’agit d’un conducteur unipolaire harmonisé H05V-K, en cuivre souple, avec isolation PVC et conditionnement en couronne de 100 m.

Peut-on le plier facilement dans un coffret ou un appareil ?

Oui. Sa classe de construction 5 indique un conducteur souple, donc plus facile à guider et à raccorder dans un coffret, un bornier ou un appareil. Le rayon de courbure minimal annoncé est de 4 fois le diamètre extérieur.

Faut-il le dénuder avant de le raccorder ?

Oui, comme tout fil électrique de ce type, il faut dénuder l’extrémité avant le raccordement. Il est conseillé de respecter la longueur de dénudage adaptée au bornier ou au composant utilisé, sans endommager les brins de cuivre.

Ce fil est-il adapté à une pose en milieu humide ou en extérieur ?

Non, ce n’est pas son usage principal. Le H05V-K est destiné à une pose fixe et protégée, par exemple dans une gaine, un coffret ou un appareil. Pour l’extérieur ou les environnements exposés, il faut vérifier qu’un câble plus adapté est requis.

Le fil est-il résistant à la flamme ?

Oui, il est indiqué comme retardateur de flamme selon IEC 60332-1-2. En revanche, il n’est pas annoncé comme faible dégagement de fumée ni comme halogène-free.

Quelle longueur contient la bobine ?

La longueur de la bobine est de 100 m. C’est un format pratique pour les travaux de câblage répétitifs, le repérage des conducteurs et les petites séries de montage.
