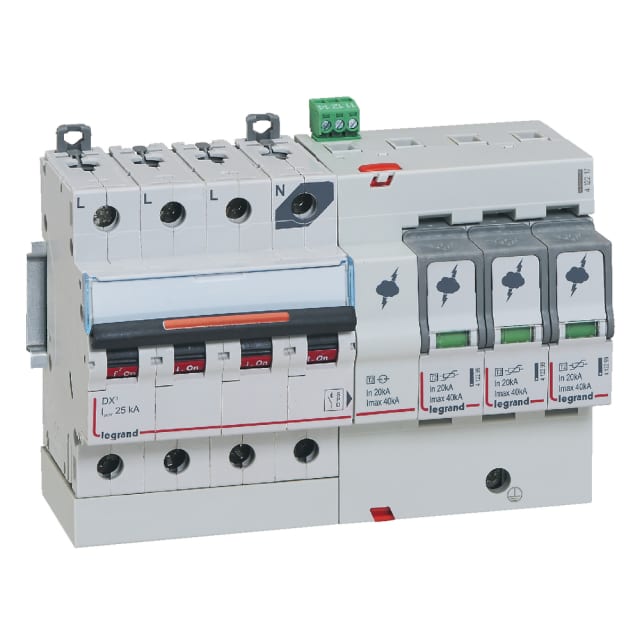

Parafoudre type 2 3P+N pour la protection des tableaux en 400 V

Ce parafoudre protégé 3P+N type 2 est conçu pour limiter les surtensions transitoires au sein d’une installation alimentée en 230/400 V~. Il s’intègre directement dans le tableau électrique et convient particulièrement à la protection d’un tableau divisionnaire ou d’un ensemble de circuits exposés aux surtensions d’origine atmosphérique ou de manœuvre. Sa configuration 3P+N permet une protection adaptée aux réseaux triphasés avec neutre.

Version protégée avec fusible intégré pour un câblage plus direct

Ce modèle se distingue par sa conception protégée avec fusible intégré, ce qui simplifie l’intégration dans l’enveloppe de distribution et évite d’ajouter un dispositif de protection séparé pour le parafoudre. Ce principe apporte une solution compacte et lisible dans le tableau, tout en facilitant l’organisation du câblage. Son format en 8 modules permet d’anticiper précisément l’encombrement sur rail DIN 35 mm.

Capacité de décharge adaptée à la protection contre les surtensions transitoires

Ce parafoudre 20 kA type 2 est prévu pour écouler les surtensions transitoires vers la terre afin de réduire leur impact sur les équipements raccordés. Il présente une tension permanente admissible de 320 V AC et un niveau de protection global de 2,5 kV, avec un niveau de protection L-N de 1,4 kV et N-PE de 1,2 kV. Ces caractéristiques en font une solution pertinente pour préserver les circuits terminaux et les appareils sensibles installés en aval.

Compatibilité avec plusieurs schémas de liaison à la terre

Ce modèle est compatible avec les réseaux TN, TN-C, TN-S, TN-C-S et TT, ce qui facilite son choix dans de nombreux tableaux triphasés. Il n’est pas destiné aux réseaux IT ni aux configurations courant continu. Cette polyvalence côté réseaux permet de l’utiliser sur des installations tertiaires ou résidentielles triphasées lorsque le neutre est présent et que l’on recherche une protection de type 2 au tableau.

Signalisation visuelle et contact de télésignalisation intégrés

Le parafoudre dispose d’une signalisation optique directement sur l’appareil pour contrôler rapidement son état en façade. Il intègre également un contact de télésignalisation, utile pour le report d’information vers un système de supervision, une GTB ou un dispositif d’alarme technique. Cette double lecture, locale et à distance, aide à suivre l’état de protection du tableau sans démontage ni contrôle complexe.

Installation en tableau facilitée par son format et ses capacités de raccordement

Prévu pour un montage sur rail DIN 35 mm, ce parafoudre s’intègre dans les coffrets et armoires électriques standards. Il accepte jusqu’à 25 mm² en conducteur souple et jusqu’à 35 mm² en conducteur rigide, ce qui permet un raccordement cohérent avec de nombreuses distributions triphasées. Sa conception compacte en 8 modules aide à conserver une implantation propre dans le tableau, y compris lorsque l’espace disponible est mesuré.

Un choix pertinent pour protéger les équipements en aval

Installé au bon emplacement dans le tableau, ce parafoudre 3P+N type 2 participe à la limitation des surtensions susceptibles d’endommager l’alimentation des équipements techniques, automatismes, électroniques embarquées, appareillages de commande ou matériels sensibles. Son indice de protection IP20 le destine à une intégration en enveloppe, dans un environnement de tableau électrique correctement configuré. C’est une solution technique adaptée lorsqu’il faut combiner protection contre les surtensions, compacité et intégration fonctionnelle dans une distribution triphasée.
