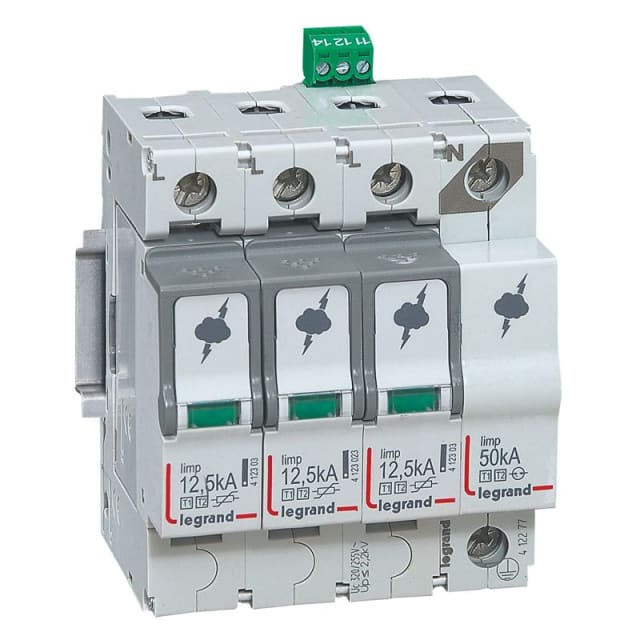

Parafoudre modulaire type 1+2 3P+N 12,5kA 412277

Parafoudre modulaire type 1+2 3P+N pour protection en tête d’installation

Ce parafoudre modulaire type 1+2 3P+N est conçu pour la protection générale du tableau principal contre les surtensions transitoires et les courants de foudre. Sa configuration 4 pôles avec neutre dédié permet une intégration adaptée aux réseaux triphasés avec neutre, dans une logique de protection en amont des équipements du bâtiment. Son format modulaire en 4 modules facilite l’implantation dans un coffret sur rail DIN 35 mm, tout en conservant une lecture claire des pôles en façade.

Association type 1 + type 2 pour écouler les surtensions fortes et répétées

L’association des classes d’essai type 1 et type 2 permet à cet appareil de traiter à la fois les effets d’un courant de foudre et les surtensions induites plus courantes sur le réseau. Le courant d’impact annoncé à 12,5 kA par pôle répond aux besoins d’une protection de tête, tandis que le courant nominal de décharge de 25 kA en onde 8/20 renforce sa capacité à écouler les surtensions transitoires sans encombrer inutilement le tableau. C’est un choix cohérent lorsque l’on recherche une protection modulaire sérieuse pour un tableau triphasé avec neutre.

Protection adaptée aux réseaux triphasés TT, TN, TN-C et TN-C-S

Ce modèle est prévu pour une tension nominale AC de 400 V, avec une tension permanente maximale de 320 V. Il convient aux schémas de réseau TT, TN, TN-C et TN-C-S, ce qui le rend pertinent pour de nombreuses architectures d’installation en triphasé. En revanche, il n’est pas destiné aux réseaux IT. Cette compatibilité ciblée permet de sélectionner un parafoudre réellement adapté à la structure du réseau, sans confusion avec d’autres variantes destinées à des usages différents.

Niveaux de protection étudiés pour limiter la contrainte sur les équipements

Le niveau de protection global de 1,5 kV, complété par un niveau de protection L-N de 2,2 kV et N-PE de 1,5 kV, aide à contenir la surtension résiduelle transmise vers l’installation. Concrètement, cela permet de mieux préserver les matériels sensibles alimentés en aval, qu’il s’agisse d’automatismes, d’appareillages électroniques, d’équipements de gestion technique ou d’éléments de distribution. Ce positionnement technique en fait un parafoudre modulaire pertinent pour les tableaux où la maîtrise de la surtension résiduelle compte autant que la capacité d’écoulement.

Format 4 modules avec montage rapide sur rail DIN

Grâce à son montage sur rail DIN 35 mm et à son encombrement limité à 4 décharges partielles sur 4 modules, ce parafoudre s’intègre facilement dans les tableaux modulaires. Cette compacité simplifie la conception d’un tableau triphasé protégé sans mobiliser un volume excessif. Les bornes acceptent jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur flexible, ce qui laisse une bonne latitude de raccordement selon la section retenue dans le tableau.

Signalisation visuelle en face avant et contact de télésignalisation

La signalisation optique en façade permet un contrôle visuel rapide de l’état du parafoudre lors des opérations de vérification. En complément, la présence d’un contact de télécommunication autorise une remontée d’information à distance, utile dans les installations supervisées ou les tableaux techniques nécessitant un report d’état. Cette double lecture, locale et déportée, apporte un vrai confort d’exploitation pour le suivi de la protection.

Un choix pertinent pour tableau principal triphasé avec neutre

Ce parafoudre modulaire 3P+N de la série Lexic répond à un besoin précis : protéger efficacement un tableau principal triphasé contre les surtensions en combinant compacité, capacité d’écoulement et compatibilité réseau bien définie. Son indice de protection IP20 le destine à une intégration à l’intérieur d’un coffret ou d’une armoire. Pour les professionnels comme pour les installations techniques exigeant une protection claire et bien dimensionnée, il constitue une solution adaptée en tête de distribution.
