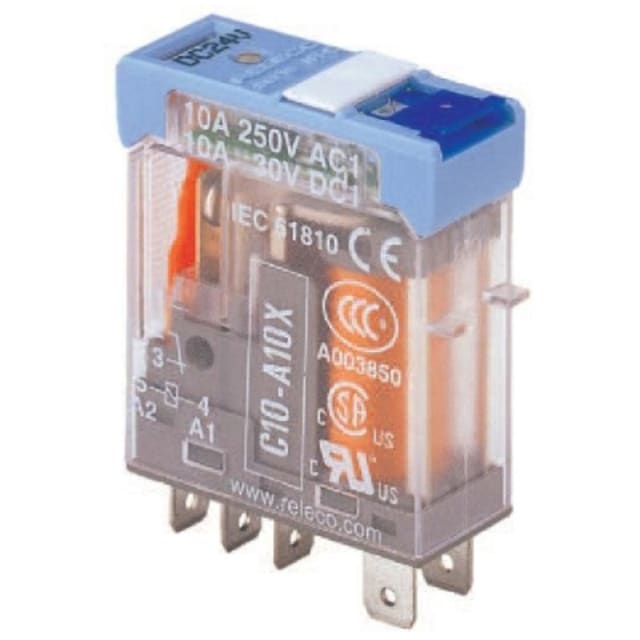

Relais 1 inverseur 24 Vcc avec LED et diode C10-A10FX/DC24V

Relais 1 inverseur 24 Vcc pour commande et interface de circuits

Ce relais 1 inverseur 24 Vcc est conçu pour assurer l’interface entre une commande basse tension continue et un circuit de commutation. Son format sur socle en fait une solution adaptée aux armoires, coffrets et ensembles de distribution où l’on recherche une commande nette, lisible et simple à intégrer. Il convient particulièrement aux fonctions de report d’état, de découplage de commande ou de pilotage d’organes auxiliaires dans les tableaux électriques.

Commande en courant continu avec plage de fonctionnement adaptée

La bobine fonctionne en 24 Vcc avec une plage de tension de commande comprise entre 19,5 et 26,4 Vcc. Cette tolérance permet une utilisation cohérente dans les circuits de commande en courant continu où la tension peut varier légèrement selon l’alimentation ou l’environnement d’installation. Ce point est utile pour maintenir une commande compatible avec les automatismes, interfaces et auxiliaires alimentés en 24 V continu.

Contact 1 inverseur pour des fonctions de basculement simples

Avec son contact 1 inverseur, ce relais permet de gérer un basculement entre un état repos et un état travail dans de nombreuses applications de commande. Cette configuration est appréciée pour les besoins de signalisation, de sélection de circuit, de report d’information ou de coupure/établissement d’un circuit auxiliaire. Elle offre une solution claire lorsque l’on souhaite une logique de commutation simple sans multiplier les composants.

LED intégrée pour visualisation immédiate de l’état de commande

L’indication LED intégrée permet de visualiser rapidement la présence de la commande sur la bobine. Dans un tableau ou un coffret, cette lecture directe facilite les contrôles de mise en service, le repérage d’un ordre actif et le diagnostic de premier niveau. C’est un avantage concret pour gagner du temps lors des vérifications et mieux suivre le comportement du relais dans une chaîne de commande.

Diode de protection intégrée pour les circuits de commande DC

La présence d’une diode de protection intégrée est particulièrement utile sur les circuits en courant continu. Elle contribue à limiter les effets liés à la surtension de coupure de la bobine et s’intègre logiquement dans les montages de commande où l’on souhaite protéger les éléments associés, comme certaines sorties électroniques, interfaces ou modules de pilotage. Pour une intégration propre, il est important de respecter la polarité du circuit de commande.

Montage sur socle avec raccordement par cosses Faston

Prévu pour un montage sur socle, ce relais s’intègre dans les ensembles où l’on recherche une implantation ordonnée et un remplacement pratique. Son raccordement par cosses Faston convient aux câblages nécessitant une connexion rapide et nette. Cette configuration est intéressante dans les armoires techniques, les coffrets de commande et les applications de maintenance où la simplicité d’accès au relais fait partie des critères de choix.

Commande manuelle utile pour test, contrôle et maintenance

Ce modèle dispose également d’une commande manuelle, un atout appréciable lors des opérations de test, de contrôle fonctionnel ou de maintenance. Elle permet d’actionner le relais sans dépendre immédiatement de la commande électrique, ce qui facilite les vérifications de câblage, la validation d’un circuit aval ou les interventions ponctuelles sur une installation. Dans un environnement technique, cette fonction apporte un réel confort d’exploitation.

Un relais adapté aux tableaux électriques et circuits auxiliaires

Grâce à sa commande 24 Vcc, à son contact inverseur, à sa LED de visualisation, à sa diode intégrée et à sa conception sur socle, ce relais répond aux besoins courants des circuits auxiliaires de tableau. Il constitue un choix pertinent pour les applications de commande modulaire, d’interface électrique et de distribution technique lorsqu’il faut combiner lisibilité de fonctionnement, protection de la commande continue et facilité d’intervention.
