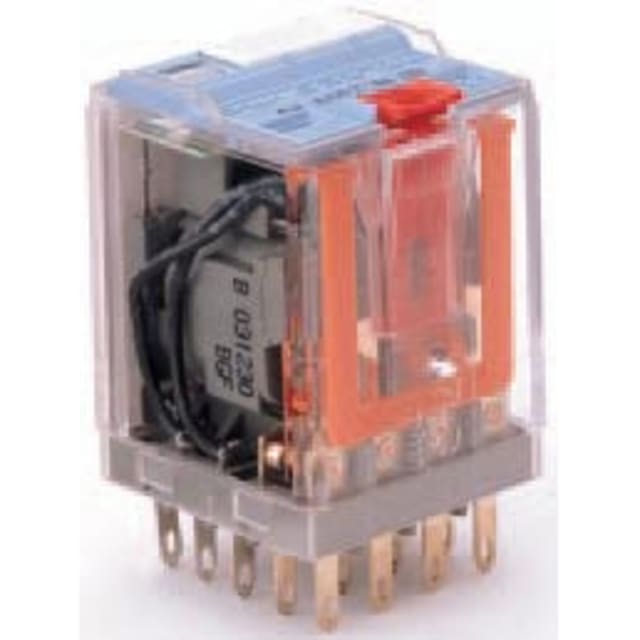

Relais 4 inverseurs 24 V DC LED diode C4-A40FX/DC24V

Relais enfichable 4 inverseurs pour commande en 24 V DC

Ce relais 4 inverseurs 24 V DC est conçu pour les circuits de commande, d’interface et d’automatisme qui exigent plusieurs contacts de commutation dans un format compact. Sa configuration à 4 contacts inverseurs permet de piloter plusieurs fonctions simultanément, de séparer des signaux de commande ou de réaliser des logiques de commutation souples dans une armoire électrique. Son format enfichable facilite l’intégration dans les ensembles modulaires et simplifie les opérations de remplacement en maintenance.

Commande continue avec LED et diode de roue libre intégrées

La bobine 24 V DC fonctionne sur une plage de commande de 19,5 à 26,4 V DC, ce qui convient aux alimentations de commande courantes. La présence d’une LED apporte un repérage visuel immédiat de l’état du relais, utile au câblage comme au diagnostic. La diode de roue libre intégrée protège le circuit de commande contre les surtensions de coupure générées par la bobine, un point particulièrement intéressant lorsque le relais est piloté par des sorties électroniques, automates, cartes ou interfaces transistorisées.

Pouvoir de commutation adapté aux fonctions de relais de contrôle

Avec un courant nominal de contact de 10 A et une tension de commutation maximale de 250 V AC / 30 V DC, ce relais répond aux besoins classiques de commutation dans les tableaux, protections et circuits auxiliaires. Les contacts en AgNi sont adaptés aux usages répétés en commande de charges et en report d’informations. Cette configuration permet d’utiliser le relais aussi bien pour l’isolement de signaux que pour la commutation de différents circuits de contrôle dans une même application.

Temps de réponse courts pour les automatismes et séquences de commande

Le temps d’enclenchement de 20 ms et le temps de retombée de 8 ms favorisent une commutation nette dans les séquences d’automatisme. Ce comportement convient aux fonctions d’interface, d’asservissement, de report d’état et de commande intermédiaire où la réactivité du relais participe à la bonne coordination de l’installation. La fréquence de commutation maximale de 1 200 cycles par heure permet un usage soutenu dans les applications de contrôle courantes.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 35 x 35 x 52,5 mm pour un poids de 90 g, ce relais offre un bon compromis entre capacité de commutation et encombrement. Son gabarit compact facilite son implantation dans les coffrets, tableaux électriques et ensembles de distribution où l’espace disponible doit être optimisé. Le principe enfichable est également apprécié pour garder une maintenance propre et rapide, sans reprise complète du câblage du circuit de commande.

Endurance adaptée aux sollicitations répétées

Ce modèle est prévu pour les applications nécessitant de nombreux cycles de fonctionnement, avec une durée de vie mécanique d’au moins 20 000 000 cycles et une durée de vie électrique d’au moins 500 000 cycles. Ces valeurs en font une solution pertinente pour les équipements de commande fréquemment sollicités, les automatismes industriels, les interfaces de pilotage et les fonctions auxiliaires nécessitant une exploitation régulière.

Utilisation stable dans des environnements techniques exigeants

La plage de température de fonctionnement de -40 à +70 °C et la température de stockage de -40 à +80 °C permettent d’envisager son installation dans des environnements techniques variés. Ce relais convient ainsi aux armoires électriques, coffrets de commande et équipements exposés à des écarts thermiques importants. Pour l’installateur comme pour l’exploitant, cela apporte une solution cohérente pour les circuits de commande 24 V DC nécessitant 4 inverseurs, une indication lumineuse d’état et une protection de bobine intégrée.
