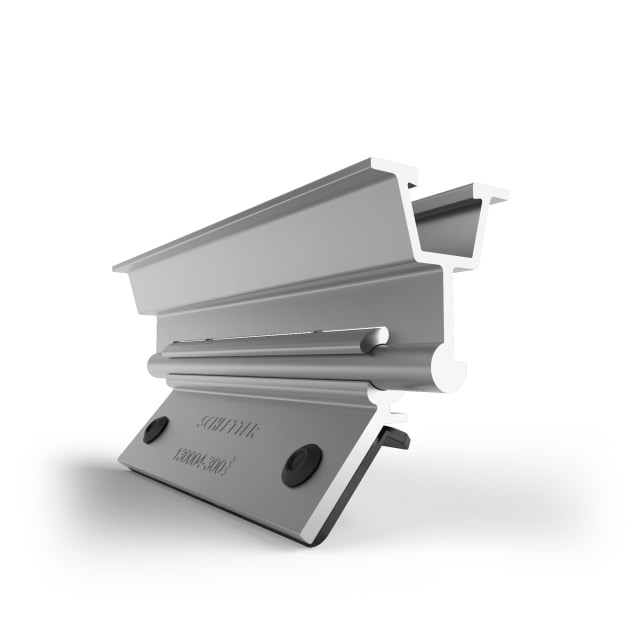

Fixation pour tôle trapézoïdale ClampFit Pro 130004-300

Fixation directe pour tôle trapézoïdale en montage photovoltaïque

La fixation pour tôle trapézoïdale ClampFit Pro 130004-300 est conçue pour le montage direct de modules photovoltaïques sur couverture métallique nervurée. Cette solution s’adresse aux toitures inclinées en tôle trapézoïdale acier ou aluminium à partir de 0,5 mm d’épaisseur, avec un principe de pose simple : fixation par vis sur la tôle, puis maintien du module via des pinces compatibles. Elle convient particulièrement aux installations où l’on recherche un montage compact, sans complexifier inutilement la structure.

Format compact pour une intégration propre sur toiture nervurée

Avec une largeur de 30 mm, une hauteur de 57,8 mm et une profondeur de 120 mm, ce clamp de fixation photovoltaïque présente un encombrement maîtrisé qui facilite son positionnement sur les ondes de tôle trapézoïdale. Son orientation verticale et sa plaque de montage intégrée permettent de créer un point de reprise adapté au support, tout en conservant une implantation nette et cohérente sur les lignes de pose. C’est une configuration particulièrement pertinente pour les chantiers en couverture métallique où la précision de placement compte autant que la rapidité d’exécution.

Réglage d’inclinaison pour s’adapter aux pentes de toiture

Le ClampFit Pro est réglable et accepte un angle d’inclinaison de 8 à 45°. Cette plage de réglage le rend compatible avec de nombreuses toitures inclinées en bac acier trapézoïdal. L’ajustement permet d’aligner correctement le point de fixation avec la configuration réelle du rampant et d’obtenir un montage plus maîtrisé sur des profils de couverture variés. Pour l’installateur, cela se traduit par une solution plus facile à adapter sur site sans changer de principe de fixation.

Conçu en aluminium avec plaque de fixation intégrée

Fabriqué en aluminium avec finition non traitée, ce système de fixation associe légèreté de mise en œuvre et usage courant en structure photovoltaïque. La plaque de fixation intégrée mesure 22 mm de large, 90 mm de long et 2,8 mm d’épaisseur, des dimensions utiles pour assurer l’interface avec la tôle trapézoïdale selon la configuration prévue. Le poids de 0,82 kg participe à une manipulation aisée au poste de travail, notamment lors des opérations répétitives sur toiture inclinée.

Fixation par vis avec percement de toiture

Cette fixation pour toiture inclinée fonctionne par vissage et implique un percement de la couverture. Elle est donc destinée aux montages où ce mode d’ancrage est prévu dès la conception de l’installation solaire. Ce principe permet une liaison directe avec le support métallique, à condition de respecter les consignes de pose, le type de visserie adapté au bac et les points de fixation requis par le projet. Pour une mise en œuvre cohérente, il convient de vérifier le profil de tôle, l’épaisseur du support et le plan de calepinage du champ photovoltaïque.

Compatible avec les toitures en tôle trapézoïdale à nervure adaptée

Le produit est prévu pour les toitures en tôle trapézoïdale et s’emploie sur des bacs dont la géométrie correspond aux exigences du système. La largeur de plaque de fixation et la conception du profil imposent de contrôler la nervure disponible avant commande afin d’éviter toute incompatibilité avec la couverture existante. Cette vérification est importante sur les chantiers de rénovation comme sur les bâtiments neufs, où les profils de bacs acier peuvent varier sensiblement d’un fabricant à l’autre.

Solution à compléter avec les pinces de module adaptées

Cette fixation ClampFit Pro est destinée à être utilisée avec des pinces de modules compatibles avec le système ProLine. Le choix des pinces doit être réalisé en fonction de la hauteur de cadre du panneau photovoltaïque afin d’obtenir un maintien correct du module. Pour l’acheteur professionnel comme pour l’installateur exigeant, ce point est essentiel : la fixation de toiture et la pince de module forment un ensemble de montage, et non deux éléments à sélectionner indépendamment.
