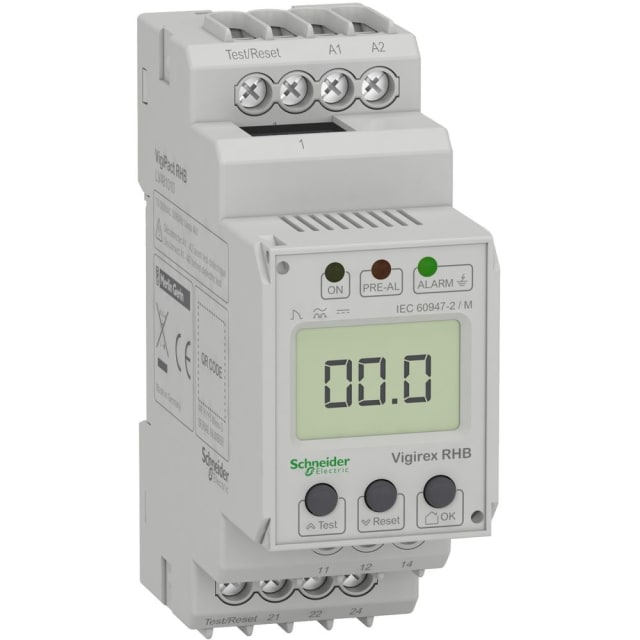

Relais différentiel type B Vigirex RHB LV481010

Relais différentiel type B pour réseaux mixtes et courants de fuite complexes

Le relais différentiel type B Vigirex RHB VigiPacT est conçu pour la détection des courants différentiels sur réseaux mixtes AC/DC. Il convient aux installations où les défauts à surveiller ne se limitent pas aux fuites sinusoïdales classiques, notamment lorsque des équipements électroniques de puissance, variateurs, redresseurs ou charges spécifiques imposent une surveillance différentielle avancée. Ce positionnement en fait une solution adaptée aux tableaux électriques exigeant une protection différentielle précise et une lecture claire des défauts.

Réglage étendu du seuil de déclenchement pour une protection adaptée

Ce relais différentiel offre une plage de réglage large, avec une réponse configurable de 30 mA à 3000 mA. Cette amplitude permet d’ajuster la protection selon le niveau de sensibilité recherché, qu’il s’agisse de circuits demandant une détection fine des défauts d’isolement ou d’applications nécessitant un seuil plus élevé pour éviter les déclenchements inadaptés. L’appareil s’intègre ainsi plus facilement dans une stratégie de sélectivité différentielle pensée pour des installations techniques ou industrielles.

Temporisation réglable pour améliorer la sélectivité différentielle

Le temps de réponse différé est réglable de 0 à 10 secondes, ce qui permet d’adapter le comportement du relais à l’architecture de protection en place. Une temporisation nulle favorise une réaction immédiate, tandis qu’un différé plus long facilite la coordination avec d’autres dispositifs installés en amont ou en aval. Cet avantage est particulièrement utile dans les tableaux de distribution où la continuité d’exploitation et la hiérarchisation des déclenchements doivent être maîtrisées avec précision.

Affichage intégré du courant différentiel pour un diagnostic plus lisible

Le VigiPacT RHB dispose d’un affichage du courant différentiel, utile pour visualiser l’évolution du niveau de fuite et faciliter l’analyse en exploitation. Cette lecture directe aide à anticiper les dérives d’isolement, à affiner les réglages et à intervenir plus rapidement lors d’une recherche de défaut. La présence d’une fonction de mémorisation d’erreur renforce cet usage en conservant l’information utile après apparition d’un événement, ce qui simplifie les opérations de contrôle et de maintenance.

Alimentation AC/DC large plage pour une intégration plus souple

Ce relais est alimenté en courant alternatif ou continu sur une plage de 100 à 250 V, en 50 Hz, 60 Hz ou DC. Cette polyvalence d’alimentation facilite son intégration dans différents environnements électriques sans multiplier les variantes de matériel. Il prend également en charge une gamme de mesure de tension jusqu’à 800 V et une fréquence de service de 0 à 2000 Hz, ce qui renforce son intérêt dans les installations comportant des conditions d’exploitation plus techniques que celles d’un réseau standard.

Format rail DIN compact et raccordement pratique en tableau

Avec une largeur de 36 mm, une hauteur de 90 mm et une profondeur de 70,5 mm, ce relais différentiel conserve un encombrement réduit pour une implantation propre dans l’armoire ou le coffret. Son montage sur rail DIN facilite la mise en place dans les tableaux de protection et de distribution. Le raccordement électrique à vis apporte une connexion simple et nette, tandis que les bornes amovibles rendent les opérations de câblage, de remplacement ou de maintenance plus confortables sur chantier comme en atelier.

Configuration pensée pour l’exploitation et la commande de protection

L’appareil dispose de deux contacts inverseurs, utiles pour transmettre une information de défaut, piloter une signalisation ou interfacer une commande de coupure selon l’architecture retenue. Son alimentation externe et ses fonctions de surveillance en font un relais différentiel particulièrement adapté aux ensembles de protection nécessitant à la fois détection, visualisation et exploitation du défaut. Pour un tableau équipé d’équipements sensibles aux courants de fuite continus ou mixtes, ce modèle constitue une solution cohérente, lisible et technique dans l’univers des protections différentielles VigiPacT.
