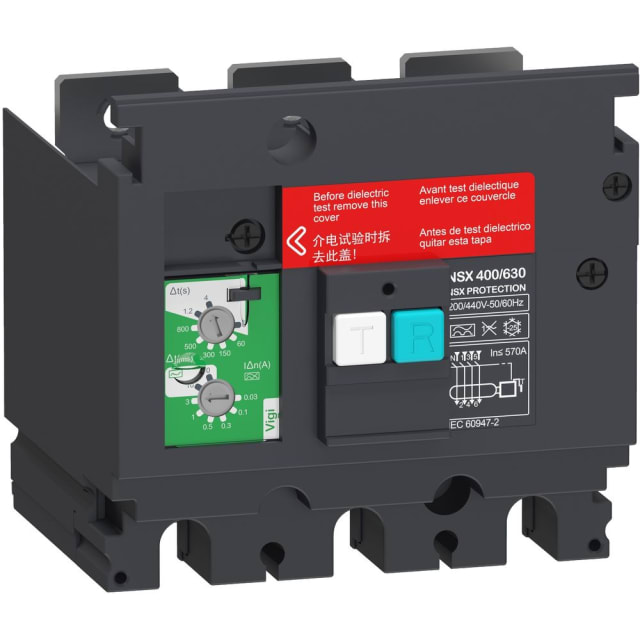

Bloc différentiel Vigi NSX400/630 3P 200-440V LV432464

Bloc différentiel additionnel pour disjoncteurs Compact NSX400/630 3P

Ce bloc différentiel Vigi NSX400/630 3P s’intègre comme module additionnel sur les appareils de la gamme Compact NSX400/630. Il est conçu pour ajouter une fonction de protection différentielle sur une base 3 pôles, avec une alimentation de mesure en 200 à 440 V AC à 50/60 Hz. Cette configuration permet d’équiper un départ de puissance avec une détection des défauts d’isolement adaptée aux environnements tertiaires et industriels, tout en restant cohérente avec l’architecture de la gamme concernée.

Protection différentielle réglable pour mieux adapter le départ protégé

L’un des points forts de ce bloc différentiel est sa plage de courant de défaut réglable, de 0,03 à 30 A. Cette amplitude permet de choisir un seuil de déclenchement plus fin selon le niveau de protection recherché, qu’il s’agisse de protection renforcée des personnes, de limitation des déclenchements intempestifs ou d’adaptation à des circuits de distribution spécifiques. Ce type de réglage apporte une vraie souplesse lors du dimensionnement d’un tableau ou d’une distribution en aval.

Temporisation ajustable pour la sélectivité différentielle

Ce modèle dispose d’un temps de retardement réglable, avec un temps de réponse différé maximal de 4000 ms. Cette fonction est particulièrement utile lorsque plusieurs niveaux de protections différentielles coexistent dans une même installation. En ajustant la temporisation, il devient plus simple d’organiser la sélectivité entre les protections amont et aval, afin de mieux cibler le départ concerné lors d’un défaut et de limiter l’impact sur l’ensemble de l’installation.

Compatibilité électrique adaptée aux réseaux jusqu’à 440 V

Le bloc différentiel est prévu pour une tension maximale de service assignée Ue de 440 V, avec une alimentation de commande de mesure également compatible en 200 à 440 V AC, aussi bien en 50 Hz qu’en 60 Hz. Cette plage d’utilisation facilite son intégration dans de nombreuses configurations de distribution basse tension. Pour l’installateur comme pour le mainteneur, cela permet de sélectionner un accessoire cohérent avec les caractéristiques du départ sans multiplier les variantes inutiles.

Solution pertinente pour tableaux de distribution et protections de puissance

Dans un tableau électrique, ce type de bloc différentiel trouve naturellement sa place sur des départs de puissance nécessitant à la fois la protection du circuit et la surveillance des courants de fuite à la terre. Il convient aux ensembles de distribution où la maîtrise des défauts d’isolement, la continuité de service et la coordination des protections sont des critères importants. Son positionnement dans l’univers des accessoires pour différentiels et des protections de tableau en fait un choix adapté aux montages techniques exigeants.

Intégration cohérente dans l’écosystème Schneider Electric Compact NSX

Appartenant à la série Compact NSX, ce bloc Vigi s’inscrit dans une logique d’équipement homogène du disjoncteur et de ses accessoires. Pour l’acheteur professionnel, cette compatibilité de gamme simplifie l’identification du bon module au moment du remplacement, de l’extension d’une installation ou de la préparation d’un coffret. C’est un avantage concret pour sécuriser la composition du matériel et gagner du temps lors du choix des protections différentielles associées.

Un choix technique utile pour les projets de distribution basse tension

Ce bloc différentiel Vigi NSX400/630 3P 200-440V répond aux besoins des installations qui demandent une protection différentielle réglable, une temporisation configurable et une intégration directe sur disjoncteur de puissance compatible. Il constitue une solution adaptée pour compléter une protection existante sans changer toute l’architecture du départ. Pour les intégrateurs, tableautiers et professionnels de la maintenance, il apporte une réponse précise lorsqu’il faut associer compacité, sélectivité différentielle et adaptation aux contraintes du circuit.
