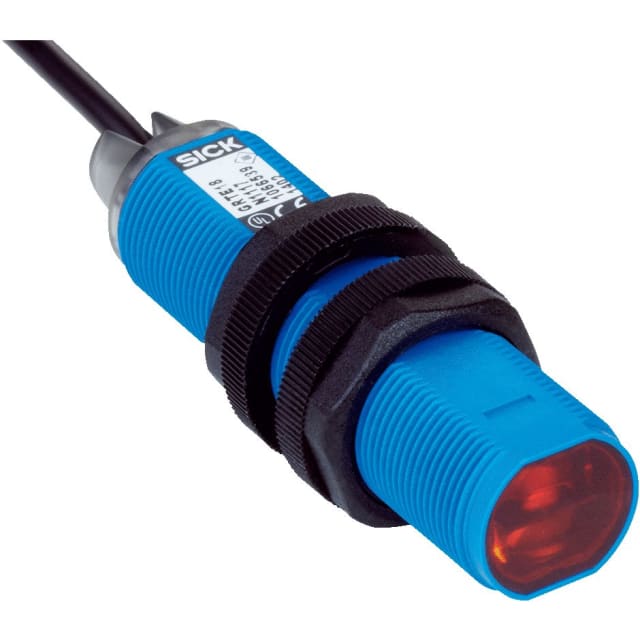

Capteur photoélectrique cylindrique PNP GRTE18-P1117

Capteur photoélectrique cylindrique PNP pour détection de proximité précise

Le capteur photoélectrique cylindrique PNP GRTE18-P1117 est conçu pour les applications de détection de proximité en environnement industriel. Son principe de fonctionnement par réflexion directe de type énergétique permet de détecter la présence d’objets sans contact, avec une portée nominale de 100 mm et une distance maximale d’enclenchement de 115 mm. Cette configuration en fait une solution adaptée aux machines, convoyeurs, postes d’assemblage et automatismes où une détection stable à courte distance est recherchée.

Format M18 fileté pratique pour une intégration simple sur machine

Grâce à son boîtier cylindrique fileté de 18 mm de diamètre, ce capteur s’intègre facilement sur les supports, équerres et perçages standards du matériel industriel. Ses dimensions compactes de 71,5 mm de longueur pour 18 mm de largeur et de hauteur facilitent le montage dans les espaces techniques contraints. Le raccordement par câble 4 fils de 2 m simplifie l’installation sur de nombreuses machines sans ajout immédiat de connectique complémentaire. Deux écrous de fixation sont inclus pour accélérer la mise en place.

Sortie PNP et commutation claire ou sombre pour une adaptation au câblage de l’installation

Ce modèle dispose d’une sortie de commutation PNP, très utilisée dans les architectures de commande industrielles. Il prend en charge la commutation claire/sombre, ce qui permet d’adapter le comportement de détection au besoin réel de l’application, selon que l’on souhaite commuter sur présence ou absence de lumière reçue. Cette souplesse est utile pour harmoniser le fonctionnement du capteur avec l’automate, l’entrée TOR et la logique de commande déjà en place.

LED rouge PinPoint et détection énergétique pour un réglage plus net

Le capteur utilise une lumière rouge non polarisée avec technologie LED PinPoint. Ce type d’émission améliore la visibilité du spot lors de l’alignement et du réglage, ce qui aide à positionner plus précisément la zone de détection sur la cible. Le réglage par potentiomètre permet d’ajuster simplement le seuil de fonctionnement en fonction de l’objet, de sa surface et de la distance de travail. Pour les intégrateurs et mainteneurs, cela apporte un paramétrage plus direct sur le terrain.

Temps de réaction rapide pour automatismes dynamiques

Avec un temps de réaction de 1 ms et une fréquence de commutation de 500 Hz, ce capteur photoélectrique convient aux cadences soutenues et aux séquences répétitives. Il peut être utilisé pour la présence pièce, le passage d’objet, le positionnement ou le contrôle sur lignes automatisées lorsque la rapidité de réponse conditionne la fluidité du process. Son courant de sortie maximal de 100 mA permet son intégration dans de nombreuses commandes industrielles basse tension en courant continu.

Protection IP67 pour les environnements industriels exposés

Sa classe de protection IP67 autorise l’utilisation dans des environnements où le capteur peut être exposé à la poussière, aux projections d’eau et aux contraintes habituelles d’atelier ou de production. Le boîtier en matière synthétique et la surface optique synthétique participent à une conception bien adaptée aux installations industrielles compactes. La classe de protection 3 confirme son usage sur circuits basse tension de sécurité de type courant continu.

Un choix pertinent pour la détection de pièces, emballages et éléments en mouvement

Ce capteur photoélectrique cylindrique M18 est particulièrement indiqué pour les applications de détection de pièces sur convoyeur, contrôle de présence, comptage, indexage et automatismes de manutention. Son format standard, sa sortie PNP, sa portée courte maîtrisée et sa commutation claire/sombre en font une référence intéressante pour les intégrateurs recherchant un capteur photoélectrique compact, simple à régler et facile à intégrer dans une armoire ou sur une machine industrielle.
