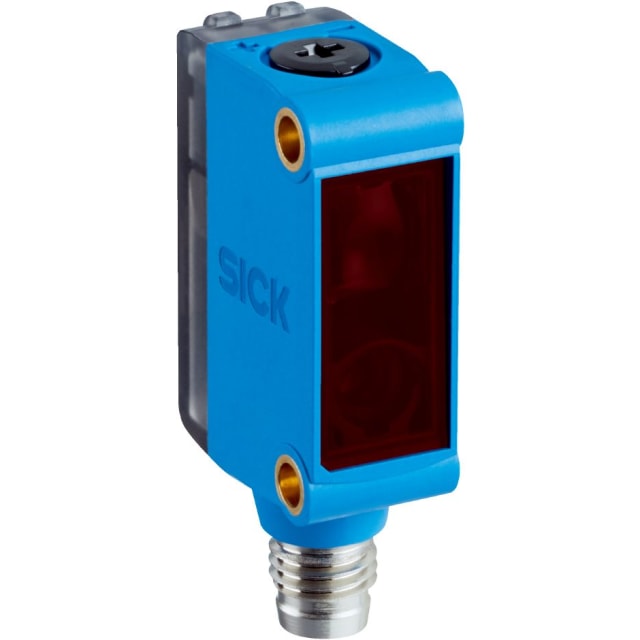

Capteur photoélectrique PNP à réflexion directe GTB6-P4211

Capteur photoélectrique PNP à réflexion directe pour détection précise à courte portée

Le capteur photoélectrique PNP à réflexion directe GTB6-P4211 est conçu pour les applications industrielles qui exigent une détection stable, compacte et rapide. Son principe de réflexion directe avec suppression d’arrière-plan permet de détecter une cible sans recourir à un réflecteur, tout en limitant l’influence des éléments situés derrière l’objet. Cette configuration est particulièrement adaptée aux machines, convoyeurs, postes d’assemblage et automatismes où la précision de détection à courte et moyenne distance est essentielle.

Suppression d’arrière-plan pour mieux discriminer la cible

Grâce à sa triangulation avec effacement de l’arrière-plan, ce capteur distingue plus efficacement l’objet à détecter dans les environnements où un fond proche, des pièces voisines ou des surfaces parasites pourraient perturber la lecture. Sa distance d’enclenchement de dimensionnement de 140 mm, avec une distance maximale d’enclenchement jusqu’à 250 mm, en fait une solution pertinente pour les détections de présence, de passage ou de positionnement de petites pièces et composants. Ce mode de fonctionnement aide à gagner en régularité sur les installations où la sélectivité du point de détection compte autant que la portée.

Sortie PNP et commutation claire ou sombre pour une intégration simple

Équipé d’une sortie PNP avec fonction de commutation clarté/obscurité, le GTB6-P4211 s’intègre facilement dans de nombreuses architectures de commande en courant continu. Cette souplesse permet d’adapter le comportement du capteur à la logique de l’installation, selon que la sortie doive réagir à la présence ou à l’absence de lumière reçue. Avec un courant de sortie maximal de 100 mA, il convient au pilotage des entrées d’automates, relais d’interface ou modules de contrôle courants dans l’environnement industriel.

Format miniature pour montage dans les espaces réduits

Son boîtier parallélépipédique compact de 12 mm de large, 31,5 mm de haut et 21 mm de long facilite l’intégration dans les machines étroites, les goulottes techniques, les bâtis compacts ou les zones où chaque millimètre compte. Le raccordement par connecteur M8 à fiches apporte une mise en œuvre propre et rapide, appréciée lors des opérations de câblage, de maintenance ou de remplacement. Ce format est particulièrement intéressant pour les lignes automatisées qui nécessitent plusieurs points de détection dans un encombrement limité.

Lumière rouge visible pour un réglage plus lisible sur le terrain

Le capteur utilise une lumière rouge non polarisée de 650 nm, avec un spot lumineux de 6 mm², ce qui favorise un alignement visuel plus confortable lors de l’installation. La source lumineuse visible permet au technicien de mieux visualiser la zone de détection utile et d’ajuster plus finement le positionnement du capteur par rapport à la cible. Dans les applications de tri, de comptage ou de contrôle de présence, cet avantage pratique contribue à accélérer la mise en service.

Réglage manuel pour adapter finement la zone de détection

Le GTB6-P4211 dispose d’un réglage manuel, pratique pour adapter le seuil de détection aux contraintes réelles de l’application. Cette possibilité est utile lorsque les objets présentent des variations de taille, de couleur, de finition ou de distance. En affinant le réglage, il devient plus simple d’obtenir une réponse cohérente sur une ligne de production ou un poste automatisé, sans complexifier l’installation avec des paramétrages inutiles.

Réactivité élevée pour cadences soutenues

Avec une fréquence de commutation de 1000 Hz et un temps de réaction de 0,625 ms, ce capteur photoélectrique répond aux exigences des process dynamiques. Il est bien adapté aux détections rapides sur convoyeur, aux séquences répétitives et aux automatismes qui demandent une réponse courte entre le passage de la cible et le signal transmis au système de commande. Cette rapidité de fonctionnement aide à conserver une bonne précision de détection même lorsque les cadences augmentent.

Caractéristiques techniques utiles pour les environnements d’automatisme

Alimenté en 10 à 30 V DC, avec une classe de protection 3, ce capteur s’inscrit dans les standards de nombreuses installations en basse tension industrielle. Son boîtier en matière synthétique et sa surface optique en matière synthétique conviennent aux montages compacts nécessitant légèreté et simplicité d’intégration. Adapté aux fonctions de sécurité selon les informations techniques disponibles, il constitue un choix pertinent pour les professionnels recherchant un capteur photoélectrique PNP à réflexion directe, compact, rapide et optimisé pour les montages industriels exigeant une détection nette avec suppression d’arrière-plan.
