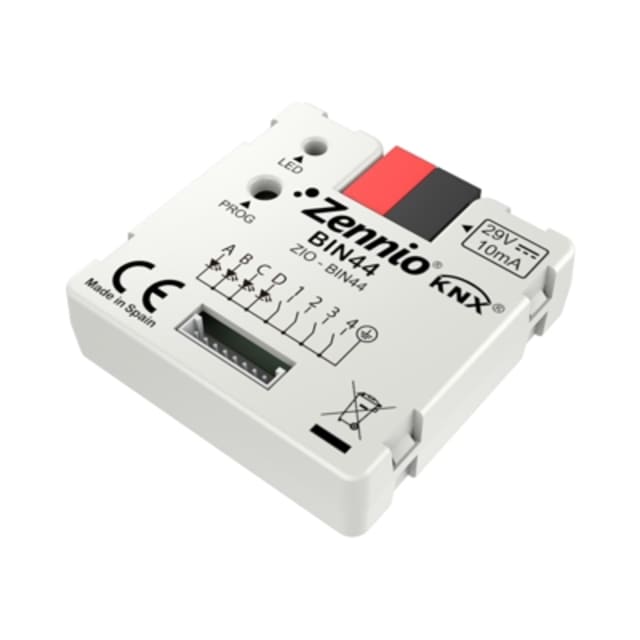

Module d’entrée/sortie binaire KNX 4 ports ZEZIO-BIN44

Interface KNX compacte pour ajouter 4 entrées et 4 sorties LED

Le module d’entrée/sortie binaire KNX 4 ports ZEZIO-BIN44 est une interface universelle conçue pour intégrer facilement des commandes filaires classiques dans une installation domotique KNX. Il met à disposition 4 entrées binaires pour raccorder des capteurs, interrupteurs ou boutons poussoirs libres de potentiel, ainsi que 4 sorties dédiées aux indicateurs LED ou à la commande d’un commutateur statique à faible courant. Son format très compact permet une implantation discrète dans une boîte d’encastrement ou un espace technique réduit, tout en conservant une vraie souplesse d’intégration sur le bus KNX.

Idéal pour raccorder boutons poussoirs et contacts secs

Ce module est particulièrement adapté lorsque l’on souhaite conserver ou exploiter des organes de commande à contact libre de potentiel dans un environnement KNX. Les 4 entrées peuvent être configurées pour différents usages, ce qui facilite l’intégration de boutons poussoirs, interrupteurs ou capteurs simples sans multiplier les interfaces. La prise en charge des actions de pression courte et longue permet d’enrichir les scénarios de commande, par exemple pour l’éclairage, les volets, les appels de scènes ou d’autres automatismes pilotés sur le bus.

4 sorties LED pour le retour d’état et le repérage visuel

Les 4 sorties intégrées sont prévues pour piloter des LED de faible courant, avec une tension de sortie pouvant aller jusqu’à 12 VDC et un courant de 2 mA. Ce point est utile pour créer un retour d’information visuel directement au niveau des commandes murales : témoin d’allumage, signal d’état, repérage nocturne ou confirmation d’une fonction active. Cette architecture permet d’obtenir une interface plus lisible pour l’utilisateur final, sans ajouter de module séparé pour la signalisation.

Installation discrète avec câblage simple et maîtrisé

Le ZEZIO-BIN44 est livré avec un connecteur 10 voies démontable et un câble de 30 cm, ce qui simplifie le raccordement dans les environnements où l’espace est compté. La longueur maximale de câble de 30 mètres offre une marge confortable pour rejoindre les points de commande tout en gardant une installation propre et rationnelle. Sa section de câble de 0,08 mm² et son encombrement de seulement 39 x 39 x 10,5 mm facilitent son intégration derrière un appareillage ou dans une boîte technique, là où une solution plus volumineuse serait moins pratique.

Réactivité adaptée aux usages domotiques du quotidien

Avec un temps de réponse maximal de 10 ms, ce module assure une remontée rapide des actions utilisateur vers le système KNX. Cette réactivité est appréciable pour les commandes manuelles, car elle contribue à un comportement fluide lors de l’utilisation des poussoirs et contacts raccordés. Alimenté directement par le bus KNX en 29 VDC SELV, avec une plage de fonctionnement de 21 à 31 VDC, il évite l’ajout d’une alimentation locale dédiée pour le module lui-même et s’intègre naturellement dans l’architecture KNX existante.

Conçu pour les environnements intérieurs techniques

Ce module est destiné à une utilisation en intérieur, avec un indice de protection IP20 et une classe de protection III. Il fonctionne dans une plage de température de 0 à +55 °C, avec une humidité de service de 5 à 95 %, ce qui le rend compatible avec les conditions habituelles rencontrées dans les logements, bureaux ou locaux tertiaires équipés en domotique. Son faible poids de 19 g participe également à une pose discrète dans les volumes d’encastrement et les coffrets de raccordement.

Une solution pertinente pour étendre une installation KNX existante

Le module d’entrée/sortie binaire KNX 4 ports ZEZIO-BIN44 répond efficacement aux besoins d’extension lorsque l’on veut ajouter des entrées de commande et des voyants sans alourdir l’installation. Il convient aussi bien en rénovation qu’en adaptation d’un système existant, notamment pour interfacer des commandes murales classiques avec le bus KNX. Grâce à sa combinaison de 4 entrées binaires et 4 sorties LED, il apporte une réponse ciblée pour les projets Smart Home et domotiques qui recherchent une intégration compacte, fonctionnelle et techniquement claire.
