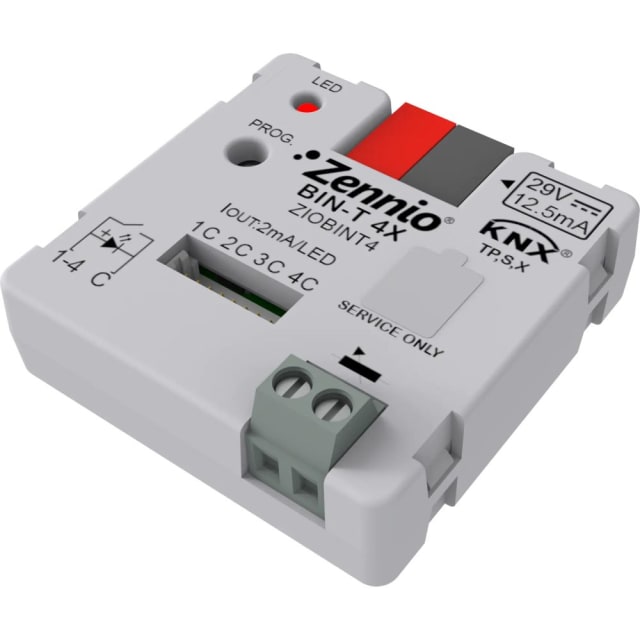

Module d’entrée binaire KNX 4 voies avec sonde ZEZIOBINT4

Module d’entrée binaire KNX 4 voies pour boutons-poussoirs et retours d’état LED

Le module d’entrée binaire KNX 4 voies avec sonde ZEZIOBINT4 est conçu pour intégrer simplement des commandes filaires classiques dans une installation domotique KNX. Il permet de raccorder jusqu’à 4 entrées binaires sur contact sec entre entrée et commun, avec en complément une fonction de sorties LED pour le report visuel d’état. Cette architecture en fait une solution particulièrement adaptée pour connecter des boutons-poussoirs libres de potentiel, récupérer des informations de contact ou réaliser des interfaces de commande discrètes dans un habitat ou un tertiaire équipé en KNX.

Gestion de 4 entrées et d’une sonde de température sur un format compact

Ce module associe 4 voies binaires à 1 entrée dédiée pour sonde de température, ce qui permet de centraliser à la fois la commande locale et la remontée d’information thermique. Il prend en charge l’envoi de la température lors d’un changement de valeur et s’intègre dans des stratégies de régulation avec contrôleur PI pour chauffage et refroidissement, ainsi qu’un fonctionnement Jour/Nuit. Ce positionnement est particulièrement intéressant dans les pièces où l’on souhaite combiner commande murale, mesure de température et logique domotique sans multiplier les équipements visibles.

Compatible avec sorties LED basse tension pour une signalisation claire

Les 4 voies peuvent également être exploitées en sorties LED jusqu’à 12 VDC avec un courant de 2,0 mA, ce qui facilite la création de retours visuels sur boutons ou interfaces de commande. Cette fonction est utile pour indiquer un état d’éclairage, une présence, un scénario actif ou une information technique locale. L’utilisateur bénéficie ainsi d’une commande plus lisible et plus intuitive, tout en conservant une intégration KNX propre et compacte derrière l’appareillage.

Installation facilitée en boîte d’encastrement avec connecteur détachable

Prévu pour un montage en boîte d’encastrement standard, ce module se distingue par son faible encombrement et son connecteur 8 voies détachable, pratique pour le câblage et la maintenance. Le câble fourni de 30 cm simplifie le raccordement dans les volumes réduits derrière les mécanismes muraux. Avec une longueur de câble maximale de 30 m et une section minimale de 0,08 mm² (28 AWG), il offre une bonne souplesse d’implantation pour les commandes déportées ou les interfaces à proximité des points d’usage.

Réactivité adaptée aux commandes domotiques du quotidien

Avec un temps de réponse maximal de 10 ms, le module assure une transmission rapide des actions utilisateur vers le bus KNX. Il gère notamment les appuis courts et longs, ce qui permet d’exploiter plusieurs fonctions à partir d’un même bouton-poussoir selon la programmation choisie dans le système. Cette rapidité de traitement contribue à une utilisation fluide pour la commande d’éclairage, de scénarios, de volets ou d’autres automatismes pilotés sur le réseau KNX.

Alimentation directe par le bus KNX et intégration sécurisée

Le ZEZIOBINT4 est alimenté directement par le bus en 29 VDC SELV, avec une plage de fonctionnement de 21 à 31 VDC. Sa consommation maximale de 11,7 mA permet une intégration cohérente dans les architectures KNX modernes. Sa compatibilité KNX Secure apporte un niveau d’intégration adapté aux installations recherchant une communication protégée au sein de l’écosystème domotique. Il constitue ainsi un choix pertinent pour les projets où l’on souhaite combiner commandes filaires traditionnelles, mesure locale et sécurisation de l’infrastructure KNX.

Conçu pour les environnements intérieurs techniques et résidentiels

Ce module est destiné à une utilisation en intérieur avec un indice de protection IP20, dans une plage de température de fonctionnement de 0 à +55 °C et une humidité relative de 5 à 95 % sans condensation. Son boîtier en PC FR V0 sans halogène et sa classe de sécurité III correspondent à une intégration discrète dans les volumes techniques d’encastrement. Léger et compact, il répond parfaitement aux besoins des installations domotiques où chaque point de commande doit rester simple à câbler, fonctionnel et facile à intégrer dans l’appareillage mural.
