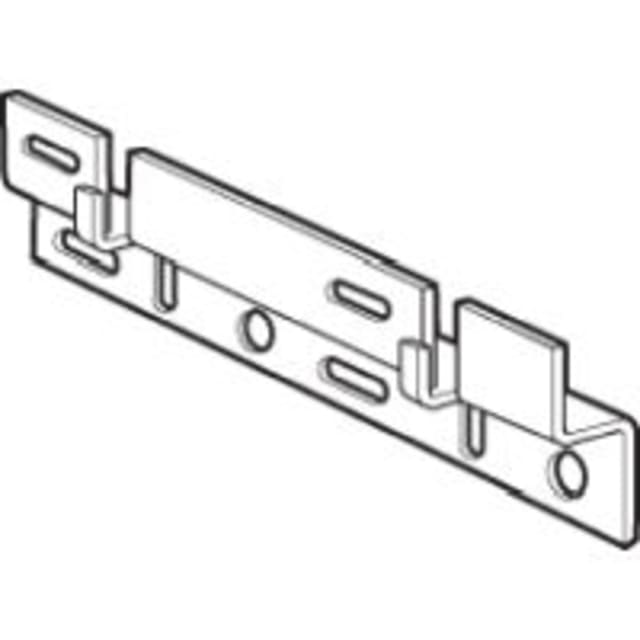

Fixation de remontée verticale FV1GS CM586070

Fixation de remontée verticale pour chemins de câbles fils

La fixation de remontée verticale FV1GS Cablofil est conçue pour réaliser une fixation murale sur chant ou accompagner une remontée verticale de chemins de câbles fils. Ce profilé d’appui répond aux besoins d’installation lorsque le cheminement doit changer d’orientation tout en conservant un support mécanique adapté. Elle s’intègre dans les configurations utilisant des chemins de câbles Cablofil et ZF31, avec une compatibilité annoncée pour des largeurs de 150 à 600 mm.

Une pièce adaptée aux changements de direction en pose technique

Cette fixation est particulièrement utile pour les montages où le chemin de câbles doit être repris proprement contre une paroi ou dans une montée verticale. Son rôle est d’assurer un point de soutien dédié dans les zones où la tenue du cheminement et la continuité du parcours de câbles doivent être maîtrisées. Elle convient ainsi aux installations techniques demandant une solution spécifique plutôt qu’un support universel approximatif.

Format compact et structure en acier galvanisé

Avec une longueur de 200 mm, une largeur de 30 mm et une hauteur de 60 mm, cette fixation présente un encombrement maîtrisé qui facilite son intégration dans les zones d’installation contraintes. Sa conception en acier avec traitement de surface galvanisé en continu de type sendzimir offre une finition zinc couramment recherchée pour les accessoires de chemins de câbles métalliques. Ce choix de matériau et de finition s’inscrit dans la logique des environnements techniques où l’homogénéité des accessoires de support compte autant que leur mise en œuvre.

Charge admissible pensée pour les reprises de support

La fixation admet une charge de 1000 N, soit 100 daN, ce qui la rend adaptée aux reprises de charges associées à une fixation murale sur chant ou à une remontée verticale. Cette capacité permet de sélectionner un accessoire cohérent pour des installations où le support ne doit pas seulement guider le chemin de câbles, mais aussi participer à sa tenue mécanique dans une configuration verticale ou en reprise latérale.

Perçage et conception simple pour une mise en œuvre directe

Dotée d’un diamètre de 13 mm, cette fixation est pensée pour recevoir une fixation adaptée au support et à la méthode de pose retenue. Sa conception non réglable et sans charnière privilégie une géométrie simple, utile lorsque l’objectif est d’obtenir un maintien direct, sans mécanisme additionnel ni pièce mobile. Pour l’installateur, cela facilite l’identification de son usage : un accessoire de support dédié à une fonction précise de maintien et de reprise.

Compatibilité naturelle avec l’univers Cablofil

Issue de la série Cablofil, cette fixation s’intègre logiquement dans un ensemble d’accessoires destinés au cheminement de câbles sur structure filaire. Elle permet de conserver une continuité de gamme sur le chantier, un point important lorsqu’il faut assembler supports, accessoires et chemins de câbles conçus pour fonctionner ensemble. Pour l’acheteur professionnel, c’est un repère utile pour sécuriser le choix d’un accessoire de montage adapté à une installation existante ou à un projet neuf en chemins de câbles fils.

Le bon choix pour une fixation murale sur chant ou une remontée verticale

Cette fixation de remontée verticale convient lorsque le besoin porte sur un support spécifique, compact et dimensionné pour accompagner un chemin de câbles fils dans une configuration murale ou verticale. Son format, sa charge admissible et sa finition galvanisée en continu en font une solution pertinente pour les montages techniques où la fonction de support doit être clairement définie, sans surdimensionnement inutile ni ambiguïté sur l’usage prévu.
