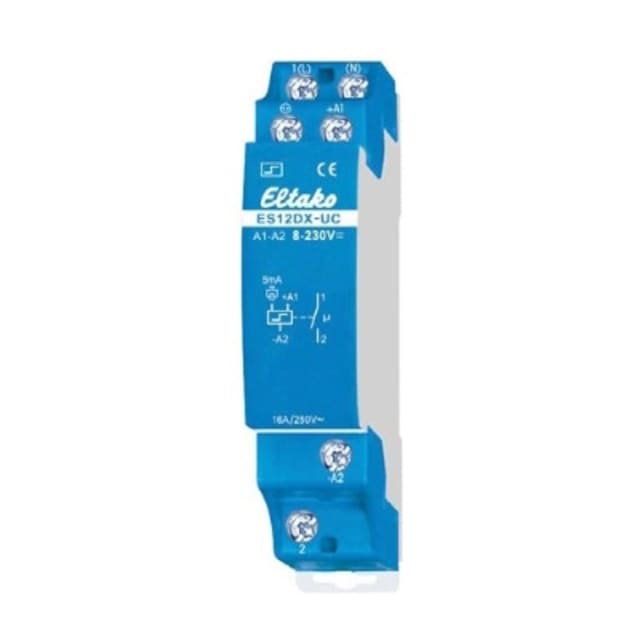

Télérupteur 1 contact normalement ouvert 16A ES12DX-UC

Télérupteur électronique modulaire pour commande d’éclairage

Le télérupteur 1 contact normalement ouvert 16A ES12DX-UC est conçu pour assurer la commande impulsionnelle d’un circuit, en particulier pour l’éclairage commandé par boutons-poussoirs. Son fonctionnement électronique permet une intégration propre dans un tableau électrique et répond aux besoins des installations où l’on recherche une commande centralisée ou multipoints avec un encombrement réduit.

Un format 1 module pratique pour les tableaux électriques

Grâce à sa largeur d’une seule unité de division, ce télérupteur trouve facilement sa place sur rail DIN dans les coffrets et tableaux modulaires. Sa profondeur totale de 58 mm facilite son intégration dans les enveloppes courantes tout en conservant une implantation nette et rationnelle. C’est une solution adaptée lorsque l’espace disponible dans le tableau doit être optimisé sans renoncer à une commande dédiée.

Contact 1 NO 16A pour circuits d’éclairage et charges associées

Ce modèle dispose d’un contact normalement ouvert avec un courant de coupure assigné de 16 A. Il convient ainsi à la commande de circuits d’éclairage et de charges compatibles avec ses caractéristiques. Il accepte notamment jusqu’à 2000 W en lampes à incandescence, jusqu’à 1000 VA en lampes fluorescentes, y compris en montage duo, et jusqu’à 500 VA en fluorescent avec compensation en parallèle. Pour les charges présentant un cos phi de 0,6, le courant de coupure maximal est de 4 A.

Commande étendue en AC/DC pour une grande souplesse d’usage

L’un des points forts de ce télérupteur est sa tension de commande 1 étendue de 12 à 230 V en AC/DC. Cette polyvalence simplifie le choix du produit dans de nombreuses configurations de commande, qu’il s’agisse de rénovation, de mise à niveau d’un tableau ou d’une adaptation à une logique d’installation déjà en place. Une seconde tension de commande à 230 V AC est également indiquée, avec une fréquence de 50 Hz pour les commandes concernées.

Alimentation 250 V AC et montage clair dans l’appareillage modulaire

Le télérupteur fonctionne avec une tension d’alimentation de 250 V en courant alternatif. Son principe de montage sur barre DIN le destine naturellement aux ensembles modulaires de distribution et de commande. Il s’intègre dans une architecture de tableau où la lisibilité du câblage et la séparation des fonctions de protection, de distribution et de commande sont importantes pour l’exploitation et la maintenance.

Une réponse adaptée aux commandes par boutons-poussoirs

Ce télérupteur est particulièrement intéressant pour les installations où plusieurs points de commande doivent piloter le même circuit. Il permet de gérer l’allumage et l’extinction d’un éclairage depuis différents emplacements sans recourir à un câblage de va-et-vient plus complexe. Dans un logement, un local annexe, une circulation ou une zone de service, il apporte une solution modulaire claire pour piloter un point lumineux ou un groupe de points lumineux selon les limites de charge prévues.

Choisir le bon télérupteur pour un tableau compact et fonctionnel

Avec son contact 1 NO, son calibre 16 A, sa commande étendue 12 à 230 V AC/DC et son format 1 module, ce télérupteur modulaire répond à des besoins concrets de commande d’éclairage dans un tableau électrique. Il s’adresse aux installations recherchant une solution compacte, lisible et compatible avec différentes tensions de commande, tout en conservant des capacités adaptées aux usages courants de l’éclairage modulaire.
